Hình mạch in Calisure PA 1700, giống Peavey 2000

Các bạn lưu ý. Hình mạch đã ghi sai 2 con CS ! Chỗ 5200 thì phải là 1943 ( nằm phía trên). Còn chỗ 1943 bên dưới phải là 5200 !

Mạch Calisure PA 1700 thiết kế gần giống Peavey 2000. Điểm khác là nguồn +-12v cấp cho 4558 mở đầu là riêng , lấy từ nguồn ổn áp bình thường trong máy. Ưu điểm là 4558 sẽ ít bị lệch điểm 0v , dể ráp . Khuyết điểm là phải tốn cục transfo riêng , hoặc cục transfo chánh phải có nguồn 20-0-20vac riêng. Nếu volt nguồn riêng thấp quá , ví dụ 15-015 thì có khi điện yếu sẽ phát sanh hù .

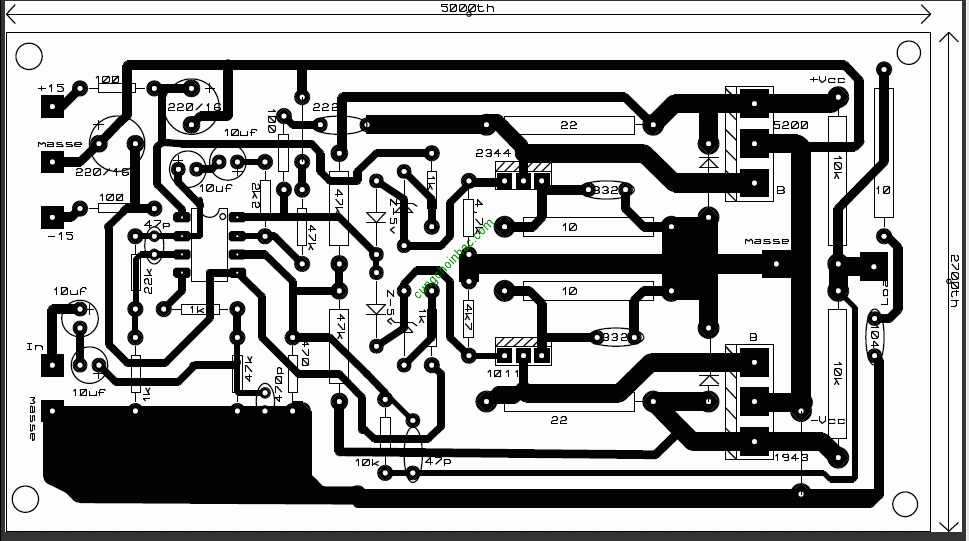

Sau đây là hình chụp bản vẽ mạch in Calisure PA 1700 , vẽ trong Proteus , xuất ra file Pdf và chụp màn hình lại.

-- Các bạn cắt mạch in bề dài 5 inhch , bề rộng 2,7inch .

-- các con trở nhỏ nên chọn loại 1/4w , chân "cứng". Các con trở lớn thì chọn loại hai ba watt gì gì đó .

-- 2344 và 1011 thì kẹp thêm miếng nhôm nhỏ.

-- hai con diode từ IC chạy đến là hai con diode "xịn" , kẹt không kiếm ra thì lấy diode xung trong xác TV ( gần cục flyback) . hoặc kẹt nữa thì 4007 ,....cũng được . Hên xui. Diode kém chất lượng thì CS ra không đủ , do "nội trở" cao.

-- Hai con diode phía sau thì 4007 bình thường.

-- Dàn sò 5200 và 1943 thì xiết vô miếng nhôm bự , khỏi canh kê gì cả. Các chân sò 5200+1943 thì hàn chung hết vô một cộng dây đồng lớn. Hàn vào masse trên bo ( kế chữ loa). Các chân B sò 5200 và các chân B sò 1943 thì hàn thành 2 dây , hàn vào bo có chữ B. Các chân E sò 5200 và 1943 thì mỗi chân hàn một con trở "sành" 0,5ohm/5w , hàn vô một miếng mạch in đồng nhỏ ( bắt sẵn vô miếng nhôm) rồi hàn vào +Vcc và -Vcc trên bo.

-- Mạch nắn cầu và cặp tụ thì bắt vào sườn máy. Cặp tụ thì nối tiếp thành 3 mối bình thường . Cuộn AC thứ cấp ( từ 50v đến 130vac) , chỉ hai dây hàn vào hai đầu diode cầu ( CS lớn thì lựa diode cầu xịn nhé). Hai đầu cộng trừ ra của diode cầu thì hàn vào hai đầu bìa của cặp tụ , theo dấu cộng trừ. Chỉ có mối giữa là còn lơ lững. Mối giữa của cặp tụ thì hàn vào chữ Loa trên bo. Hai đầu bìa của tụ thì hàn vào hai chữ +vcc và -vcc , giống y như E sò. Hoặc hàn vào E sò (sau con trở 0,5ohm) khỏi hàn lên bo , vì E sò đã hàn dính vào rồi.

-- Loa thì câu vào chữ Loa và ô vuông masse kế bên.

-- Nguồn +- 12v hoặc 15v ( nguồn riêng) thì hàn vào 3 mối trên bo.

-- Trên bo thiết kế hai tụ 10uf/50v nối tiếp hai đầu trừ để làm tụ Nonpolar . Nếu có tụ Nonpolar thì xài một con thôi.

-- Chữ in 5200 và 1943 là ký hiệu để các bạn hàn dây vào , chứ không phải bắt sò lên đó.
