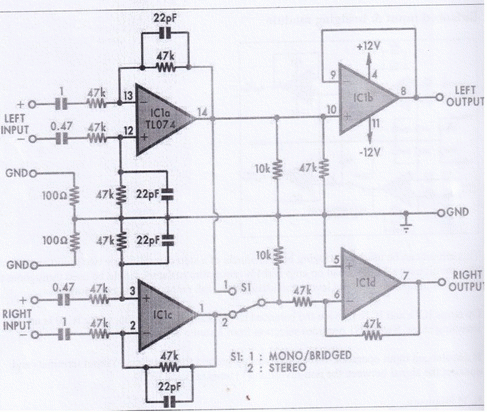

Mạch chuyển đổi 3 trạng thái Stereo-Mono-Bridge có sơ đồ như sau [ sưu tầm trên mạng ] ...
Điện trở thì 11 con 47k 1/4w
2 con 10k 1/4w
Tụ pi 22p x 4 con , cứ lấy 100p cho lẹ .
Tụ hóa thì 474 x2 và 1uf x2 . Xài tụ NP . Mau lẹ thì cứ dùng tụ 1uF/NP x 4 là xong .
Một công tắc . Nguồn thì +-12vdc .
Chú ý , GND của ngõ vào ...có 1 con trở 100 ohm xuống GND của nguồn +-12v . Chứ không có direct xuống masse như thông thường .
Cách xài như sau ....
-- Ngõ vào LEFT INPUT và RIGHT INPUT có thể là Balance hoặc Unbalance . Xài Balance thì ta có 3 chấu là GND , dấu + , dấu - . Hàn 3 chấu nầy ra lỗ rack cắm Canon [ một masse , hai tín hiệu đảo với không đảo ] . Ngõ ra bàn Mixer sẽ ghim vào đây , kêu là kết nối Balance [ chống hù , chống nhiễu rè rẹt ...]. Xài dây 2 đầu Canon [ 3 chấu] .
Còn muốn xài ngõ vào là Unbalance [dây rack 6 ly ] thì nối dấu trừ - của RIGHT và LEFT input xuống GND [ masse nguồn +-12v]
và kết nối dây rack 6 ly vào dấu + với GND [ có con trở 100 ohm ]
-- Bây giờ tới ngõ ra Right Output và Left Output ....Nếu ta xài Stereo như bình thường thì kéo công tắc S1 xuống số 2 . Ngõ ra sẽ là Right và Left , stereo bình thường . Pha của 2 ngõ ra LR sẽ là đồng pha , y như thông thường .Đó là do cách lắp ráp khéo léo của kỹ sư . Dây loa vẫn câu vào trạm đỏ đen như thường lệ .Hai loa 2 bên sẽ ra âm thanh stereo , chạy loa .
Nếu ta xài ngõ ra là Mono [ Left và Right giống nhau ] thì kéo S1 lên số 1 . Lúc nầy , ngõ vào chỉ còn xài Left input [ bỏ Right input không xài đến] . Ampli thì vẫn câu loa vào đỏ đen . Đại khái , ampli sẽ là mono [ hai bên loa có âm thanh giống nhau , không chạy loa ].
Nếu ta xài Bridge , tức CS tăng gấp 4 lần [ còn gọi là cách ráp BTL ] ...thì cũng như như Mono phía trên , nhưng loa thì câu vào 2 chấu đỏ của RL [ không xài trạm đen loa ] . Nên nhớ , 2 loa bây giờ sẽ nối tiếp lại [ cộng qua trừ] và còn lại 2 dây thì câu vào 2 trạm đỏ [ loa 8 lohm nối tiếp làm 16 ohm ]. Nếu mạch CS mạnh thì cứ câu song song còn 4 ohm , nó lớn khủng khiếp ....
Tóm lại , chỉ cần lắp ráp mạch nầy trước mạch CS stereo ....thì ta đã có một mạch điện đa năng . Muốn kết nối Balance cho mạch CS hoặc kết nối Unbalance , muốn ra Stereo ,muốn ra Mono hay muốn ra BTL ....thì thoải mái .
