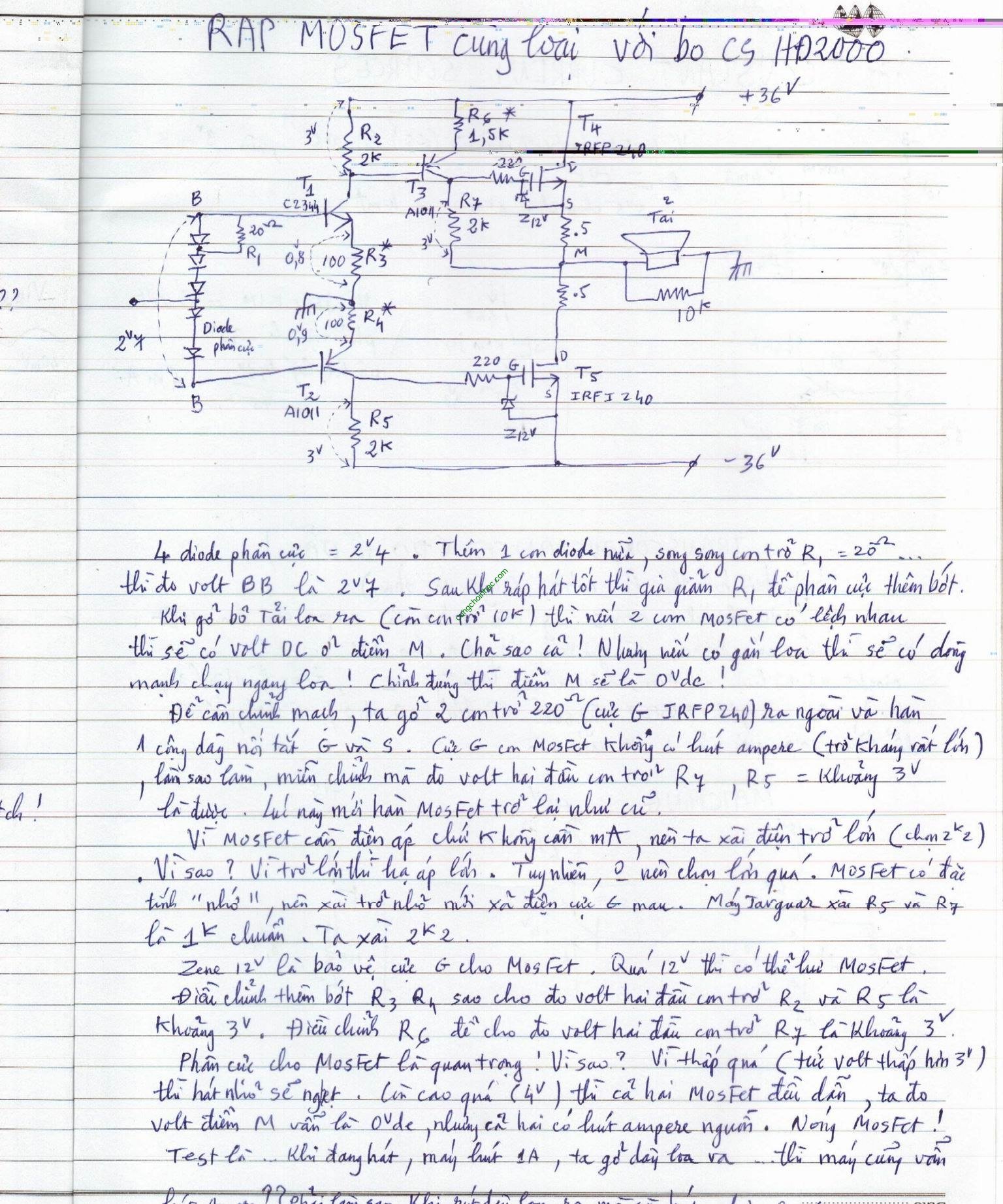

Ráp sò Mosfet cùng 1 loại với bo CS HĐ 2000

Đoạn trích:

Mạch này có thể dùng 20n50 ko anh. ngoài những cặp fet thuận thường dùng cho âm thanh .

Được tất cả !! 2344 phía trên sẽ vào cực G 20n50 . Còn 1011 phía dưới thì thêm con 2344 và vào cực G 20n50 . Chỉ có điều là ...phải biết số volt "dẫn" của 20n50 ...để phân cực ( GS ) cho gần bằng số volt đó .
Tính ra , ráp Mosfet là rất dễ ...Không có tính toán gì nhiều . Chỉ cần phân cực cho GS ...vửa gần đến mức dẫn của nó là OK ! Phia trước làm sao làm , không liên quan gì đến Mosfet cả . Bởi vì trở kháng ngõ vào Mosfet rất cao , nó không có hút ampere phía trước . Chỉ cần ráp vài ba trans C1815 , rồi chận tụ , kích vào cực G của Mosfet ...là nó ra cả ngàn W như chơi .
Sơ đồ trên là dùng 4558 ...cho tiện , khỏi tính toán . Bạn có thể ráp theo các sơ đồ khác , xem trong topic mạch điện .

Đoạn trích:

Mạch này chạy chế độ class B hả bác Huynhdoan2000 ?

Mosfet ít khi nào chạy hạng B . Vì sao ? Vì số volt "bắt đầu dẫn" của Mosfet ...rất cao , từ 1v đến năm sáu volt ( Dc hoặc bán ký dương , hoặc bán kỳ âm ) . Chỉ có Mosfet chuyên dùng cho âm tần (K2221...) là gần "giống " BJT" ( 0,6v ) . Những Mosfet loại nầy có thể thay bằng BJT ( thay qua lại ) mà không cần sửa đổi lại mạch điện phân cực .
Do vì Mosfet dẫn bằng "điện áp " nên ...rất nghêu ngao cào cưỡng . Khi lắp ráp phải đo đạc và lựa ra một cặp giống nhau ...mới ráp nghe được . So với BJT thì lựa ra 2 con Mosfet giống nhau là khó hơn .
Trên thực nghiệm thì xen đồng hồ đo A ( 5A) vào 2 đường nguồn +B và -B . Nối tắt GS của cặp Mosfet , lúc nầy đồng hồ đo A sẽ chỉ ra là 0A . Rồi bắt đầu phân cực ...sao cho cả hai đồng hồ bắt đầu "lên kim" , khoảng 50mA là được . Đồng hồ lên kim , tức là số volt phân cực đã gần đến "ngưỡng" . Ví dụ , IRFP có số volt dẫn là 3v5 , ta phân cực khoảng 3v ( tức đo volt DC của 2 cực GS là 3v ) . Mosfet hiệu khác thì phân cực khác . Có khi 2 con cùng hiệu , nhưng phải phân cực hới khác , con thì 3v , con thì 3v2 ....Bởi vậy mới nói câu "nghêu ngao cào cưỡng" !
Làm sao làm . sau khi phân cực mà hát nhỏ nhỏ ...xem coi có bị nghẹt không ? Trên nguyên tắc , phân cực càng thấp mà hát nhỏ không nghẹt là đúng bài bản .

Đoạn trích:

con IRF 250= bao nhiêu W. Xin cảm ơn .

Bạn cứ vào Google mà gõ ....IRF250 ...là ra ! IRF250 có P = 180W !
Mosfet rất nhẹ đẩy ! Chỉ cần ráp thêm 1 con trans phía trước là có thể cho ra cả trăm W ....Sò thì phải có đủ cả trăm mA đưa vào kích cực B ...thì mới cho ra 100W ....gọi là khuếch đại dòng . Để có 30A ở ngõ ra thì ...ngõ vào có khi phải cần 1A , 2A ....Do sò CS có hskd dòng rất thấp , chỉ hơn 10 lần ....
Về độ "mạnh" ...thì sò mạnh hơn Mosfet rất nhiều [ khi 2 con có cùng thông số ] . Vã lại , Mosfet mà hát lớn , nó nóng và nó tự "giảm" hskd xuống !! Pó tay !!
Nói chung , mỗi loại đều có ưu và khuyết ....

Đoạn trích:

chào anh Đoàn, anh cho em hỏi, em có con mosfet kênh N của Toshiba mã là K4115 em sử dụng để lắp cho mạch HD2000 ở trên được không ạ? ví dụ 1 kênh em có thể dùng 4 hoặc 6 con này được không ạ? mình phải gia giảm linh kiện sao cho phù hợp để lắp ạ? cám ơn anh.

Nói chung , âm thanh là tần số thấp ...nên ta có thể dùng bất cứ linh kiện kđ nào [ trans , fet , mosfet , opamp ,....] . V1 dụ , 1 trans mà trong sách bảo là "trans cao tần" ...thì ta vẫn dùng để kđ âm thanh vô tư !! Ví dụ khác , K4115 mà trong sách bảo là "xài cho mạch switching" ... thì ta vẫn dùng cho mạch kđ âm thanh bình thường ! Chỉ có điều là ....xài tùm lum thì khó mà chọn các cặp "match" với nhau . Nhà sản xuất ráp bán các loại linh kiện dùng cho âm thanh thì ...họ bán những linh kiện tương đối "match"...để các nhà ráp ampli mua về để dễ ráp các máy có chất lượng .
Bạn cứ ráp K4115 bình thường .
K4115 có công suất tiêu tán là 150w [=C5200] . Ráp bao nhiêu thì tùy mình tính toán ...y như tính toán với C5200+A1943 . Ráp nhiều con Mosfet ...thì phải có con trở "cản bớt" ở cực Gate .
Ráp bằng BJT [ tức trans ] thì ...mức volt bắt đầu "dẫn" là 0,6v ...cho nên ...ta dễ tính toán . Cứ thúc =0,6v , còn sò =0,2 v [ hoặc 0,4v] . Bất cứ trans hiệu nào ...cũng y như vậy . Vì sao ? Vì hai cực BE là ... tương đương 1 con diode ! . Còn Mosfet thì khác . Chỉ khi nào ta mua Mosfet chuyên dùng cho âm tần [ ví dụ K2222] ...thì nó sẽ giống như BJT , cũng khoảng 0,6v đến 1v . Các loại Mosfet khác ...thì ta phải điều tra mức volt "dẫn" của 2 cực GS . Mức volt dẫn sẽ cao hơn rất nhiều 0,6v của trans ! Hai con Mosfet giống nhau ...có khi volt dẫn lại xê xích nhau . Ví dụ , một con là 3v "dẫn" , con kia lại là 3,5v "dẫn" .....Chính vì vậy , có khi xài điện trở của vế trên và vế dưới ...lại khác nhau chút ít . Chủ yếu làm cho mức phân cực GS ...có độ "hút" ampere của 2 vế bằng nhau [ lúc ban đầu , chưa hát ] .
Tầng CS mà có 2 vế "hút" ampere khác nhau [ ví dụ , vế trên hút 50mA , vế dưới 60mA ] ...có thể khiến cho cái loa hù nhẹ ....do áp ngõ ra bị lệch Ov . Hừm , còn lúc hát ...thì búa xua , hết biết !!! Kệ nó ! Tất nhiên , nếu 2 vế mà "match" nhau ...thì OK !
Trước hết , bạn cứ ráp y như sơ đồ trên . Gắn 2 đồng hồ 5A vào 2 đường +B và -B ...để quan sát dòng của 2 vế có bằng nhau không ?! Một dây 220vAC điện đường ...thì nối tiếp 1 bóng đèn tròn [ có tim 60w] . ON nguồn , nếu 2 đông hồ Ampere ...không nhảy cao lên [ >0,5A ] ...thì an tâm
. Đo thử +B , -B , đo điểm giữa [ 0vdc] , đo BB 2 con thúc [ khoảng 2,7v ] , đo GS của K4115 [ khoảng 3v ] y như sơ đồ trên . Cho Mp3 vào mà phát ra loa ...Xem coi , hát nhỏ xíu , hát lớn ...có tốt không ? Lưu ý , vì có bóng đèn 220v/60w ...nên hát lớn bị nghẹt . Phải nối tắt bóng đèn lại .
Trường hợp , mới On nguồn mà 2 đồng hồ ampere vọt cao hơn 1A ...thì Off . Hàn nối tắt GS của K4115 lại . ON nguồn . Hai đồng hồ ampere không còn lên cao ...thì là do ta phân cực GS cho K4115 hơi cao . Gia giảm chỗ 5 con diode [ tức BB của bo ] . Ví dụ bỏ bớt 1 con v.v...
Tóm lại , mày mò mức phân cực GS ban đầu cho K4115 .
Trường hợp , 2 đồng hồ ampere không vọt lên cao [ 0,5A ] mà ta hát MP3 , lúc mở MP3 nhỏ xíu ...mà nghe nghẹt ...là do mức phân cực 3v ban đầu cho GS là ...chưa đủ . Ta phải thêm volt BB trên bo , ví dụ , ráp nối tiếp thêm 1 con diode ...thành 6 con ...Tất cả là do ta chưa biet1 mức "dẫn" của k4115 là bao nhiêu ? Nên phải mày mò ....
Trường hợp 2 đồng hồ ampere lệch nhau ...là do 2 vế lệch nhau , ta phải gia giảm các con trở ở cực C của T2 và T3 của 2 con thúc [ ban đầu =3v]
Sao cho 2 đồng hồ ampere ...tương đối bằng nhau . Nếu không bằng , nhưng hát nhỏ , hát lớn đều tốt ...thì cũng OK ! Ta không phải là nhà sản xuất !

Đoạn trích:

thử xem lắp mosfet nghe âm thanh nó sẽ khác BJT như nào, một lần nữa xin cám ơn anh và chúc anh sức khỏe!

Nghe âm thanh thì ...tùm lum ! Kẻ vầy người khác ... Người ta dùng oscilloscope để "xem" dạng sóng
âm thanh . Một ampli xuất xưởng , người ta đã "test" bằng rất nhiều máy móc và test khoảng 8 tiếng đống hồ . Sau đó , người ta đã in kết quả ra giấy [ tức catalog] .
Bạn cứ thử nghiệm cho thỏa mãn óc tò mò . Tay bầu sô vào đám , kiếm mấy ông "bự" , đại ca mà giao lưu vài chung rượu , thuốc lá ....Sau khi một ca sĩ ca xong , hắn ta nhờ đại ca "phán" xem ...âm thanh có hay không ? Đại ca gật đầu khen ...Và từ đó sắp sau , kể cả mấy tuần sau , chả có thằng nào dám nói ..." âm thanh dở ẹt " .
Chỉ cần đặt cái thùng loa "không" đúng chỗ ...thì ...người nghe cũng không bằng lòng khen . Thùng loa đặt đúng chỗ , mà người nghe ngồi "trật" chỗ ...cũng chê ...nào là ồ ề quá , thiếu treble v.v....
Ôi đủ thứ chuyện khen chê ....Xem xét bằng oscilloscope , tức "xem" bằng mắt thì tương đối chính xác hơn . Có người dùng cái máy , ngồi một chỗ nào đó và "thu" âm thanh và cho hiện ra màn hình ...để điều chỉnh âm thanh .
Và ...cái thằng có lỗ tai "giảm thính lực" thì .....cũng pó tay !
Đắp tai ngoãnh mặt làm ngơ , Rằng khôn cũng kệ , rằng khờ cũng thây ....
