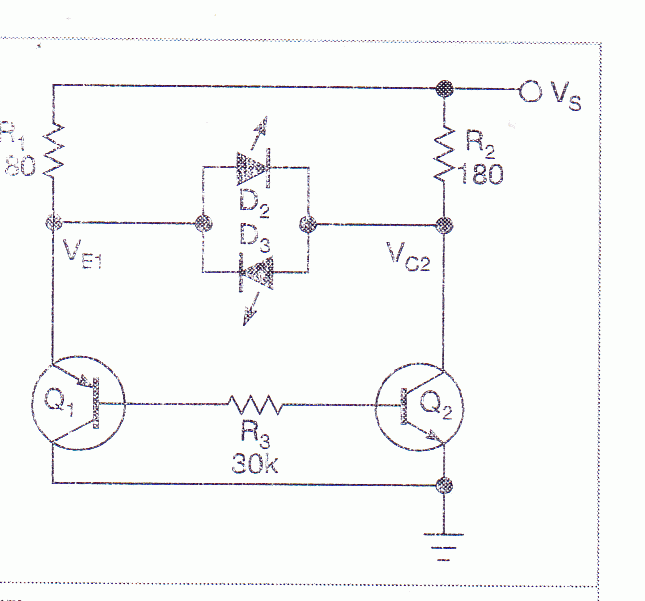

Mạch kiểm tra "match" của 2 sò PNP, NPN

Đoạn trích:

Khi mình kiểm tra cho cặp sò.,theo như mạch trên có dùng cho cặp sò thuận và cặp sò nghịch được không.

Cặp sò thuận hoặc cặp sò nghịch thì ....đo dễ ợt chứ gì . Cứ cấp nguồn qua đồng hồ A , qua con trở ( vài chục ohm hoặc vài trăm ohm), vào cực C ...và cực E nối masse . Lấy con trở khác , vài chục kí , nối từ nguồn vào cực B . Xem coi kim đồng hồ cao bao nhiêu ? Lấy viết ghi dấu trên đồng hồ . Rồi đo con thứ hai , xem coi ...có "bằng" với dấu ghi không ?
Ráp ampli thường là xài loa 8 ohm , ta lấy 10 ohm ( cắt dây lò xo và đo 10 ohm , xiết ốc 2 đầu với cộng dây đồng trần ) , nối tiếp đồng hồ 10A và lấy nguồn ampli mà test luôn . Dùng con trở 100k nối một đầu vào nguồn và một đầu vào B , xem đồng hồ . Làm cho mau , sợ nóng ...phỏng tay ! Đo là đo "thô" , chứ nó "lệch" vi tế thì ...pó tay !
Đoạn trích:

Hay là phải theo như sơ đồ là 1 con thuận và 1 con nghịch.

Sơ đồ nầy là thiết kế để đo con thuận và con nghịch , dùng ráp chung trong mạch .
Đoạn trích:

khi Led trên sáng hoặc Led dưới sáng thì cho biết điều gì? Hai Led cùng sáng.

Có một led sáng là ....con sò của vế đó "mạnh" hơn ( tức hskđ cao hơn) , hoặc bị rỉ ( có ohm CE ) . Hai đèn led cùng sáng là hai con sò bị nối tắt .

Đoạn trích:

2 transistor CS cùng loại dễ match hơn 2 con thuận nghịch phải không anh?

Đúng vậy .
Tuy nhiên , kỹ thuật chế tạo sau nầy đã tiến bộ , 2 con thuận nghịch rất là "match" . Nhưng không bán ra , họ chỉ bán đồ thứ cấp .
Nếu mua đồ "match" thì giá tiền rất là mắc . Mua về rồi , gặp cái mạch "tàu lau" hoặc gặp mấy khứa say xỉn thò tay "xiết" ốc volume ....và cháy nát !!! Chẳng cái gì ra cái gì ....Có câu , người tính chẳng bằng trời tính !
Đoạn trích:

Mạch công suất đang sài 2 con thuận nghịch ở tầng cuối ta đổi thành 2 con nghịch được không?

Được hết .
Khi xưa , do cặp sò thuận nghịch khó mà match , người ta xài cặp thúc thuận nghịch match và cặp sò nghịch .
Đây là bạn trở về mái nhà xưa .
Lưu ý là ....khi xài 2 con nghịch thì không thể dùng IC opamp làm phần đầu , mà chỉ ráp toàn trans . Vì sao ? Vì opamp chỉ có +-15v . Hai con sò nghịch ( vd 5200 )đứng trước nó là hai con thúc thuận nghịch ( 2344 + 1011). 2344 + 5200 thì không có kđ áp . Còn 1011 + 5200 thì có kđ áp ....Nếu chỉnh cho nó "khộng" kđ áp ( giống như 2344+5200) thì ...opamp 15v sẽ ...cho ra loa chỉ có 15v ! Làm sao xài ? Vì vậy , ráp toàn trans với nguồn +B và -B cao ( ví dụ +-50v ) ...rồi thúc + sò không có kđ áp ...nên ra loa sẽ là gần +- 50v ( đỉnh đối đỉnh , tức 35vac) . Nhưng cặp thúc và sò có kđ dòng ...nên CS mạnh .
Tóm lại , xài 2 con nghịch thì không dùng 4558 được .
Bạn vào phần Mạch điện mà mò tìm , có đủ hết .

Đoạn trích:

Đoạn trích:

dùng mạch này kiểm tra 1 con 5200 và 1 con 1943 thấy 1 led sáng 1 led không ( là không match ) gắn vào mạch HD2000 vẩn hát bình thường ..
và kiểm tra 2 con 2344 và 1011 cuzng không match gắn vào mạch cùng vói cạp sò công suất nói trên ( coi như là trên bo có sò và thúc không match )

Mạch đo nầy xài trở 180 ohm ...nên phải dùng nguồn cao mới đủ cung cấp dòng cho sò và thúc .Cứ lấy "thẳng" nguồn +B của mạch CS mà test . Ví dụ , sò có dòng 15A ( 5200) mà ta dùng mạch có dòng vài chục mA ...thì chả có ý nghĩa gì cả . Ít lắm cũng là 1/10 , tức cấp dòng 1,5A ...thì test mới biết .
Tất nhiên , chả bao giờ ta mua được cặp sò match ! Trừ ra , mua máy "gin" ( vài chục triệu vnd) rồi gở sò trong máy ra mà xài .
Đoạn trích:

xin hỏi nếu không Match thì chuyện gì xảy ra...
1/ ngõ ra loa có chút dc ...
2/ 1 con nóng ít 1 con nóng nhiều.. ( 5200 nóng hơn . 1943 , hay là 2344 nóng hơn . 1011 )
3/ mở lớn bị rè...

Đúng cả 3 đấy !
Còn một vấn đề nữa là ...dàn Pre có volt DC ... mà tụ IN của CS lại không " chặn" được ...cũng khiến ampli bị pan "y như vậy" !
Mà ta cử tưởng là do mạch CS ! Đó là lý do tại sao phải dùng tụ NP .
Còn một vấn đề nữa là ...nguồn không match ! Transfo phải quấn dây đôi v.v... Rồi tới tụ hóa lọc , ....tùm lum . Trong sách kỹ thuật gọi là méo biên độ . Méo thì có nhiều dạng lắm ...
