Khi xưa ( hai ba chục năm về trước) , ampli xài bình accu 12v rất thông dụng , do chưa có điện lưới rộng khắp . Vào thuở đó , xài loa phóng thì nhiều , cho tiếng lớn . Loa thùng thì ...muốn lớn , phải ráp CS "nặng" . Hát một hai tiếng là "hết" cái bình accu 12v 100A ( bình dỏm) ....
Đời nay thì công nghệ làm loa có cải tiến , tiếng ra rất lớn ( y như xài loa phóng) , cho nên ampli 12v ( kêu là loa kéo) xài cái bình nhỏ mà hát cũng lâu hết điện . Bên trong ampli chỉ ráp IC thông thường ( tất nhiên tùy mỗi loại loa kéo ) . Sau đây là một số sơ đồ ampli xài bình 12v khi xưa .

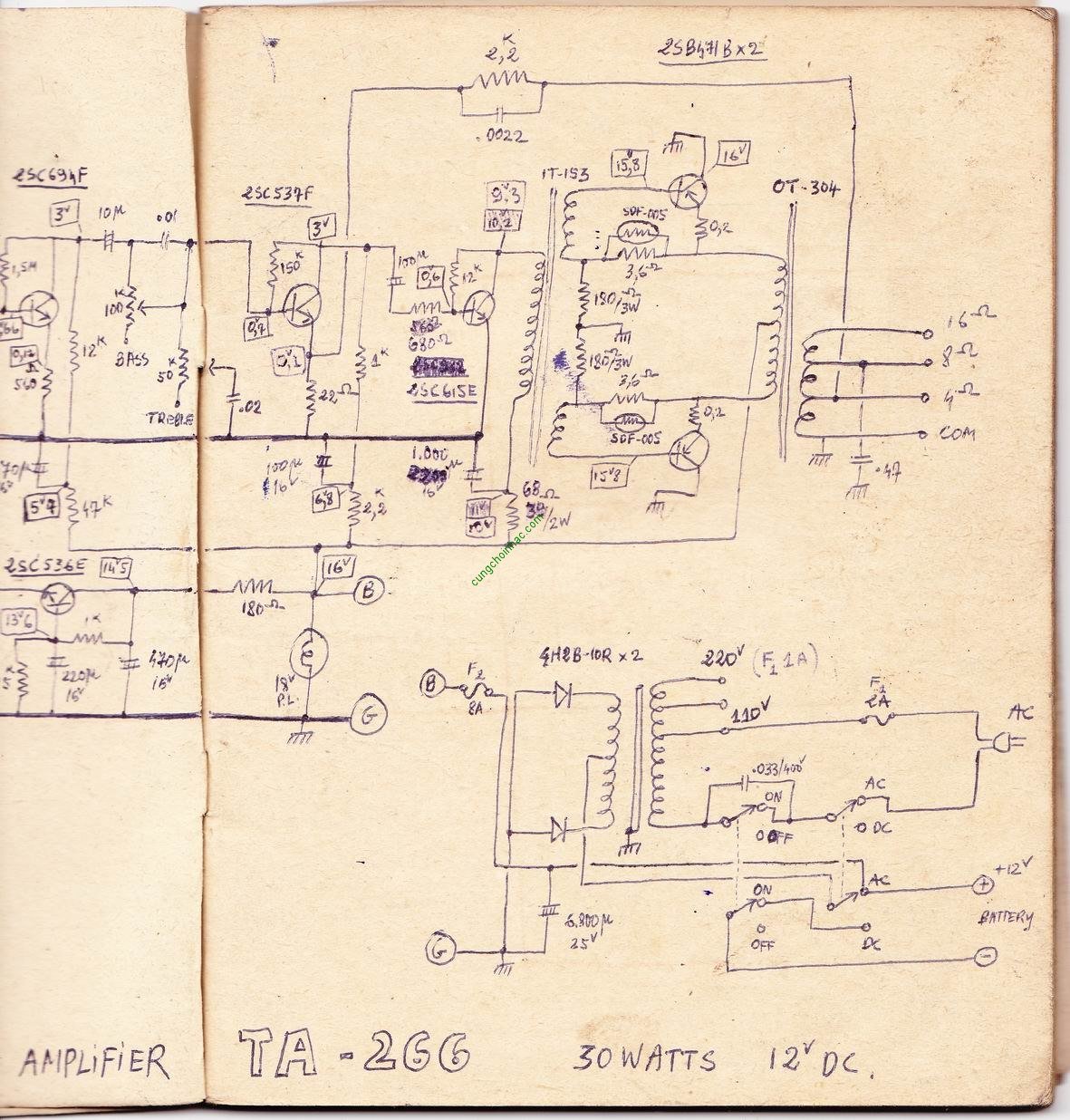

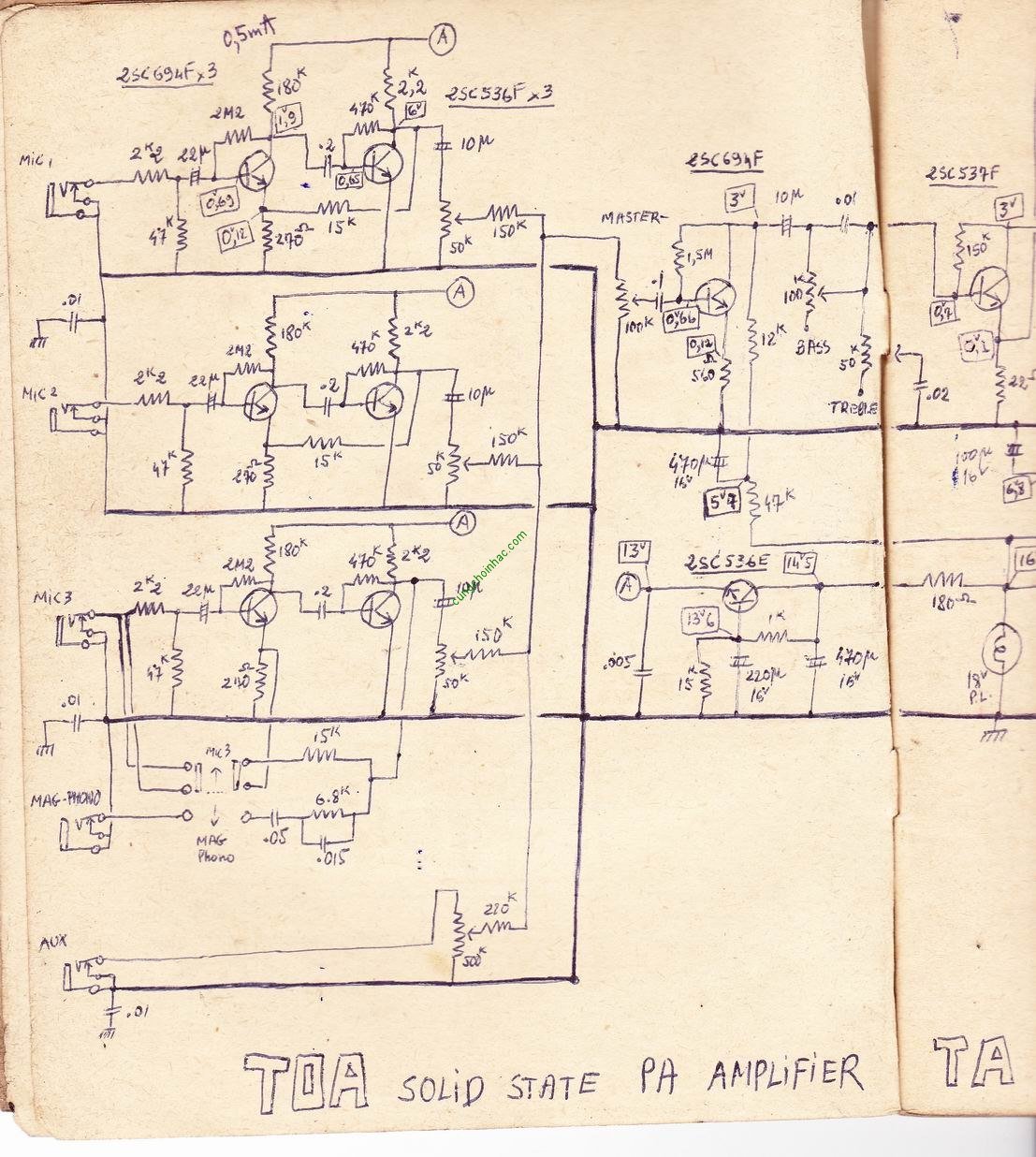

Ampli TOA TA 266
- khi chuyển contact qua DC xài accu 12v, thì đầu -12v sẽ qua 2 diode 4H2B-10R mà xuống masse (tức điểm G). Như vậy 2 diode 4H2B-10 làm luôn tác dụng cản dòng điện không cho qua, nếu ta ghim lầm cọc bình.
- Về phần lọc điện thì tầng công suất 2SB471 x 2 được lọc bằng tụ 6.800uF/25v, tầng phản tướng, tầng khuyêchs đại trung gian và tầng khuyếch đại pha trộn, mỗi tầng đều có điện trở lọc và tụ lọc riêng , tất cả đều đấu trực tiếp với nguồn. Riêng 6 tranzito mở đầu được lọc bằng tranzito 2SC536E.
- Đầu -12 sau khi nắn điện được đưa xuống masse (tức sườn sắt) và 2 tranzito công suất 2SB471x2 được bắt thẳng xuống sườn sắt. Rồi từ sườn sắt mới lần lên các tầng trên bằng dây masse đồng.
- Tại ngõ ra, tức cuộn thứ cấp biến thế xuất âm có gắn tụ .47 nối chỗ 8ohm xuống sườn sắt.
- Ngay tại đầu + sau khi nắn điện có gắn cầu chì 8A
- Ngay tại contact ON-OFF của AC có gắn tụ .033/400v , nó có tác dụng lọc tia lửa điện lúc chúng ta đóng mở contact này.
- Dòng C con phản tướng cỡ 2SC932 tương đương 125mA . Điện trở thuần cuộn sơ cấp tương đương 6Ohm .
- Cầu chì F1 điện thế vào 110v là 2A , còn nếu 220v thì là 1A . Còn cầu chì ngõ ra F2 là 8A.
- Ở lược đồ của HongKong thì con phản tướng là 2SC615E. Trị số bôi đen là của con 2SC932.

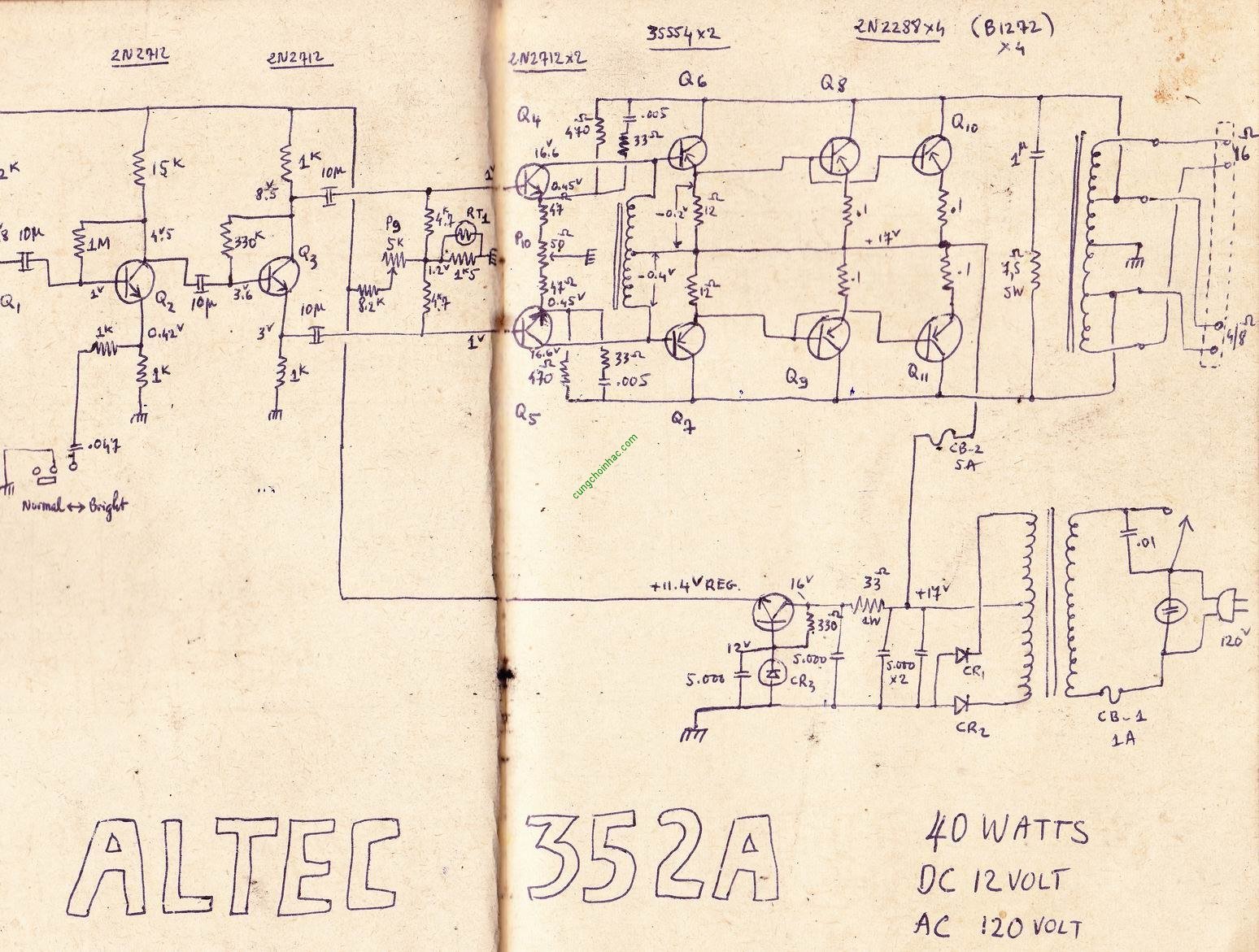

Ampli ALTEC 352A

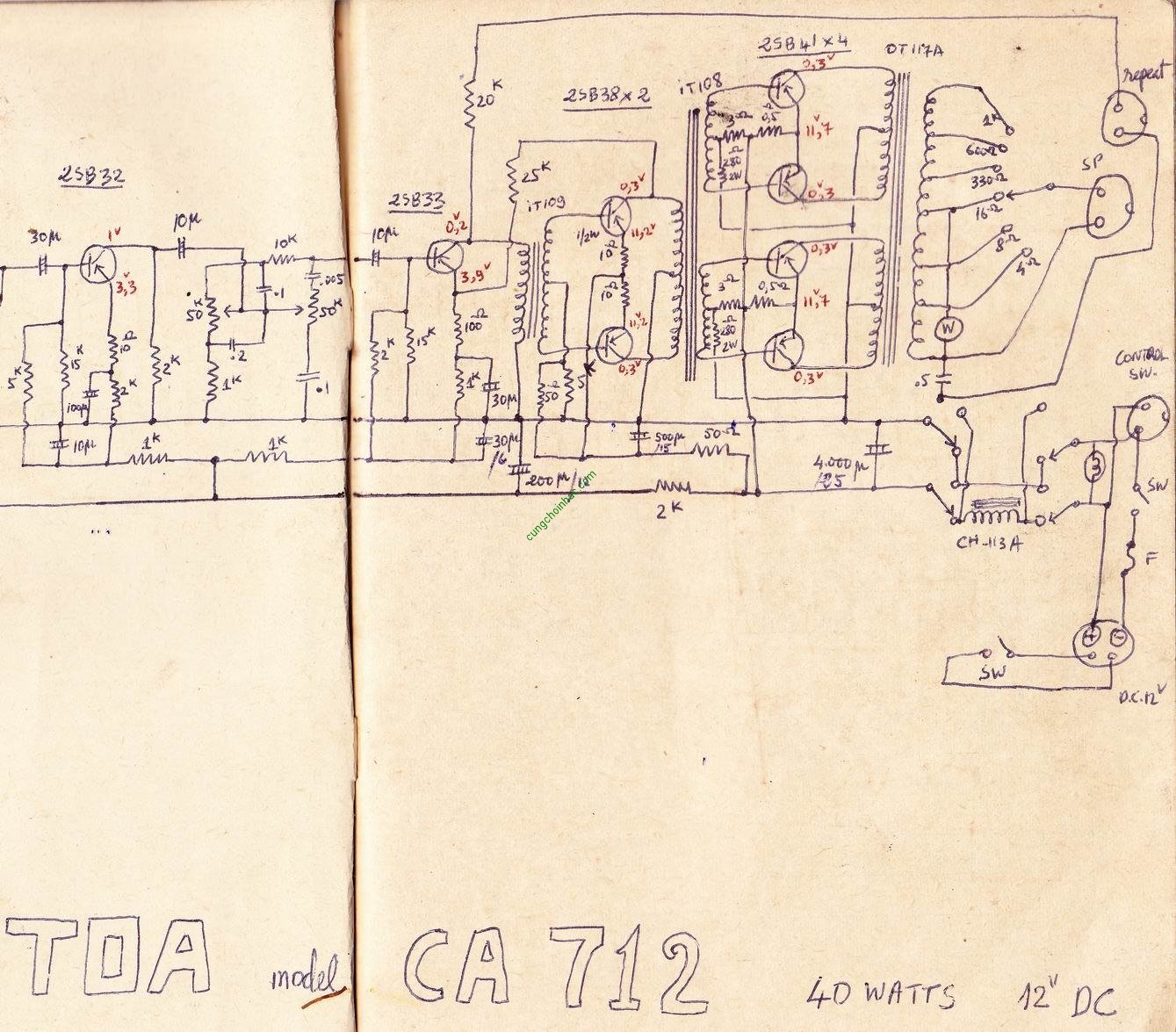

Ampli TOA CA 712

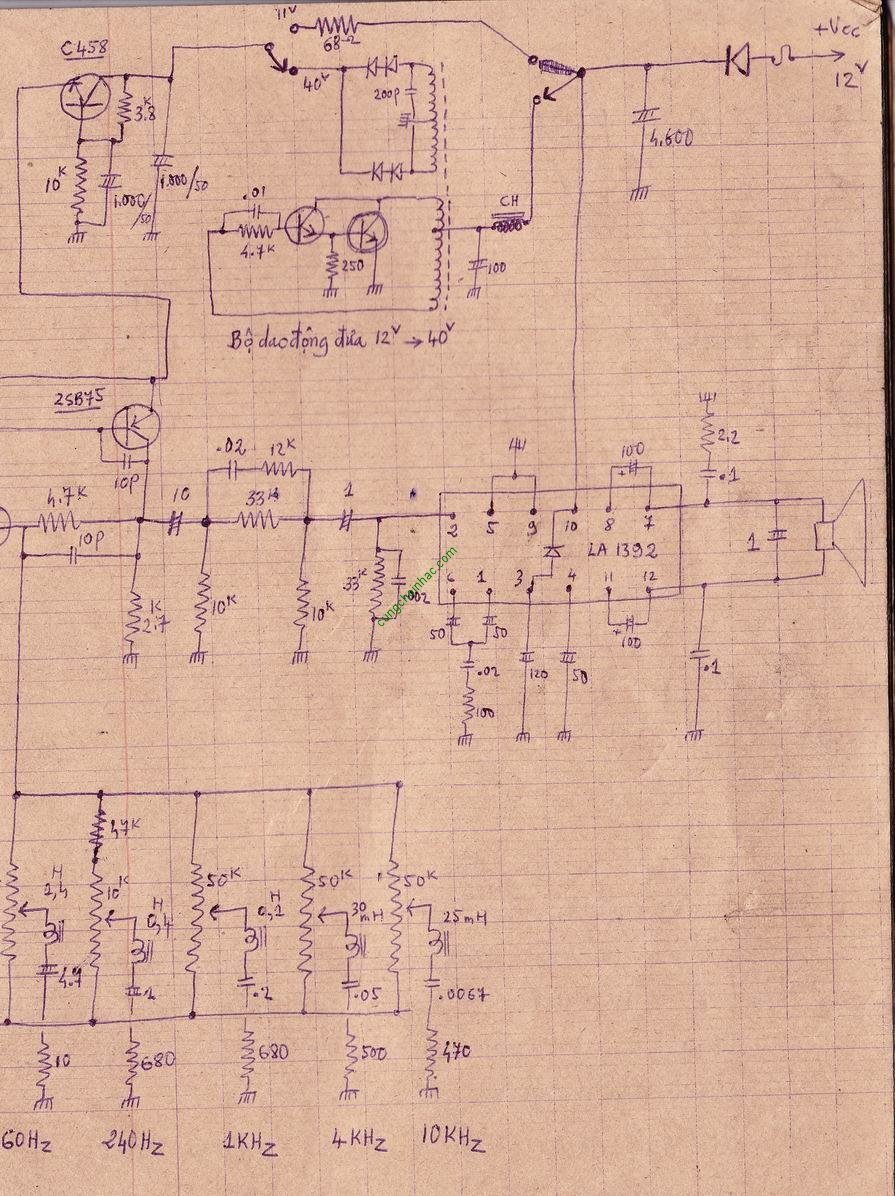

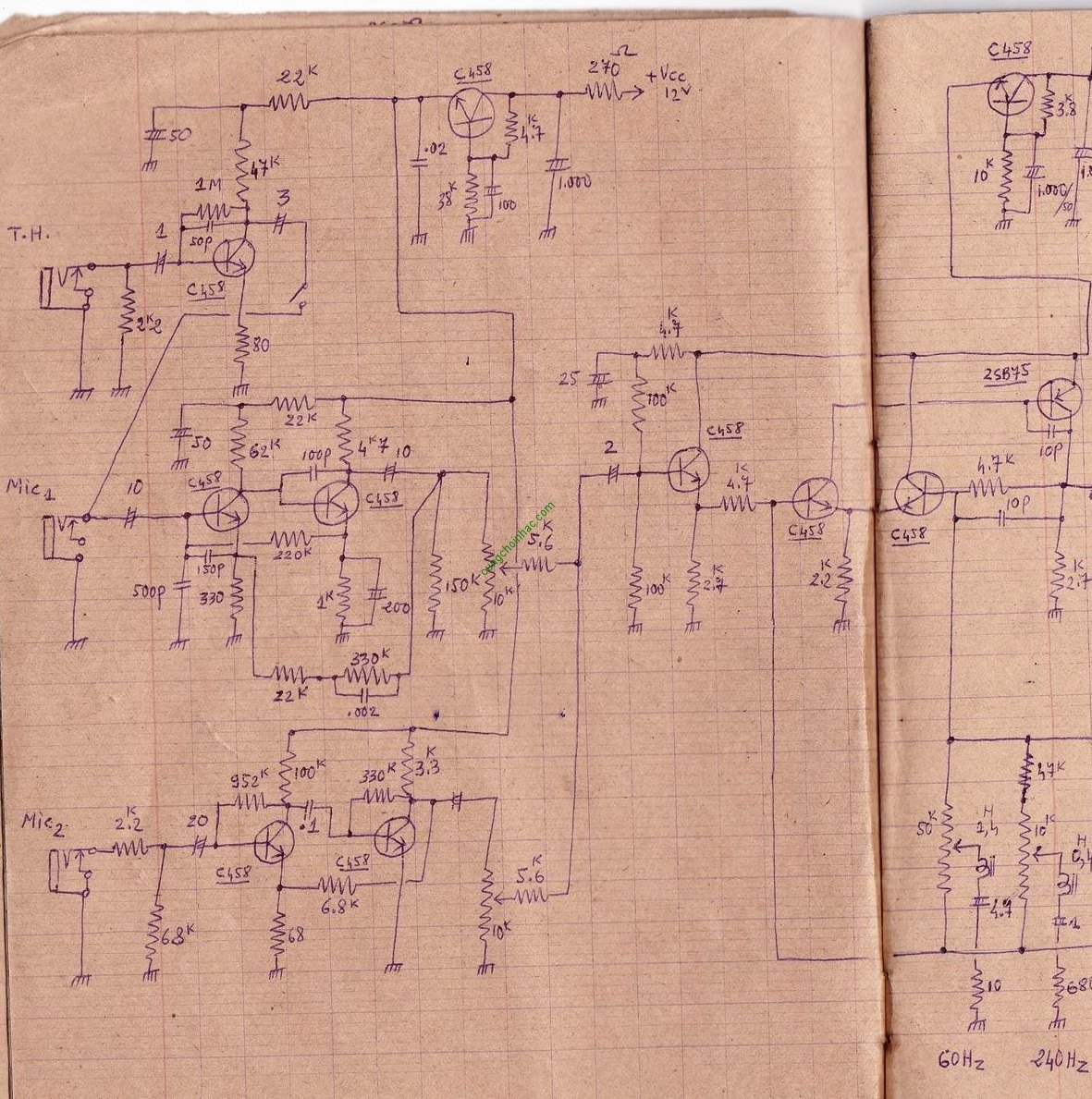

Ampli khác
