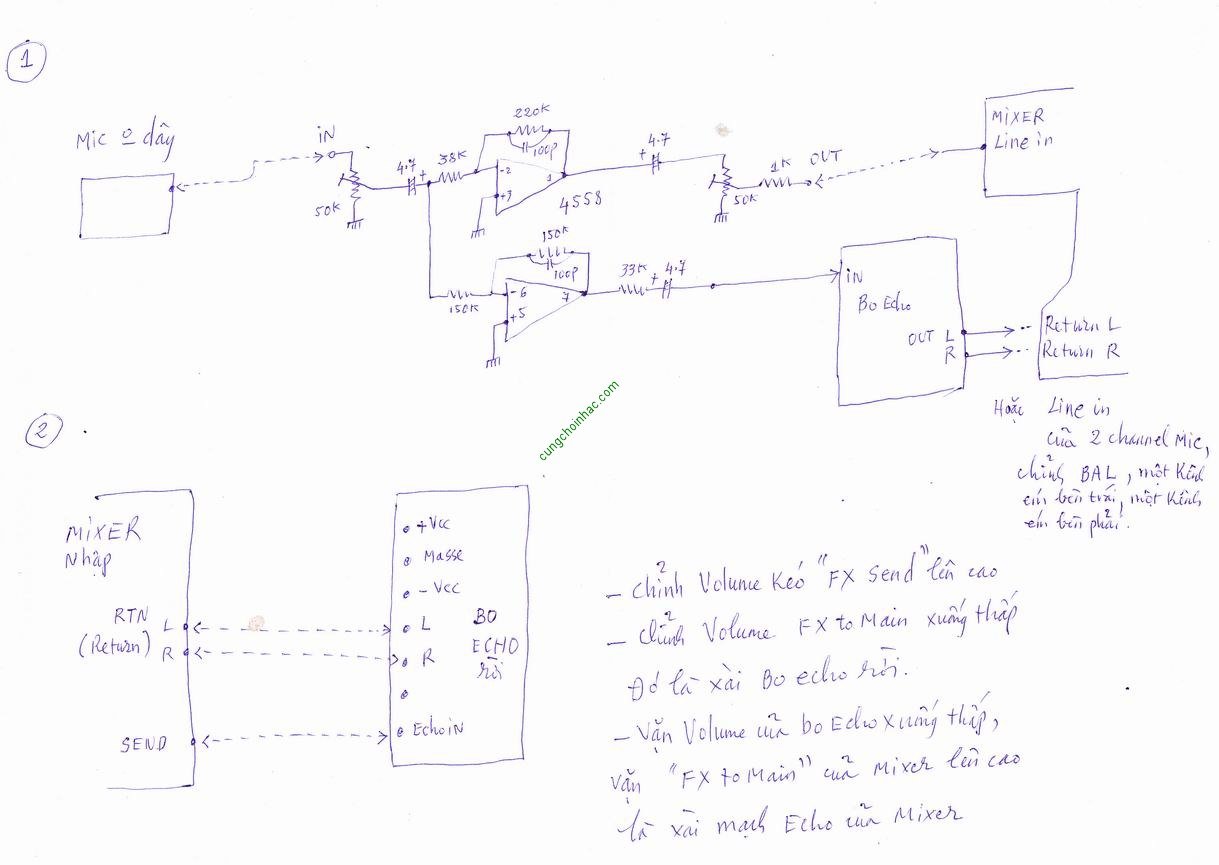

Ráp Echo rời xài cho Mixer nhập

Đoạn trích:

em có cái micsso bnc 802f ma không có hai đường retun trái phải vậy em đấu làm sao cho ra hai kenh em có đấu vao f đường line nhưng nói không dược rè lắm đã chỉnh đủ kiểu rồi mong anh huy chỉ dùm cám ơn

Bo echo rời là bo đã được ráp hoàn chỉnh , bản thân nó không có lỗi gì cả , nhưng khi kết nối vào mixer thì phải "đúng" kỹ thuật. Ví dụ , ngõ vào IN của bo echo là 100mV mà ta lại kết nối ở ngõ 1v, kết quả sẽ "nghẹt" ! Ngõ ra của bo echo + bo chuyển hệ là 3D , tức khác pha với nhau , nếu kết nối không "thích hợp" sẽ bị "phản pha" tùm lum. Một ví dụ dễ hiểu, như bạn hát DVD strereo LR, rồi bạn thử đảo cực cộng trừ của một thùng loa xem sao...? Âm thanh sẽ khác !!
Hai đường Return cũng giống như là 2 đường Aux In LR , Tape In LR, v.v...chỉ có điều là có khi không có nút volume chỉnh , mà là "direct" đưa thẳng vào tầng trộn.
Karaoke gia đình có bo Music , có thể dùng làm Return RL . Nhưng, đối với mạch echo 3D nầy có khi kết nối vào đó sẽ bị "phản pha". Phản pha tức là ...mất echo !!!! Nhưng khi gở bớt một dây thì ...lại có echo !! Ghim hai dây thì mất echo. Không phải máy hư , cũng không phải bo echo hư , mà là do kết nối không thích hợp.
Bạn sẽ test như vầy :
-- Test bo echo ( hoặc hộp echo) : Ghim micro vào ngõ In (tức ngõ Send) của bo echo . Ngõ ra thì dùng chỉ một dây rack nối vào Out L rồi ghim vào lỗ Mic 1 trên mixer. Vặn tất cả volume ở phân nửa. Nói a lô , sẽ nghe tiếng echo. Sau đó , thử bên Out R của bo echo, và nói a lô , cũng sẽ nghe echo. Như vậy là bo echo một ngõ IN và hai ngõ OUT tốt.
-- Test 3 ngõ Send , Return LR của Mixer: kết nối IN của bo echo nối vào Send của Mixer. Ngõ ra của bo echo LR ...chỉ dùng một dây rack , ghim vào một lỗ Return L hoặc R của Mixer. Chỉnh tất cả vollume phân nửa. Nhớ lưu ý các nút chỉnh cho Send của mixer như Send Aux1 , Send Aux2 , Send Effect, v.v...Đại khái cứ vặn tất cả lên phân nửa. Sau đó, ghim micro vào Mic1 của mixer và nói a lô. Ta sẽ nghe tiếng nói ở 2 loa và tiếng echo chỉ có một loa. Thử qua ngõ ra bên kia của bo echo, nói a lô, ta cũng sẽ nghe tiếng nói ở 2 loa và tiếng echo chỉ nghe ở một loa bên kia , khác với lúc nãy.. Đó mới chỉ kết nối bằng 2 dây rack , một Send và một Return . Ta kết nối thêm một dây nửa cho đủ 3 dây. Một dây Send , hai dây Return LR . Nói a lô , thì sẽ nghe tiếng nói + tiếng echo ở cả 2 loa. Nếu kết nối 2 ngõ Return LR mà bị "mất" echo thì...ngõ Return LR đó ...xài không được. Phải thử ở chỗ khác ...làm sao cho nghe tiếng echo của hai bên loa . Khi rút một dây Out thì nghe tiếng echo chỉ ở một loa ( tiếng nói bình thường vẫn nghe ở 2 loa) ...Được như vậy mới phát huy tác dụng echo 3D...
-- Trường hợp không có Return LR thì ta dùng 2 ngõ Mic 7,8 của mixer. Kết nối Send với IN của echo bình thường. Còn ngõ ra của bo echo thì ghim vào 2 lỗ Mic7, Mic8 của Mixer. Mic7 thì vặn BAL (Pan) qua hết bên trái, còn Mic8 thì vặn BAL qua hết bên phải. Chỉnh tất cả volume khoảng phân nửa. Nghe "phê" lắm , do ghim vào 2 lỗ Mic ta có thể chỉnh bass treble thêm.
-- Còn vấn đề văn hết volume mà nghe echo nhỏ...không sao cả ! Ta sẽ gia giảm trong bo echo. Ví dụ ngõ ra của bo echo là 2 con trở 47k , ta sẽ giảm còn 22k , 10k v.v... Tóm lại là , không đá động gì đến cái mixer.
................................................................................................................................................

Nói thì dông dài , nhưng cũng phải nói. Bo echo , cái mixer là không hư , nhưng cách kết nối không đúng hoặc tín hiệu chưa đủ sức ( gia giảm trong bo echo)...khiến cho các bạn nghi ngờ.
Đừng làm mất niềm tin ở một phát minh mới !!! Các máy echo rời ngoại nhập chả có nghĩa địa gì đâu. Hiệu ứng không có , không chống hú, mắc tiền, hư không sửa được. Tóm lại, những máy nầy đã lỗi thời...Tuy nhiên, nếu rành về kỹ thuật, có thể dùng bo chuyển hệ để "cải tạo" những máy echo rời nầy. Đại khái, biết chân ra của mạch echo trên máy. Sau đó tách ra và ráp 2 IC 4558, rồi đảo pha, rồi đưa vào bo chuyển hệ, rồi từ bo chuyển hệ mới đưa LR vào tuyến BUS LR của tầng trộn, hoặc đưa vào 2 lỗ MIc.
