Tôi ráp mạch EQ 5 cần bằng cuộn dây - Trang 3/3

Đoạn trích:

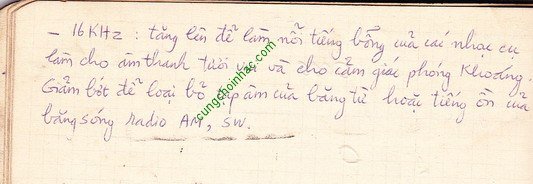

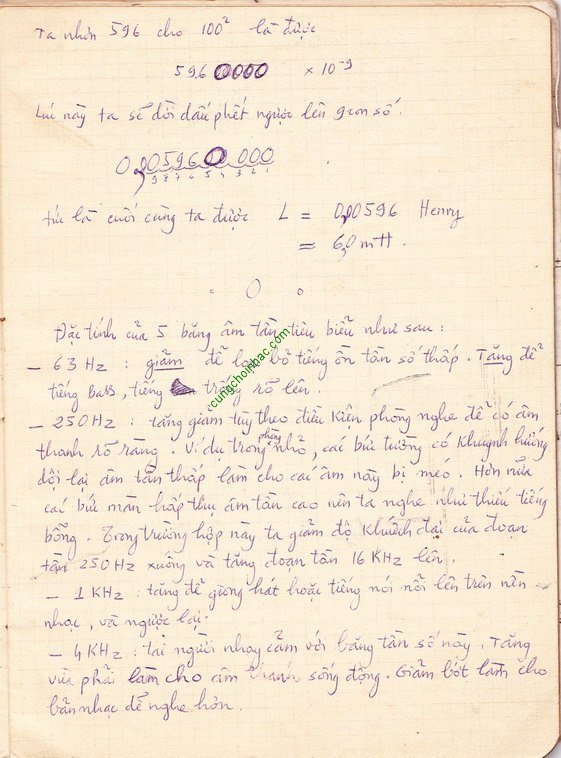

1. Mạch này có điểm gì hay hơn những mạch chỉnh EQ dùng trans hay IC thông thường (về dải thông, chất âm, ...)?

Mạch nầy là "sơ khai bắt đầu " . Ví như đèn điện tử là .....sơ khai vậy ! Dãi thông , chất âm thì tốt . Gọi là chuẩn đi ! Sau nầy người ta cải tiến cho gọn nhẹ hơn , dễ ráp hơn , chất lượng tốt hơn {??} ....Tùy người nghe thẩm xét ... Kinh nghiệm của tớ thì ...mạch dùng cuộn dây chỉnh rất phê ! Từ thấp đến cao [ ý nói con volume chỉnh ] ...đều nghe có hiệu quả . Còn trans , IC ,....sau nầy ...có thể chỉ hiệu quả ở một khoảng nào đó ....
.Đoạn trích:

Lõi EI bác ghép theo kiểu xen kẽ lá E với lá I như biến áp bình thường hay E một bên I một bên? Hoặc bác dùng kiểu ghép nào khác ạ?
3. Cuộn cảm trong mạch thay vì dùng biến áp lõi EI như của bác thì cháu có thể dùng cuộn cảm lõi I bình thường được không?

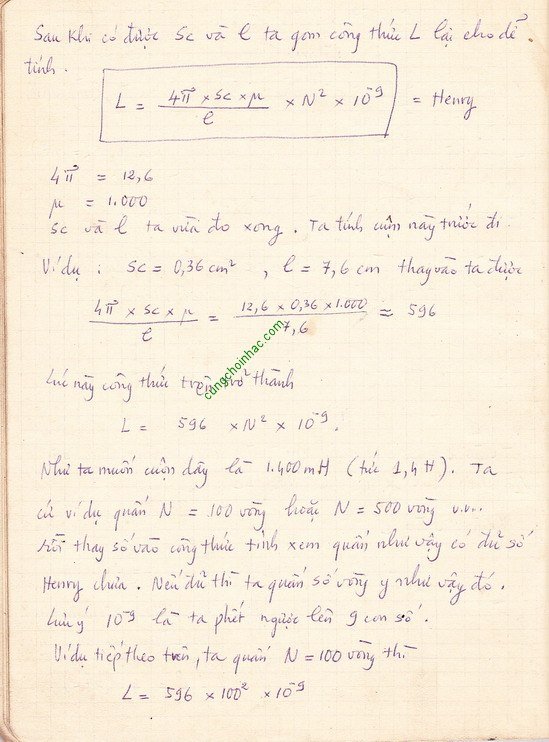

EI ghép xen kẻ nhau . Bạn có thể ráp kiểu nào cũng được , ví dụ , không cần lõi sắt , hoặc lõi sắt bụi v.v.... Miễn đo cho ra số henry đúng sơ đồ là được.
Đoạn trích:

4. Mạch này có cần thêm tầng đệm tín hiệu ở ngõ ra không ạ?

Thông thường , khi ta ráp thêm 1 bo xen vào giữa amply [ như xen vào giữa tầng Master và tầng CS ] ...thì mạch đã làm sẵn , tức chuẩn . Đại khái , nguyên bo mạch EQ có thê xem là hskd 1/1 . Thêm hay không là do tình trạng máy của bạn .
Đoạn trích:

5. Nguồn cấp cho mạch là 43V hay 20V ạ?

Mạch trên hết là xài volt cao 43v , mạch dưới là xài 12v đến 20v . Bạn muốn xài bao nhiêu volt thì chỉ cần chỉnh volt DC ngõ ra [ tức volt trên R9 ] bằng 1/2 volt nguồn . Xài volt cao [ 43v} là người ta muốn ...volt tín hiệu AC ngõ ra ...CAO ! Bạn xài 3v cũng được ! Vì bạn chỉ cần volt ngõ ra AC là vài trăm milivolt AC ....OK ! Xài 3v thì ...các con trở phải xài nhỏ lại , sao cho dòng qua trans là khoảng từ 0,5mA đến một hai mA . Chứ để nguyên như vậy ...thì dòng qua trans rất nhỏ ..., không đủ lực kđ .

Đoạn trích:

Transistor loại germanium 2SB75 chỉ có trong mấy radio cổ thôi, giờ kiếm không có thì mình có thể thay thế bằng trans nào được ạ?

Trans 2SB75 là trans Germanium PNP . Nó có sồ volt phân cực [VBE] thấp . Khoảng 0,3 v . A1015 là trans silicon PNP . Nó có số volt phân cực cao hơn [ VBE=0,6v] .
Ta gở con 2SB75 ra và thay bằng A1015 ...sẽ không chạy ! Ta phải tăng thêm số volt phân cực lên , sao cho đo volt BE của con A1015 là 0,6v là được . Tức là thay thế 1 số con điện trở chung quanh 3 chân của 2SB75 . Chọn 1 sơ đồ phân cực nào đó cho trans silic và ráp theo . Ngõ vào , ngõ ra có 2 con tụ hóa ...là OK ! Tuy nhiên , đây chỉ là nói trans 2SB75 làm nhiệm vụ KĐ âm tần thông thường . Nếu con 75 nầy mà làm nhiệm vụ dao động , hoặc ghép trực tiếp với con phía sau ...thì ta thay bằng Ạ 1015 ...không được . Có những mạch ta sửa không được [ do không có linh kiện thay thế ] , ta phải thay "tương đương" . Tức ráp 1 cái board nhỏ nằm lòng thòng phía trên và câu dây xuống .
