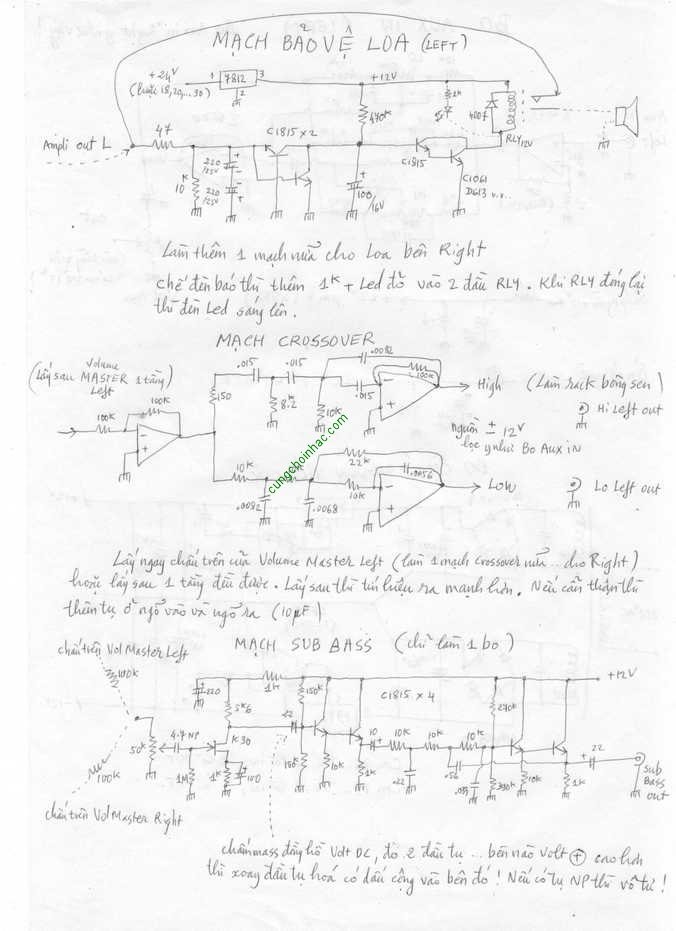

Trong bài viết này tôi xin giới thiệu với các bạn 3 mạch dùng để hỗ trợ cho cái ampli của chúng ta. Đó là mạch bảo vệ loa, mạch crossover và mạch sub bass.
Mạch bảo vệ loa, crossover, sub bass
huynhdoan2000 | 08/12/2011
Các câu thảo luận:
đang tải các thảo luận
Con 47 trên sơ đồ mạch bảo vệ loa là...47k, chứ không phải 47 ohm.
mạch bảo vệ phía trên cùng là có cả chức năng làm trễ và bảo vệ áp dc luôn hả anh?
em chưa hiểu lắm về hai con c1815 sau tụ NP ( hai tụ hóa ghép lại ), có chức năng như thế nào trong mạch.
Mong anh chỉ giúp!
em chưa hiểu lắm về hai con c1815 sau tụ NP ( hai tụ hóa ghép lại ), có chức năng như thế nào trong mạch.
Mong anh chỉ giúp!
Đoạn trích:
Mạch bảo vệ lúc nào cũng có chức năng làm trễ. Còn khi phát hiện có áp DC + hoặc DC- thì nó...làm relay ngắt.
Chức năng trễ là như vầy:
Con 470k phân cực cho cặp darlington [ 1815+1061]. Vì ghép darlington nên hệ số kđ rất cao, dùng trở vài trăm kí là thường. Ngặt một nỗi là, khi mở điện, dòng từ con trở 470k gặp con tụ 100uF, nó chảy vào con tụ trước! Cặp darlington chưa chạy. Sau vài giây thì tụ đầy, lúc đó dòng từ con 470k mới chạy vào cặp darlington. Relay sẽ đóng.
Vì vậy, muốn trễ "lâu" hay "mau" là do ta chọn tụ hoặc trở. Chọn trở cao quá có thể không đủ sức phân cực. Bởi vậy, mạch relay mà không có ổn áp, khi xài điện yếu thì...470k không đủ dòng phân cực. Muốn vậy xài nhỏ lại, xài trở nhỏ thì tụ phải tăng lên...mới có thể trễ vài giây.
Còn phát hiện điện áp DC là như vầy:
-- Khi có áp DC +, ví dụ vài volt, thì con 1815 có E xuống masse sẽ "thông". Dòng từ con 470k sẽ chạy vào đó, tức chạy vào C và qua E xuống masse. 1061 mất phân cực, nên OFF.
-- Khi có áp DC -, ví dụ vài volt, thì con 1815 có B xuống masse sẽ dẫn thông. Dòng từ con 470k sẽ chui vào đó...và relay OFF.
Cực B xuống masse là 0v, nhưng cực E lại có volt trừ...thì trans sẽ "chạy" như bình thường!!
Điện trở 47k và 10k ở ngõ vào là...do ta chọn, muốn cho áp DC cỡ nào để "kích" mạch relay. Nhiều khi ngõ ra loa có áp DC, nhưng chưa đến nỗi "nghẹt" mà ta chọn "kỹ" quá...khiến cho đang hát bị mất tiếng...Mấy thằng say nó chửi chết!! Máy gì mà...mới la có vài tiếng là bị ngắt???
mạch bảo vệ phía trên cùng là có cả chức năng làm trễ và bảo vệ áp dc luôn hả anh?
Mạch bảo vệ lúc nào cũng có chức năng làm trễ. Còn khi phát hiện có áp DC + hoặc DC- thì nó...làm relay ngắt.
Chức năng trễ là như vầy:
Con 470k phân cực cho cặp darlington [ 1815+1061]. Vì ghép darlington nên hệ số kđ rất cao, dùng trở vài trăm kí là thường. Ngặt một nỗi là, khi mở điện, dòng từ con trở 470k gặp con tụ 100uF, nó chảy vào con tụ trước! Cặp darlington chưa chạy. Sau vài giây thì tụ đầy, lúc đó dòng từ con 470k mới chạy vào cặp darlington. Relay sẽ đóng.
Vì vậy, muốn trễ "lâu" hay "mau" là do ta chọn tụ hoặc trở. Chọn trở cao quá có thể không đủ sức phân cực. Bởi vậy, mạch relay mà không có ổn áp, khi xài điện yếu thì...470k không đủ dòng phân cực. Muốn vậy xài nhỏ lại, xài trở nhỏ thì tụ phải tăng lên...mới có thể trễ vài giây.
Còn phát hiện điện áp DC là như vầy:
-- Khi có áp DC +, ví dụ vài volt, thì con 1815 có E xuống masse sẽ "thông". Dòng từ con 470k sẽ chạy vào đó, tức chạy vào C và qua E xuống masse. 1061 mất phân cực, nên OFF.
-- Khi có áp DC -, ví dụ vài volt, thì con 1815 có B xuống masse sẽ dẫn thông. Dòng từ con 470k sẽ chui vào đó...và relay OFF.
Cực B xuống masse là 0v, nhưng cực E lại có volt trừ...thì trans sẽ "chạy" như bình thường!!
Điện trở 47k và 10k ở ngõ vào là...do ta chọn, muốn cho áp DC cỡ nào để "kích" mạch relay. Nhiều khi ngõ ra loa có áp DC, nhưng chưa đến nỗi "nghẹt" mà ta chọn "kỹ" quá...khiến cho đang hát bị mất tiếng...Mấy thằng say nó chửi chết!! Máy gì mà...mới la có vài tiếng là bị ngắt???
Anh Đoàn cho em học hỏi:Mạch SUB BASS này mình qua hai tụ để tách ra hai kênh đưa vô công suất ngay amly mình đang xài luôn được không anh?
Đoạn trích:
Được . Sub chỉ là kđ phần tần số thấp . Tần số cao sẽ bị lọc bỏ . Còn chuyện nghe "ngon" hay không là ...do nhiều thứ ! Nên nhớ ,nói về âm thanh thì cái loa là cái quan trọng nhất . Loa mà tốt thì mày mò ngày này qua ngày nọ sẽ ...tốt . Đó là lô gic . Còn loa mà dở thì tháng này qua tháng nọ ...vẫn dở ! Đó là lô gic .
Khi một dàn âm thanh nghe chưa đạt , việc đầu tiên là xem xét lại dàn loa .
:Mạch SUB BASS này mình qua hai tụ để tách ra hai kênh đưa vô công suất ngay amly mình đang xài luôn được không anh?
Được . Sub chỉ là kđ phần tần số thấp . Tần số cao sẽ bị lọc bỏ . Còn chuyện nghe "ngon" hay không là ...do nhiều thứ ! Nên nhớ ,nói về âm thanh thì cái loa là cái quan trọng nhất . Loa mà tốt thì mày mò ngày này qua ngày nọ sẽ ...tốt . Đó là lô gic . Còn loa mà dở thì tháng này qua tháng nọ ...vẫn dở ! Đó là lô gic .
Khi một dàn âm thanh nghe chưa đạt , việc đầu tiên là xem xét lại dàn loa .
cho em hỏi mạch SUB BASS này tần số bao nhiêu vậy bác. thanhk
Đoạn trích:
Đây là mạch "3rd order Sallen-Key Low-pass Filter" , tần số giới hạn khoảng 82Hz . Trên 82Hz là cắt .
cho em hỏi mạch SUB BASS này tần số bao nhiêu vậy bác
Đây là mạch "3rd order Sallen-Key Low-pass Filter" , tần số giới hạn khoảng 82Hz . Trên 82Hz là cắt .
Thảo luận bởi huynhdoan2000:
Cảm ơn bác Đoàn nhiều
Đây là mạch "3rd order Sallen-Key Low-pass Filter" , tần số giới hạn khoảng 82Hz . Trên 82Hz là cắt .
Cảm ơn bác Đoàn nhiều
Anh Đoàn để bảo vệ loa bass có thể dùng bóng đèn 24v/100w mắc nối tiếp với loa !
- Vậy một thùng loa sử dụng 2 loa bass ( 8 ôm / 800-1600w), mình dùng bao nhiêu bóng để đấu // lại và mắc nối tiếp ngõ ra với loa là hiệu quả ! Anh Đoàn !
- Còn thùng loa dùng 2 bass 30 ( mổi loa 8 ôm / 400 w), thì bao nhiêu bóng !
Cảm ơn Anh !
- Vậy một thùng loa sử dụng 2 loa bass ( 8 ôm / 800-1600w), mình dùng bao nhiêu bóng để đấu // lại và mắc nối tiếp ngõ ra với loa là hiệu quả ! Anh Đoàn !
- Còn thùng loa dùng 2 bass 30 ( mổi loa 8 ôm / 400 w), thì bao nhiêu bóng !
Cảm ơn Anh !
Đoạn trích:
MỘt bóng là 100W . Nếu muốn "1.600w" thì mua 16 bóng đấu song song lại . Lưu ý , mạch nầy "sẽ chỉ là" giảm bớt 24v ! Giả sử bạn hát lớn ... đo volt hai đầu loa là 60vac sin ...thì đèn sáng trưng , giảm bớt 24v , còn lại 36v . Nhưng nếu hát 100vac ( do rít rú gì đó...) thì ...còn lại 76vac . Dùng bảng 12 con giáp mà tính ra số volt loa "chuẩn" và so sánh xem coi ...loa chịu nổi không ?
Kinh nghiệm xài bóng đèn là ...đo volt 2 đầu loa ( hát Cs max chuẩn mà loa chịu nổi ) . Sau đó câu bóng đèn vào và cứ song song nhiều bóng ....sao cho đèn hơi hơi sáng , đo volt thấy "đủ" ...là xong ! Từ đó sắp sau , khi nào hát lớn hơn thì đèn sẽ sáng hơn ( tức giảm bớt số volt lại từ từ ) ...
Tuy nhiên , loa ghi 500w ??? Biết có phải là 500w hay không ?? Thôi thì trừ hao , xem nó là 300w đi ...cho an toàn .
Đoạn trích:
Tính toán ra số volt "max" mà loa 3 tấc có thể chịu nổi . Sau đó câu bóng đèn vừa hát vừa đo volt AC trên hai đầu loa ...Hát max và song song bóng đèn ...sao cho ra "đủ" số volt chịu đựng . Nếu volt vọt cao ( do CS máy quá mạnh) thì nối tiếp 2 bóng ( thành 48v) ...v.v..
Nguyên tắc là ....đèn sáng lu lu khi ra "đủ" CS !
Đèn sáng , nếu đủ CS thì được . Đèn sáng mà không đủ CS thì song song thêm ...cho "lu" ...thì sẽ đủ CS .
( 8 ôm / 800-1600w), mình dùng bao nhiêu bóng để đấu // lại
MỘt bóng là 100W . Nếu muốn "1.600w" thì mua 16 bóng đấu song song lại . Lưu ý , mạch nầy "sẽ chỉ là" giảm bớt 24v ! Giả sử bạn hát lớn ... đo volt hai đầu loa là 60vac sin ...thì đèn sáng trưng , giảm bớt 24v , còn lại 36v . Nhưng nếu hát 100vac ( do rít rú gì đó...) thì ...còn lại 76vac . Dùng bảng 12 con giáp mà tính ra số volt loa "chuẩn" và so sánh xem coi ...loa chịu nổi không ?
Kinh nghiệm xài bóng đèn là ...đo volt 2 đầu loa ( hát Cs max chuẩn mà loa chịu nổi ) . Sau đó câu bóng đèn vào và cứ song song nhiều bóng ....sao cho đèn hơi hơi sáng , đo volt thấy "đủ" ...là xong ! Từ đó sắp sau , khi nào hát lớn hơn thì đèn sẽ sáng hơn ( tức giảm bớt số volt lại từ từ ) ...
Tuy nhiên , loa ghi 500w ??? Biết có phải là 500w hay không ?? Thôi thì trừ hao , xem nó là 300w đi ...cho an toàn .
Đoạn trích:
Còn thùng loa dùng 2 bass 30 ( mổi loa 8 ôm / 400 w), thì bao nhiêu bóng
Tính toán ra số volt "max" mà loa 3 tấc có thể chịu nổi . Sau đó câu bóng đèn vừa hát vừa đo volt AC trên hai đầu loa ...Hát max và song song bóng đèn ...sao cho ra "đủ" số volt chịu đựng . Nếu volt vọt cao ( do CS máy quá mạnh) thì nối tiếp 2 bóng ( thành 48v) ...v.v..
Nguyên tắc là ....đèn sáng lu lu khi ra "đủ" CS !
Đèn sáng , nếu đủ CS thì được . Đèn sáng mà không đủ CS thì song song thêm ...cho "lu" ...thì sẽ đủ CS .
