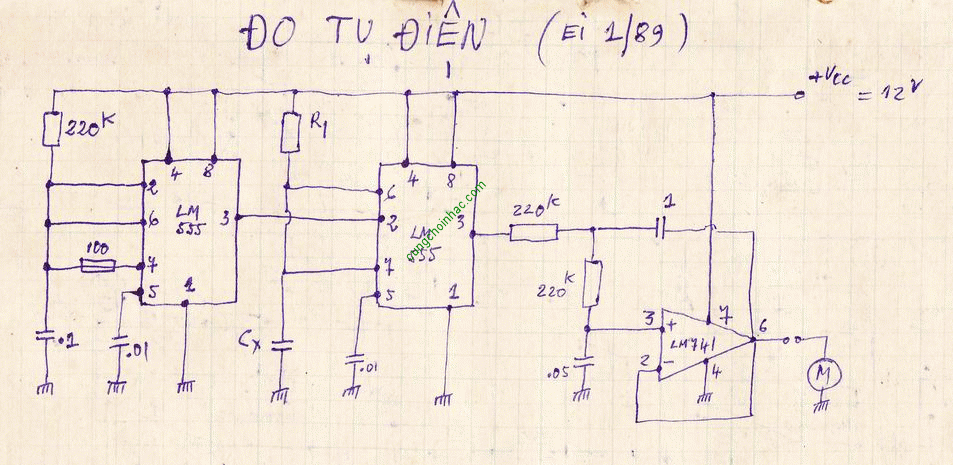

Sau đây là sơ đồ lắp ráp mạch đo tụ pi .
Các Sản Phẩm Tiêu Biểu huynhdoan2000 Click để xem tất cả
Để mua hàng, các bạn vui lòng liên hệ huynhdoan2000@yahoo.com.
Mạch đo tụ pi
huynhdoan2000 | 17/12/2014
Các câu thảo luận:
đang tải các thảo luận
Chào Anh HuynhDoan. Tất cả các sản phẩm anh nghiên cứu chế tạo ra, em đã và đang đặt hàng về ráp. Những bo mạch em đã ráp thật tuyệt vời, xin cảm ơn Anh Đoàn và Anh Huy ! . Em thì yêu thích ( điên nặng tử ), bị nghiền AUDIO mất rùi. Cho em hỏi, bo mạch đo tụ pi ở trên, anh giải thích dùm, em định ráp mạch này. Có những tụ pi và cả tụ mua mới kg biết còn tốt hay kg nữa, mà tháo ra tra vào thì hỏng hết mạch. Cảm ơn Anh!.
Đoạn trích:
Đo tụ pi thì người ta ráp mạch dao động ( sóng vuông) , sau đó cho qua mạch lọc thấp qua để lấy thành phần 1 chiều tương đối .
Những đồng hồ vạn năng hiện số đời bây giờ ...cũng có chức năng đo tụ pi .
Cho em hỏi, bo mạch đo tụ pi ở trên, anh giải thích dùm, em định ráp mạch này. Có những tụ pi và cả tụ mua mới kg biết còn tốt hay kg nữa, mà tháo ra tra vào thì hỏng hết mạch. Cảm ơn Anh!.
Đo tụ pi thì người ta ráp mạch dao động ( sóng vuông) , sau đó cho qua mạch lọc thấp qua để lấy thành phần 1 chiều tương đối .
Những đồng hồ vạn năng hiện số đời bây giờ ...cũng có chức năng đo tụ pi .
