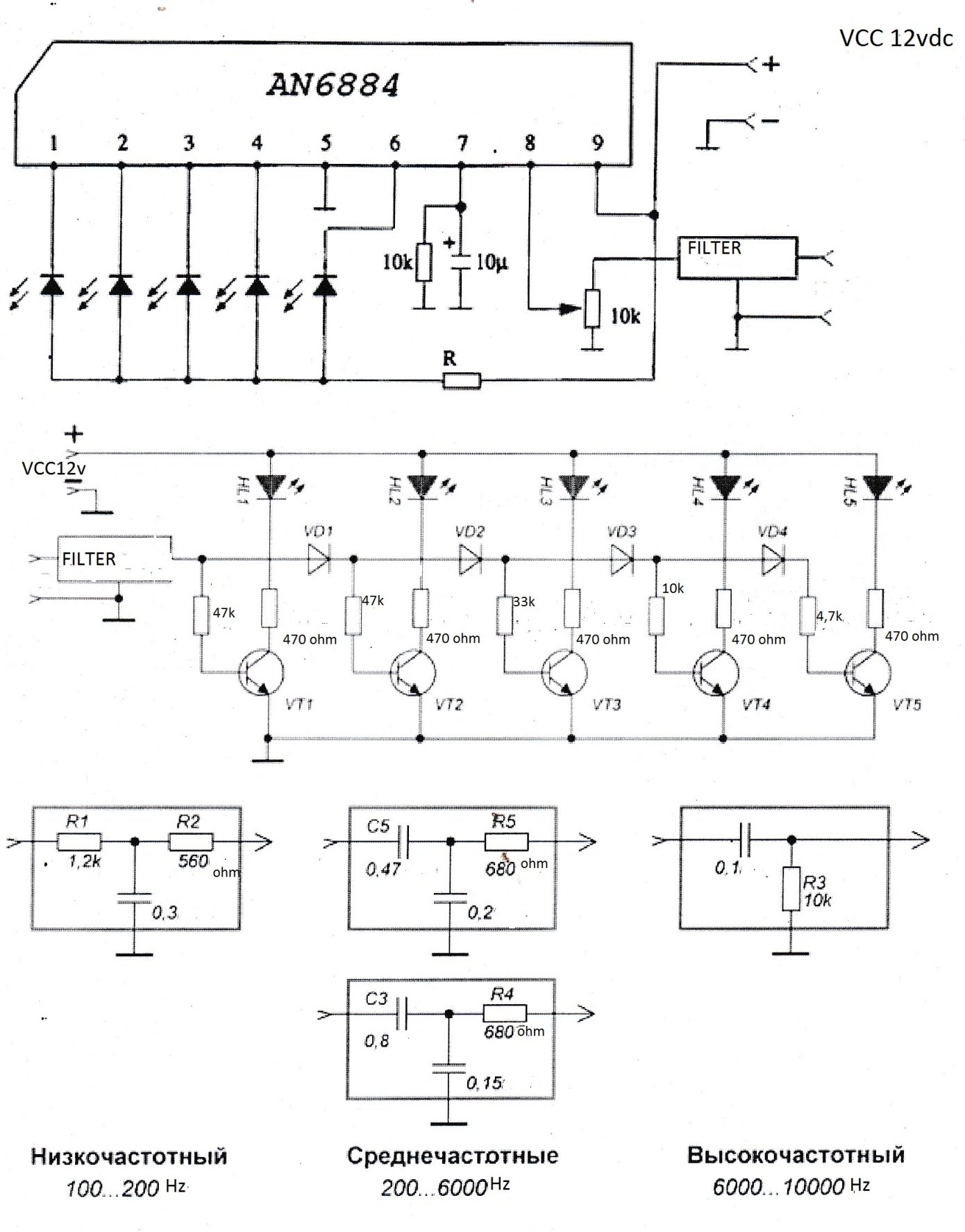

Sau đây là sơ đồ mạch đèn chớp bằng 5 led . Dùng mạch nầy để báo hiệu có tín hiệu ở ngay chỗ đó . Ta sẽ biết được tín hiệu mạnh hay yếu . Ngoài ra có thể ráp bộ lọc Filter phía trước để làm mạch đèn chớp theo tần số . Mạch xài IC AN6684 hoặc ráp bằng 5 con trans C1815 , diode là 4148 . Bạn có thể đặt mạch nầy vào bất kỳ chỗ nào trong ampli [ sau bo Mic , sau bo Echo , sau bo Master hoặc ở ngõ ra loa [ chỉ cần thêm 1 con điện trở cản , nếu đèn sáng một lượt 5 đèn ] .
Ngõ vào cho mach đèn chớp ta dùng tụ 1uF ...để ngăn điện Dc của tầng trước . Dùng tụ NP hoặc tụ hóa cộng trừ , cũng được , chỉ cần đo bên nào có volt cộng cao hơn [ so với masse] thì nối dấu cộng của tụ vào đó . Trong bộ lọc có tụ cản , thì ta khỏi thêm tụ 1uf . Tất cả chỉ là ...không cho volt DC vào mạch đèn chớp . Nó chỉ làm nhiệm vụ kd báo hiệu có tín hiệu AC mà thôi .
