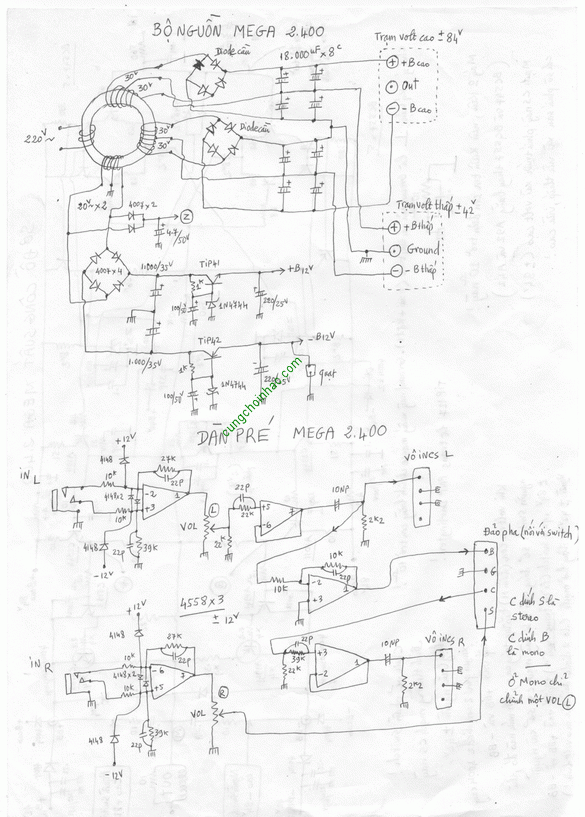

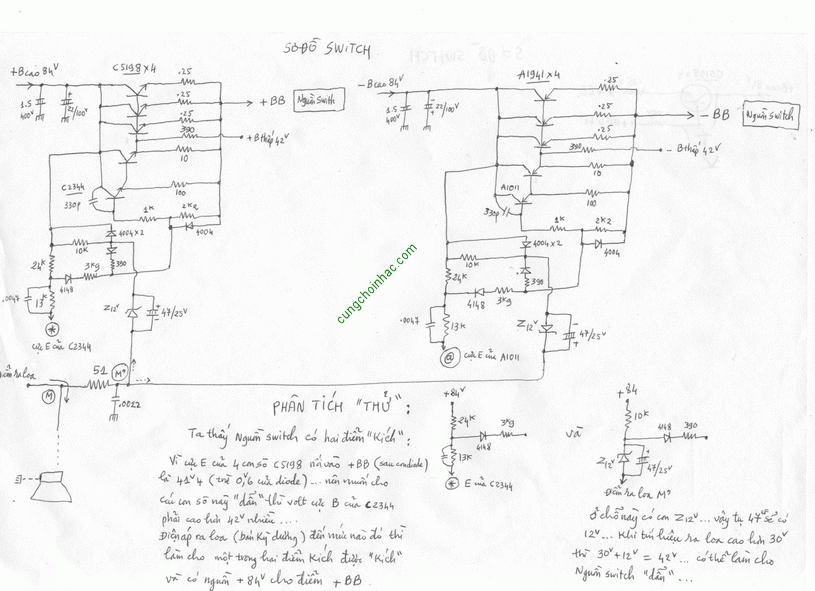

Bộ nguồn, dàn pre, mạch công suất, switch Mega 2400

Đoạn trích:

Ngõ vào mạch pre là cái jack gì vậy anh em?

Ngõ vào mạch pre là cái lỗ rack để ghim Micro, ghim DVD , ghim đàn guitar, v.v...Nó là ổ rack 6 ly ,ổ rack bông sen , v.v...Đủ loại ổ rack ...

Đoạn trích:

Kết nối ra sao vậy có ai giúp mình huongs dẫn thêm với

Thì có Micro cứ ghim vô ổ rack micro. Có đầu đĩa DVD thì ghim bằng 2 dây rack stereo bông sen...

Đoạn trích:

Mình nghĩ là cả hai ngõ vào opamp giống nhau có đúng không vậy???

Hai ngõ vào opamp là giống nhau về sự khuếch đại tín hiệu ( độ lớn bằng nhau), nhưng sẽ cho ra khác pha !! Tùy theo thiết kế mà sử dụng.

Đoạn trích:

Nếu dùng rack bông sen thì ngõ dương tín hiệu là vào âm hay dương của opamp

Tín hiệu vào là hình sin , có 2 bán kỳ gọi là âm và dương. Opamp có hai ngõ vào là Đảo và Không đảo , nếu so với transistor thì là ngõ cực B và ngõ cực E ( cực C là ngõ ra ). Người ta dùng dấu cộng và dấu trừ để làm " kí hiệu" , chứ không phải tín hiệu dương vào ngõ dương , tín hiệu âm vào ngõ âm !
Hai ngõ vào của opamp đều nhận cả hai bán kỳ tín hiệu âm dương. Nhưng do vì có ngõ đảo pha ( ngõ dấu trừ của opamp) nên để đơn giản , người ta sẽ cho một ngõ xuống masse ! Y như transistor, cực B xuống masse hoặc cực E xuống masse.
Đoạn trích:

còn mass của tín hiệu vào đâu?

Nếu opamp dùng ngõ "đảo" ( có dấu trừ) thì ngõ "không đảo" sẽ xuống masse...thì masse tín hiệu vào ngõ "không đảo".
Nếu opamp dùng ngõ "không đảo" ( có dấu cộng) thì ngõ "đảo" của opamp sẽ có con trở xuống masse . Nói tóm lại , hai ngõ "đảo" và " không đảo" của opamp phải có tối thiểu một con trở xuống masse.

Đoạn trích:

hay là ngõ vào âm dương của opamp là tín hiệu dương nối song song vậy? thiệt tình nhìn cái rack của admin mình không hình dung được kết nối của mạch.

Trong kỹ thuật truyền dẫn tín hiệu , có hai cách, đó là "đối xứng" hay "không đối xứng" , Từ kỹ thuật gọi là tín hiệu balance hay unbalance.
Mấy cái ampli thông thường là "unbalance", tức tín hiệu chỉ có hai dây, dây masse và dây âm dương chung của tín hiệu. Còn những cái ampli cao cấp (hàng hiệu) thì dùng tín hiệu balance , tức xài 3 dây, một dây masse , một dây âm và một dây dương. Đó chỉ là kí hiệu, vì hai dây tín hiệu , nếu dây nầy là dương thì dây kia là âm . tiếp theo ...từ âm sẽ chuyển qua dương, bởi tín hiệu vào là hình sin sẽ có lần lượt hai bán kỳ, hết âm tới dương...
Hình mạch mega trên là xài tín hiệu balance, Tuy nhiên, bạn vẫn xài tín hiệu unbalance bình thường , tức chỉ có hai dây , masse và bán kỳ âm + bán kỳ dương của tín hiệu. Khi ghim con rack 6 ly mono vào thì sẽ có một ngõ của opamp bị "nối masse" ! Bo Mic karaoke cũng là như vậy đó.

Đoạn trích:

có ai thiết kế PCB mạch trên cho em xin ạ

Phải tự mình thiết kế . Thiết kế mạch in được thì sẽ "độ" được , do mình đã hiểu đường đi nước bước của mạch.
Mà sơ đồ này xưa rồi ... Lắp ráp lòng vòng , khó khăn, méo mó tùm lum . Hãng ráp mới chắc cú .

Đoạn trích:

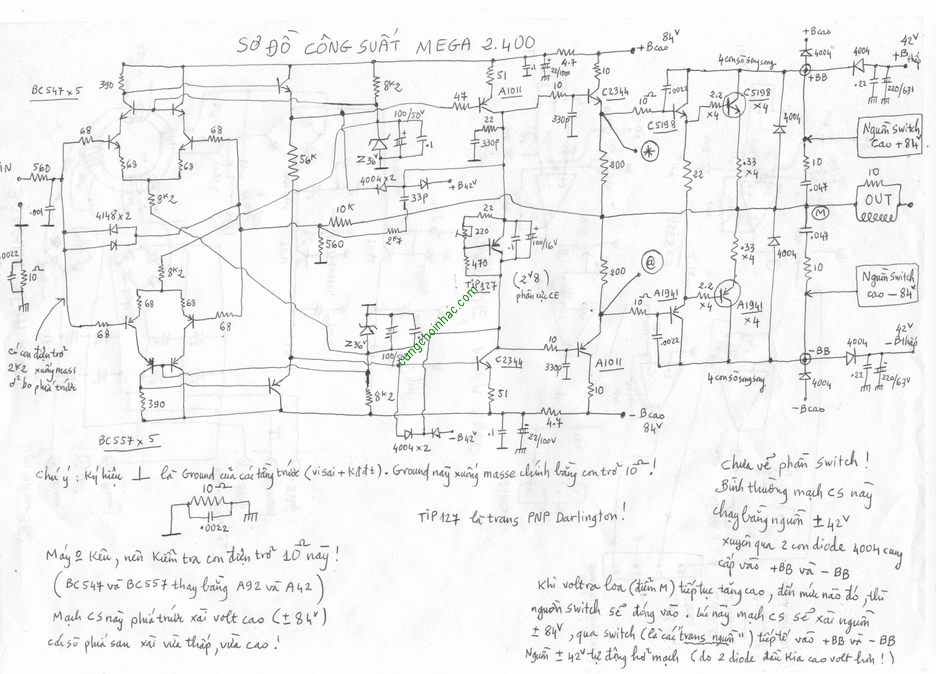

cho e hoi bo cog xuat mega 2400 co hai cap visai phai ko a.con mây con transito ke bên co chưc năg gj vay anh.nhơ anh chỉ dum.e cam ơn nhiêu

Bo CS bình thường , chỉ xài một cặp vi sai ( mà còn ạch đụi , do lựa chọn 2 con trans "match" là rất khó ) ...Để nâng chất lượng , người ta xài 2 cặp ( giảm méo hài bậc cao , tuy nhiên càng ...trời ơi đất hỡi...) . Linh kiện Mỹ là yên tâm ( Mỹ là xứ ăn chơi sành điệu) . Còn ở ta thì ...lu xu bu ...Hên xui ! Nếu quyết tâm học hỏi thì cứ ráp thoải mái . Càng tốn tiền ( nướng sò) thì càng có kiến thức ( tay nghề cao) .
Các con trans kế bên là các nguồn dòng ( để nâng chất lượng mạch)...Cứ coi như nó là điện trở ! Từ cực C qua cực E là con điện trở ( Rce) . Con trở nầy thì tùy vào dòng điện qua BE . Nếu nghi ngờ thì ...bỏ trans ra mà thay vào con trở ( xem lại các sơ đồ xài điện trở ) ...vẫn phát bình thường !
