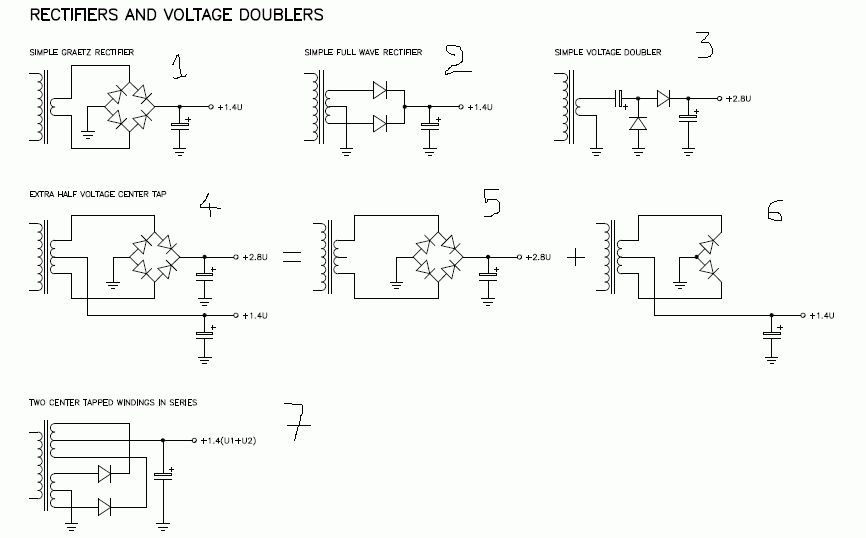

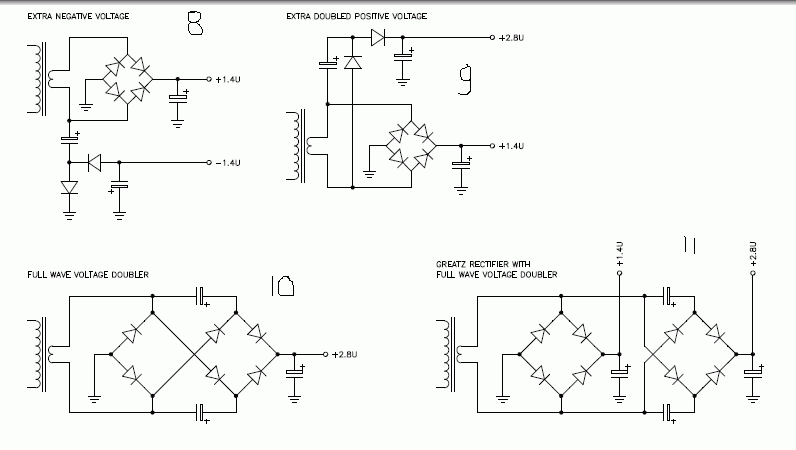

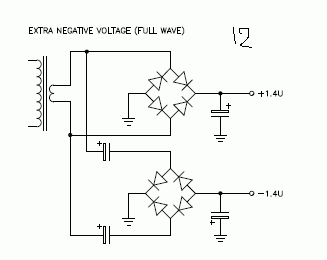

Các cách nắn diode cho nguồn

Thật hữu ích.Bổ lắm bác Đoàn ơi!

ban cu noi song song 2 cuc bien ap lai la ok chang thay doi j ca

Thảo luận bởi Hao nguyen van:

Ko phai vay y minh hai cuc tranfo quan chung lai 1 cuc hai loi thep thanh 1 loi nhung dai ra sao quan lại ampe yêu quá danh hok noi

thì bạn phải biết tính toán cách quấn mới được chứ mà bạn tháo hai cực biến áp đó ra rồi quấn lại chung với nhau rồi tận dụng dây đồng cũ mà quấn lại là không được đâu nhé bạn có thể làm như sao

công thức quấn BA tròn (xuyến)

dk ngòai trừ dk trong nhân cho chiều cao và chia cho 2=cm2
lấy kết quả nhân đôi ra cổng xuat W của BA
Vd R1=18cm R2=8cm H=7cm
18-8*7:2=35cm2
35cm*35cm=1225w

lấy số W tiêu thụ chia số Volt =..>.. Ampe kích thước của dây quấn
VD 1225:220=5.5Amp
làm công suất có 45volt đối thì bạn phải lấy là 90volt (45 *2 = 90)
1225 : 90 = 13.6 Amppe
* tính số vòng dầy cần quấn lấy 42 chia cho diện tích lỗi biến áp (S)
42:35=1.2vòng ta có 1volt
***=> 42 là thông số silicon của BA thường lấy 45 là chuẩn vì biến áp ta mua ngoài chợ không đủ chấp lượng còn biến áp bạn lấy trong mấy cái máy cũ ra có thể lấy là 42 hoặc 40 là tốt lấy thông số thấp quá dễ bị nóng
bạn lấy 90v nhân cho số vòng của 1v
90 * 1.2 =108 vòng cuộn thứ cấp
cuộn sơ cấp thì 220 *1.2 =264 vòng dây

cách quấn BA chữ EI

lấy chiều dài *cho rộng=..>.. diện tích lõi S
vd X5cm Y4cm => 5*4=20
lay 42:S=..>..vong/V
vd 42 : 20 = 2.1 vòng ta có 1volt
nguồn điện bạn dùng là 220v và mạch công suất dùng nguồn lạ 45volt đối tức là 90volt không tính mới giữa
sơ cấp =>220 * 2.1 = 440 vòng cuộn thứ cấp 90v *2.1 = 189 vong
bạn quấn 94 vòng cho ra mối giữa thế là có 45v đôi ( nguồn đối xứng)
công suất của BÀ (w)
=> S *S => 20*20 =400W
tính kích thước dây quấn
sơ cấp 400W : 220v = 1.8A dây thứ cấp 400W : 90v = 4.4 A
sao khi tính toán xong lấy bút mà ghi lại tất cả thông số ra giấy cho nhớ rồi nhìn theo bản này mà ra chợ mua dây về mà quấn
như vậy với biến áp 400W cuộn sơ cấp là 1.8A bạn chọn dãy số thứ tự là 21 là 0.7mm là 1.6A nên chọn đúng kích cỡ hoặc nhỏ hơn một chức không chọn lớn hơn sẽ làm nóng biến áp
và cuộn thứ cấp là 4.4A thì chọn số 17 hoặc 16 là 1.1=>1.2mm không quá lớn sẽ làm nóng BA và không đủ khoảng trống quan hết dây đồng nhỏ quá thì thiếu ampe hí.hí.hí... quán sao cũng được có cháy người khác mới có bán được
í.i í i....ừ một chức nữa là quên rồi quấn biến áp toàn bộ là ra volt AC nhé bạn còn mạch công suất của bạn có ghi là +45v - 45v là ĐC (điện một chiều) nhé bạn phải tính ra volt AC mới tính toán làm và quan biến áp cái này thì dễ ẹt. ẹt.ẹt.. ...!!!!!
45 : 1.4 =32vAC nguồn đôi thì là (45+45):1.4 =64vAC
*******mình chỉ cho bạn một cách tính mẹo để mau dây đồng vừa đủ để quan biến áp không bị du hoac thiếu tiết kiệm tiền khi mua bạn làm như sao
với biển ap EI có X5cm và Y4cm tính chu vi là dài cộng rộng nhân hai => 5+4*2 = 18cm cuộn sơ cấp là 1.8A bạn chọn dây số thứ tự là 21 là 0.7mm là 1.6A có số gram là 3.7g trên 1met ( số gram ở đây là đầy đông nguyên chất là dây xịn còn ta mưa có thể là đây không tốt do bị pha nhôm hoặc tái chế lại tốt nht là đêm theo cái cân điện tử hoặc mượn cắt ra 1met mà cân thử rồi tính)
bạn quấn cuốn sơ cấp là 440 vòng => 440 *18 =7920cm =>79.2met (1m=100cm)
=>79.2m * 3.7g = 293g làm tròn 300g => 0.3kg (1000g=1kg) ok !!! như vậy là bạn quân vừa đủ quá tốt rồi cuộn thứ cấp bạn cũng làm giống như vậy "nhưng" chu vi của lỏi BA đã tăng thêm một chúc do ta đã quấn cuộn sơ cấp bạn chỉ việc cộng thêm cho nó vài cm là ok 18cm=> 20. 21.22cm v. v.... tùy theo BA lớn hay nhỏ


** bạn nên nhớ một điều quan trọng là với biển áp EI chỉ lấy được không tới 85% công suất thật của nó nếu muốn làm Amply có công suất 300W mono thì làm biến ap 400W còn Steo 600W thì có BA trên 800W với biến áp tròn (xuyến) thì lấy được trên 90% công suất của nó 1225W làm được Amply có công suất 1000W mono và 500W cho Streo
mong là hướng dẫn trên sẽ có ích cho bạn
em cũng mong anh HuynhDoan đăng lên cho các bạn tham khảo

Em cam on anh , va cam on bac huynh doan da lap trang wep nay de moi nguoi cung chia xẻ kien thuc , em cam on anh da tra loi cau hoi cua em tai vi hom nay em gep 2 cuc lai thanh 1 cuc lam cho tranfo dai ra quan di quan lại dong ampe ra yêu ot danh ko noi vi anh em da mo rong tam mat .

Thảo luận bởi Hao nguyen van:

Anh oi cho em hoi cach quan chu El 42:s là 42,là so gi vay ? Em quan bien áp chu El x=3,6cm y=14cm anh tinh dung giúp em giay so cap quan loai day gi ? Bao nhiêu kg nhieu vong ? Thu cap quan day gi ? Bao nhiêu kg bao nhiêu vong ? Em tinh quan ra 50 / 50 mong anh giúp dung vo thang .

thì ở trên mình đă chỉ rõ ràng cách tin rồi đó thông số 42 là số thông tư % được pha với thép để làm ra những tập thép có tính dẫn từ tốt để làm BÀ tỉ số %của thép càn ích ức là có thông từ cao dẫn từ tốt ne ta sẽ lấy số thấp 40 ,38 v. v..v .....  (chỉ có BA nhập và trong mấy nghĩa địa cũ mới có BA tốt thôi còn ta mua ở chợ thì hên suối có thề là làm từ những tập thiết không chừng vi ta đâu biết và cũng đâu có thiết bị mày móc để đó đạt nên lấy số 45 quấn cho tốt) với BA của bạn là 3.6cm và 14cm thì S= 3.6.*14 =50.4cm => công suất của BA là 50.4*50.4 =2540W 42/S =>42/50=0.83 vòng/v(ở đây mình tính theo BÀ tốt nhé con BA của bạn nếu mua ở chợ thì lấy hơi cao một chuc 45)
cuộn sơ cấp là 220*0.83 =183vong đẩy quan là đầy 1.8mm
cuon sổ cap là 100*0.83 =84 vọng quấn dạy 2.8mm bạn quấn 42 vòng cho ra mối giữa rồi quấn tiếp 42 vòng nữa là đuoc 50 ,50 (nguon đối xứng) tất cả điều là dây đồng một số BÀ mua ở chợ dem về có thể quấn bằng dây nhôm nên kém chất lượng dễ bị cháy
mà mach cong suất của bạn là bao nhiêu volt mà bạn quan BA 50 50 dữ vậy nó cho ra là +70 -70volt DC đó nhẹ bàn mạch của bạn có chịu nỗi không
**** có một mẹo để biết BÀ có tốt không là bạn nhìn các tầm chữ E màu càng xám là tốt còn trắng quá (giống như thiết) thì không tốt
