Mạch relay của ampli Thái Hoa

Em có thí nghiệm bằng pin tạo áp DC ở ngõ ra loa để kiểm tra hoạt động của cặp transitor dò áp DC của bo nguồn xuyến LKE. Bo này chỉ dùng 2 con giống T1 và T2 trong mạch Thái Hoa và được nối tắt hai chân C, không dùng con T3 như của Thái Hoa. Nhưng Relay chỉ ngắt khi có áp DC ngõ loa ở chiều này mà không ngắt khi đổi ngược cực của pin.

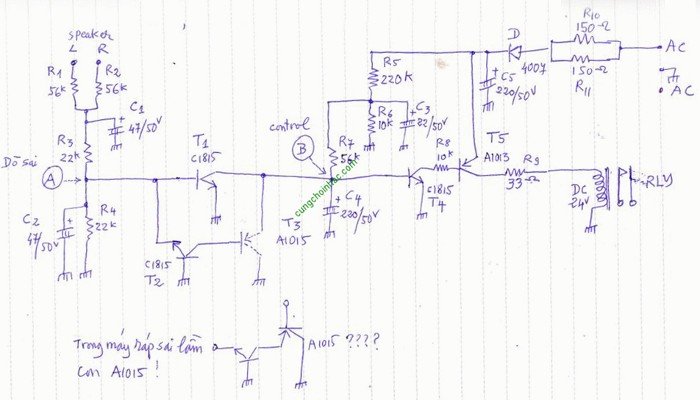

Như vậy con T3 A1015 trong mạch Thái Hoa mà ráp đúng chân như anh vẽ ở trên chắc là có vai trò của nó. Nếu bỏ nó đi mà nối tắt 2 chân C của con T1 và T2 thì khi có áp âm ở điểm A trong mạch thì về lý thuyết, con T2 dẫn sẽ làm tụt áp điểm B trong mạch và relay ngắt. Tuy nhiên, hình như cực âm của pin đặt vào điểm A không đủ làm sụt áp điểm B nên relay vẫn không ngắt, cho nên có lẽ Thái Hoa phải thêm con T3 A1015 vào.

Em dùng pin làm thí nghiệm như trên với bo nguồn khác của LKE thì hoạt động tốt khi đặt áp DC ở ngõ ra loa cả âm lẫn dương, vì bo này dùng 3 con trans T1, T2, T3 y như của Thái Hoa.

Thảo luận bởi huynhdoan2000:

N

bác cho e hỏi, e có mua 1 board nguồn 4 tụ có relay, em cấp nguồn từ biến áp vào board thì relay lên đèn đỏ từ từ nhưng ko nhảy, e đo thì chỉ 14v, như vậy là do board hư hả bác , vì e thấy relay ghi 24v
