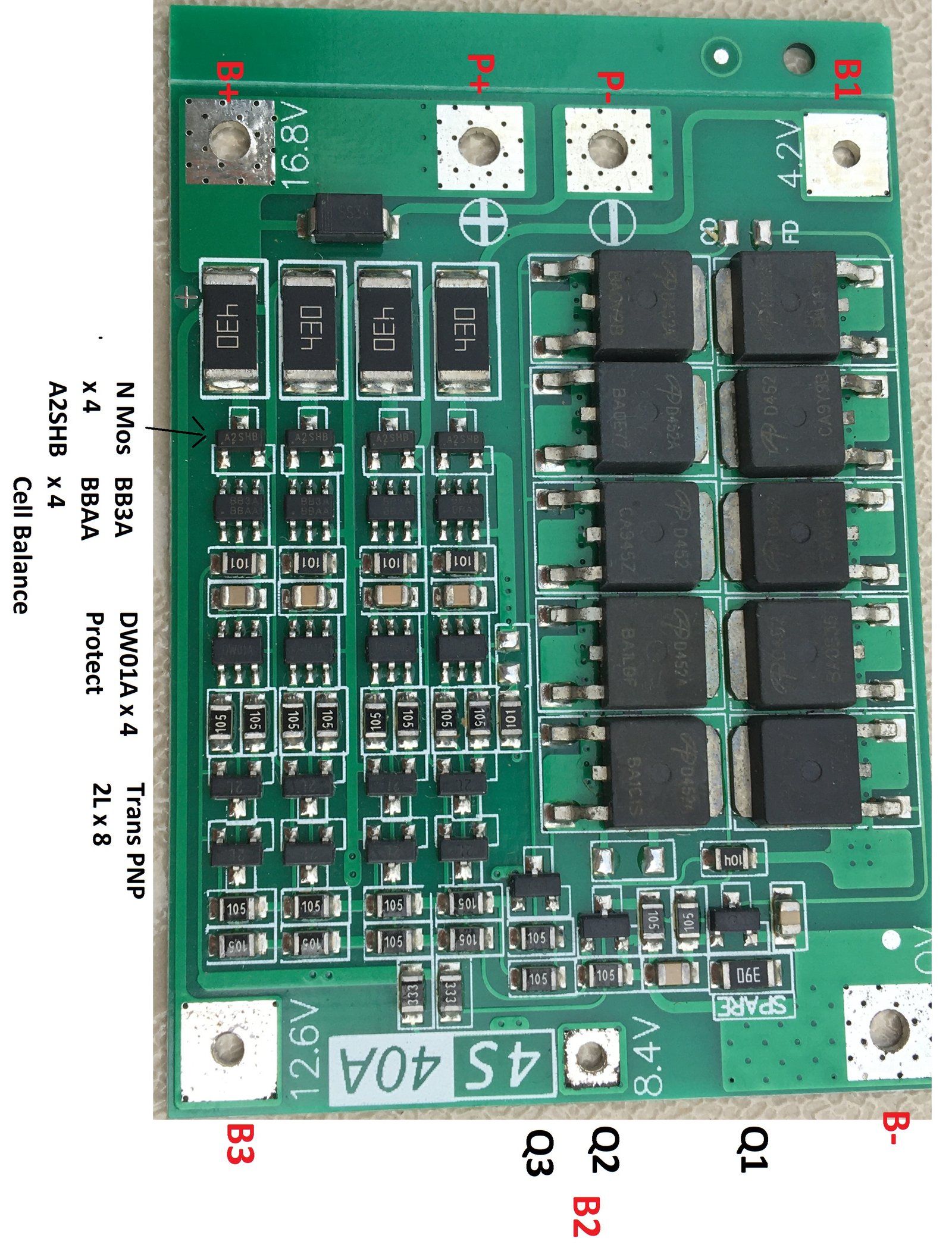

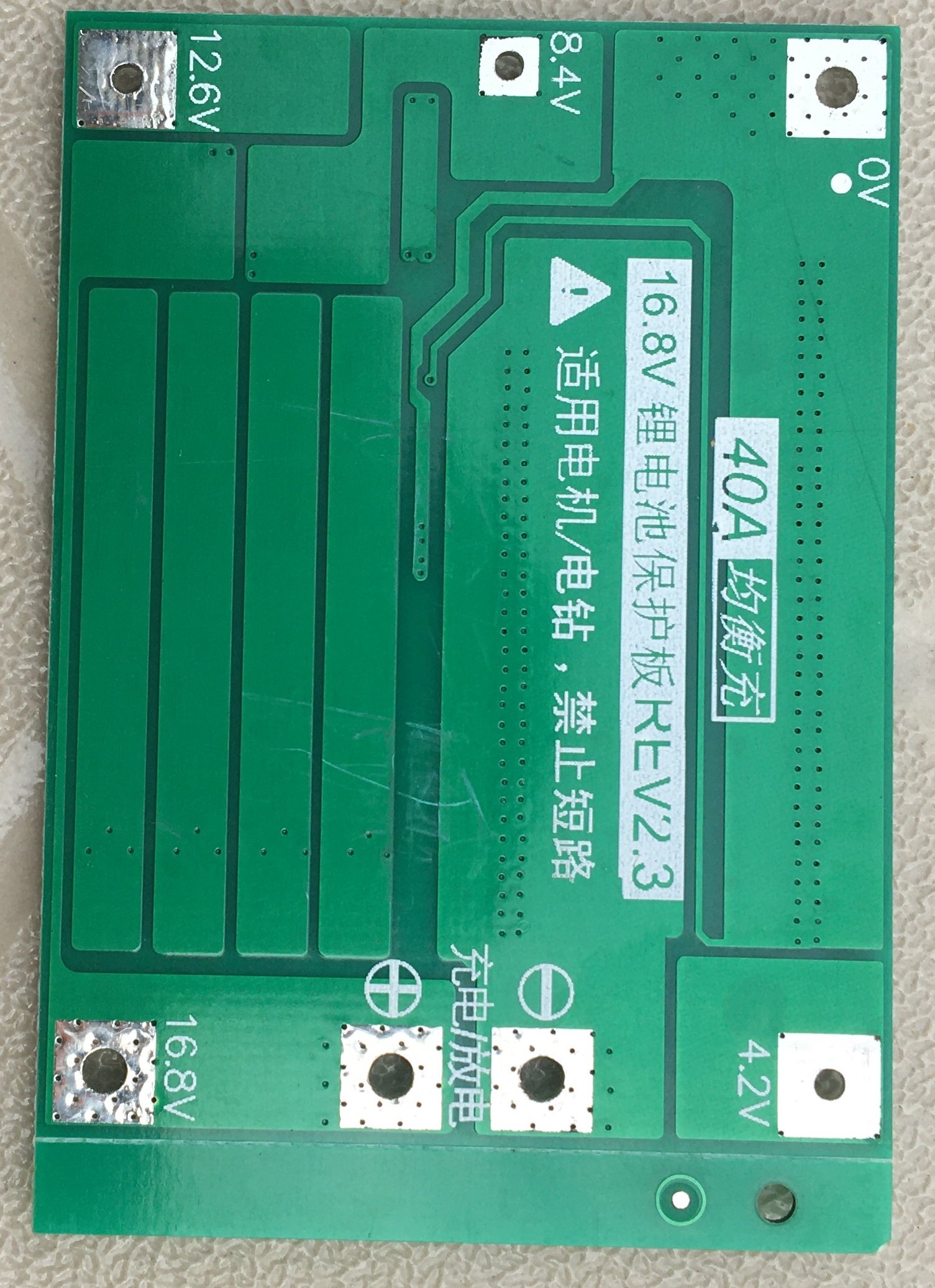

Sau đây là mạch BMS 4S , 16v8 , 40A . Nó cũng giống giống mạch 3S .

alt

alt

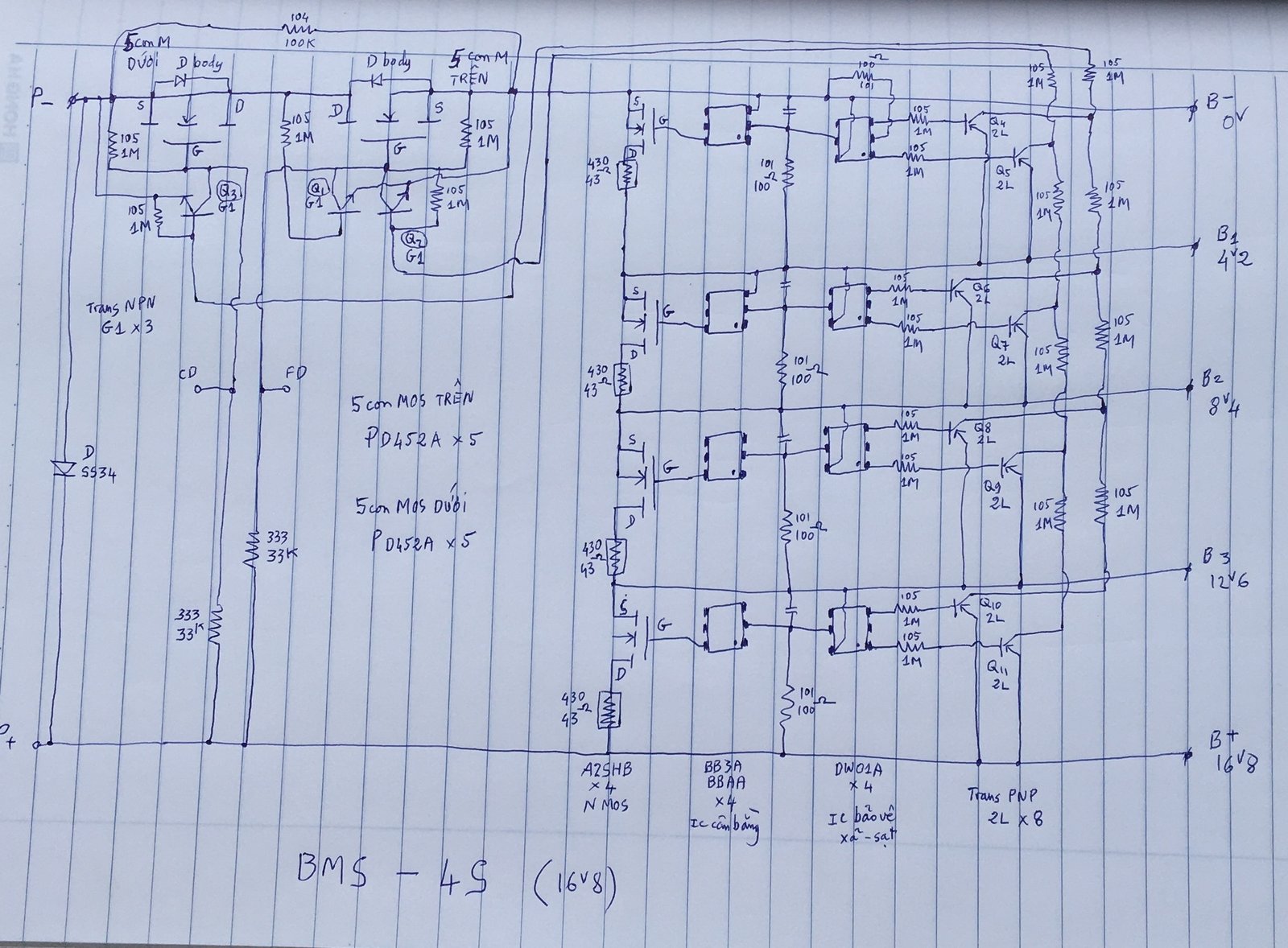

Sau đây là sơ đồ mạch điện nguyên lý ...

alt





Xin đính chính lại sơ đồ 3S ...

Do tớ ghi lầm  điện trở 105 là 100k ??? Điện trở 106 là 1M ??  Thật ra 105 phải là 1M , còn 106 phải là 10M !

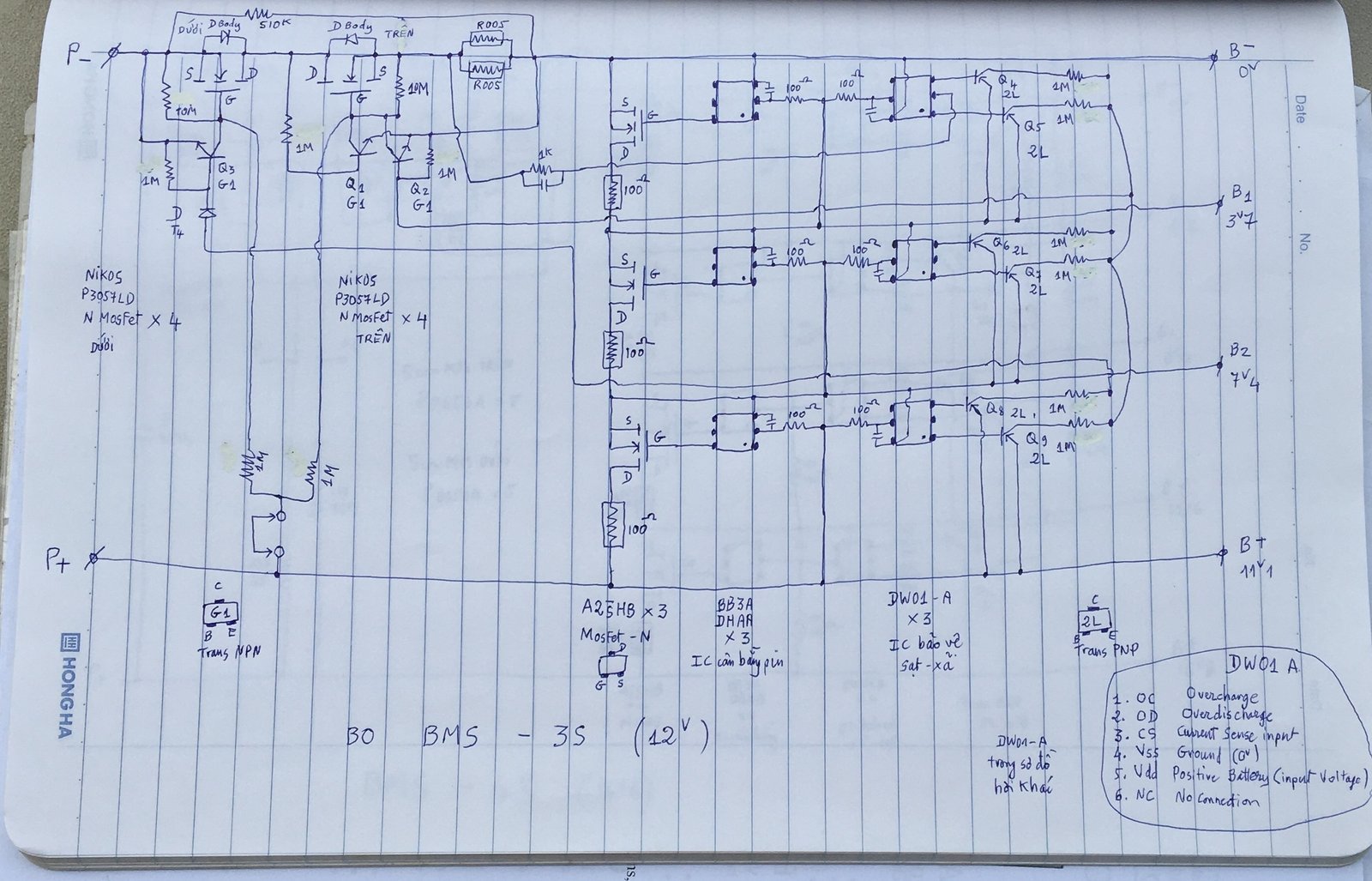

Và xin post lại sơ đồ 3S ...

alt
