Đồng hồ kim vạn năng , hiệu Samwa ...là đồng hồ đo thông dụng .

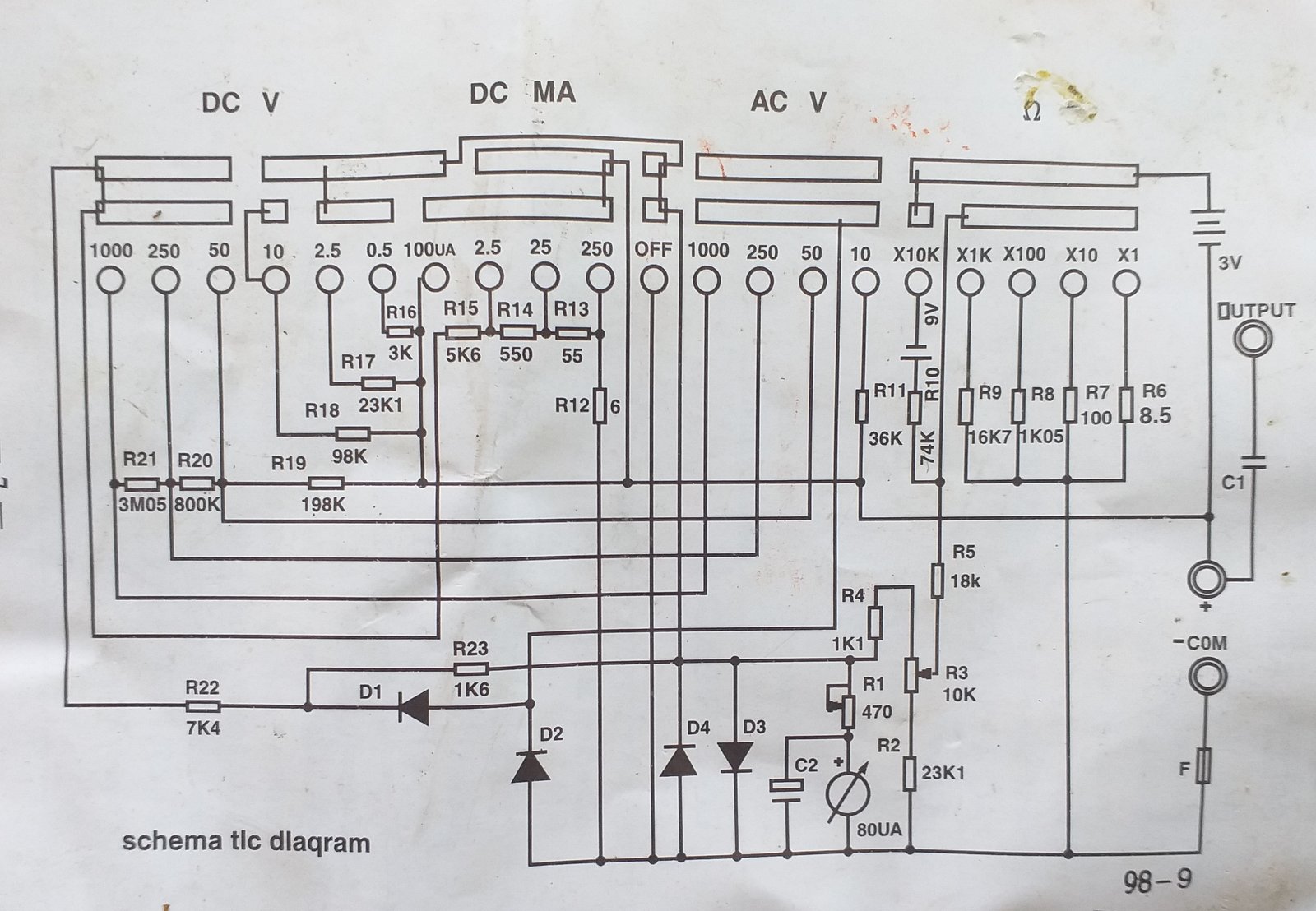

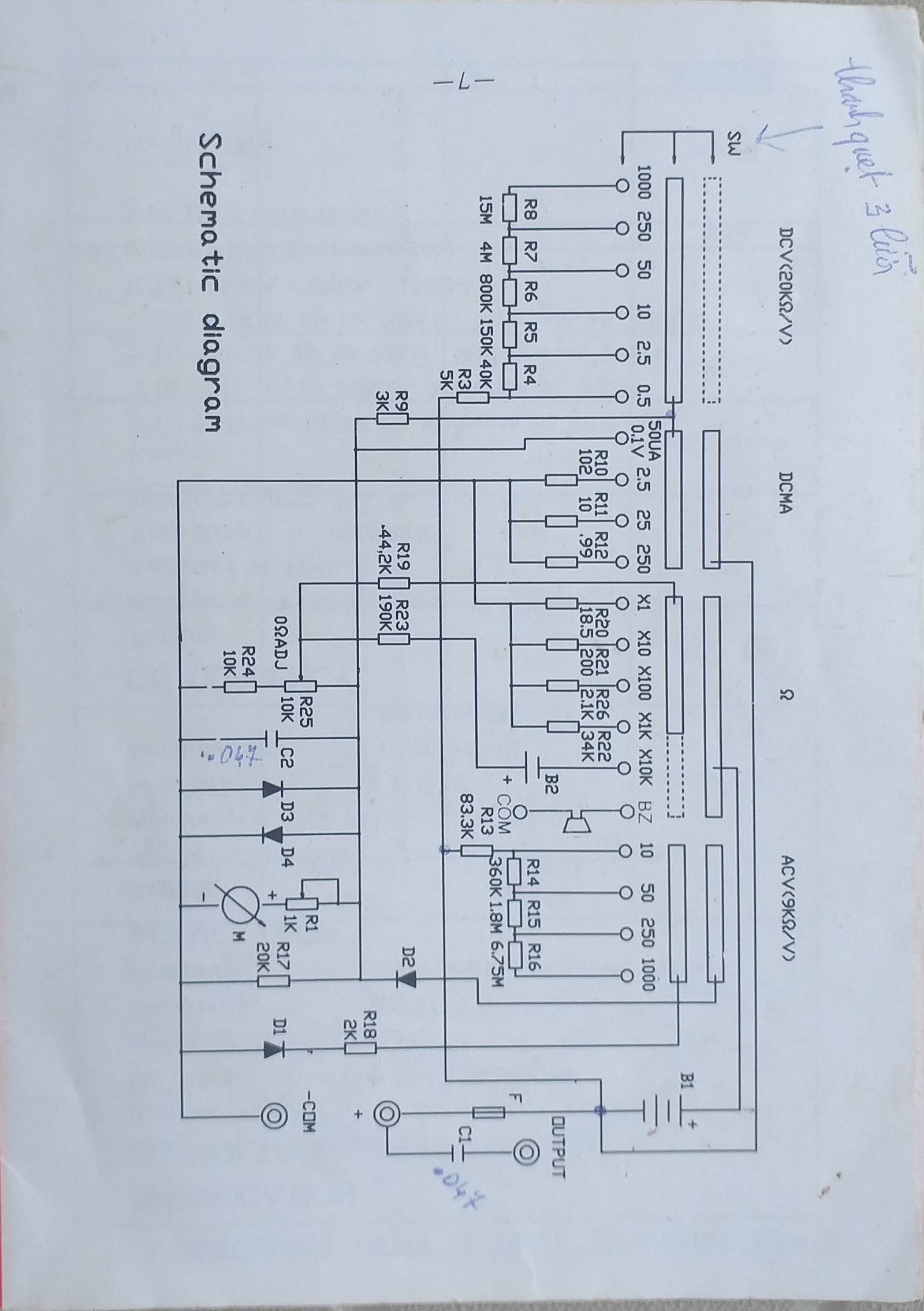

Sau đây là sơ đồ gốc ...
Có tất cả là 20 thang đo . Trong đó có 1 thang đo OFF . Khi ta xoay núm vặn ...thì miếng đồng nhỏ trong núm vặn ...sẽ "nối dính " hình tròn [ ví dụ x1 ] vào 2 miếng hình chữ nhật ở trên nó ... Ta xoay núm được tất cả là 20 lần , lần 21 là trở về chỗ cũ ...Sau khi xoay núm vặn ...thì các bạn tra cứu đường đi của nó để biết gồm có những linh kiện gì để đo ...
Ta thấy đầu trừ của bản thân đồng hồ [80UA] ...luôn luôn nối vào cỗng -COM [ que đo màu đen ] [ có 1 cầu chì F ] . Như vậy , ta chỉ cần tra cứu cỗng + [ tức que đo màu đỏ ] ...đi qua các linh kiện gì . Sau nầy , nếu hư ở thang đo đó , ta sẽ kiểm tra các linh kiện liên quan đến thang đo đó ...Lưu ý , đường đi của thang đo sẽ tẻ ra nhiều nhánh , vừa song song vừa nối tiếp ...búa xua . Nhưng kết cục là đến R1 [470 ohm ] để vào đầu + của bản thân đồng hồ 80UA . R3 là núm vặn 0 ohm ở trên mặt đồng hồ .

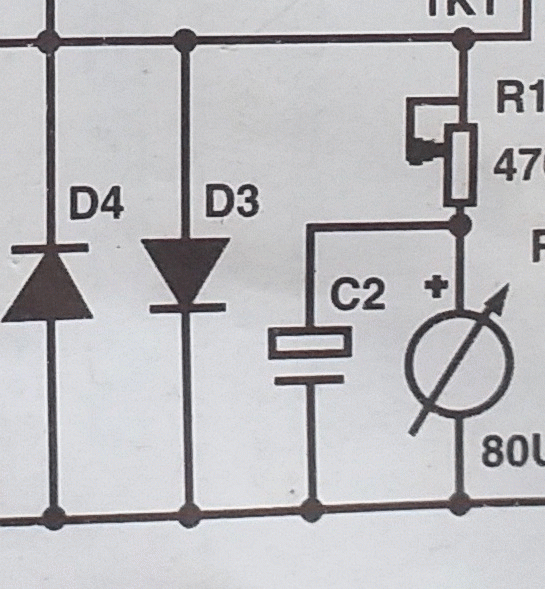

Bản thân đồng hồ 80UA ..sẽ có các linh kiện "bảo vệ " . Xem hình dưới ...
Linh kiện bảo vệ chung quanh đồng hồ 80UA ...bao gồm D3 , D4 , C2 , R1 [470] . Sau nầy , nếu muốn tự mình ráp ...thì cần thêm 4 linh kiện nầy . R1 [470] là điện trở cản bớt volt [ dòng ] vào đồng hồ , chứ không được "direct" . D3 D4 để bảo đảm ...không quá 0,7vdc vào đồng hồ .

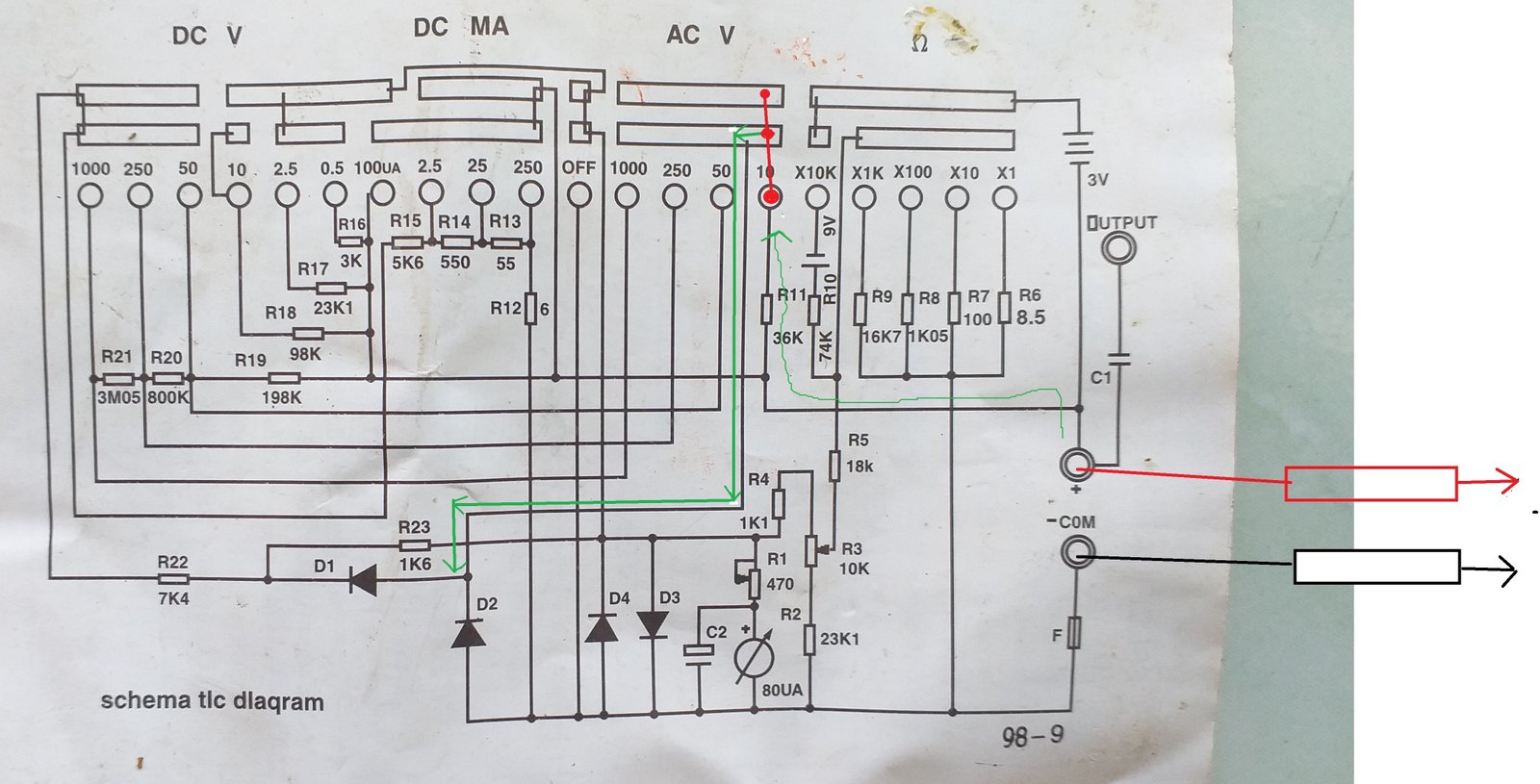

Để minh họa , sau đây là thang đo 10 vac ...nó sẽ đi qua các linh kiện gì ...

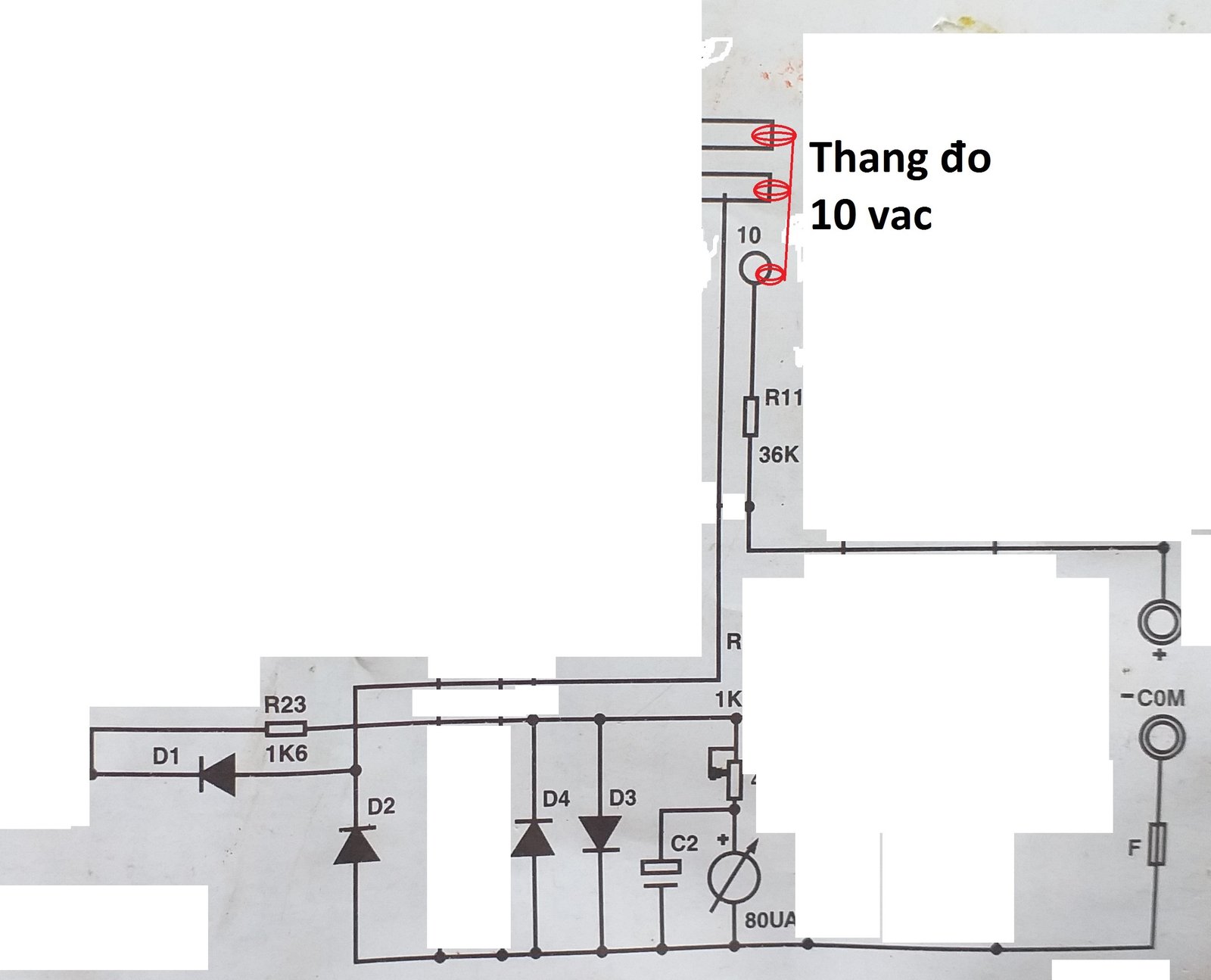

Đơn giản hơn ...
Ta thấy , để đo 10vac thì ... que đỏ sẽ đi qua R11 [36k] , rồi đến D2 nối masse [ cỗng COM] ...kiểu nắn tăng áp , và đi qua D1 , R23 [ 1k6] ...và đến R1 [470] .
