Giả sử ta có nhiều cái bo như Mic , Music , Echo ,v.v...Ta muốn trộn chung lại ..thành một tín hiệu duy nhất . Ta cần ráp thêm 1 bo Mixer [ trộn ] ...để tiếp nhận tín hiệu của các bo đó và cho ra 1 tín hiệu duy nhất . Trong ampli karaoke là bo Master . Phần mở đầu nó sẽ nhận tất cả tín hiệu các bo để trộn và sau đó cho qua Bass-Treb-Mid và đưa vào tầng CS .
Tầng Master của ampli karaoke dùng 4558 để trộn mở đầu , ráp theo kiểu "không đảo" . Ưu điểm của cách ráp nầy là giữ nguyên "pha" của các bo và hskđ thường là 1/1 . Cách ráp "không đảo" có ngõ vào lớn [ lợi trầm ] . Nhưng "trôn" sẽ dễ bị nhiễm qua lại với nhau .
Ta ráp kiểu "đảo" thì trộn sẽ không bị xen lẫn qua lại , nhưng ngược pha và trở kháng tùy vào con trở "trộn" . Có mạch ráp kiểu đảo để trộn ...họ dùng các con trở 1M , tức chân 2 qua 1 hoặc 6 qua 7 ...ráp con 1M , cón các bo ráp vào ...đều xài trở 1M . Trộn rất tốt , không bị xen lẫn nhau . Đây là nói xài opamp [4558,TL082 ,....]
Một kiểu ráp trộn khác là xài con FET [K30] . Tính ưu việt rất cao [ theo lý thuyết ] . Có thể ráp đảo pha hoặc không đảo , tùy ý ....

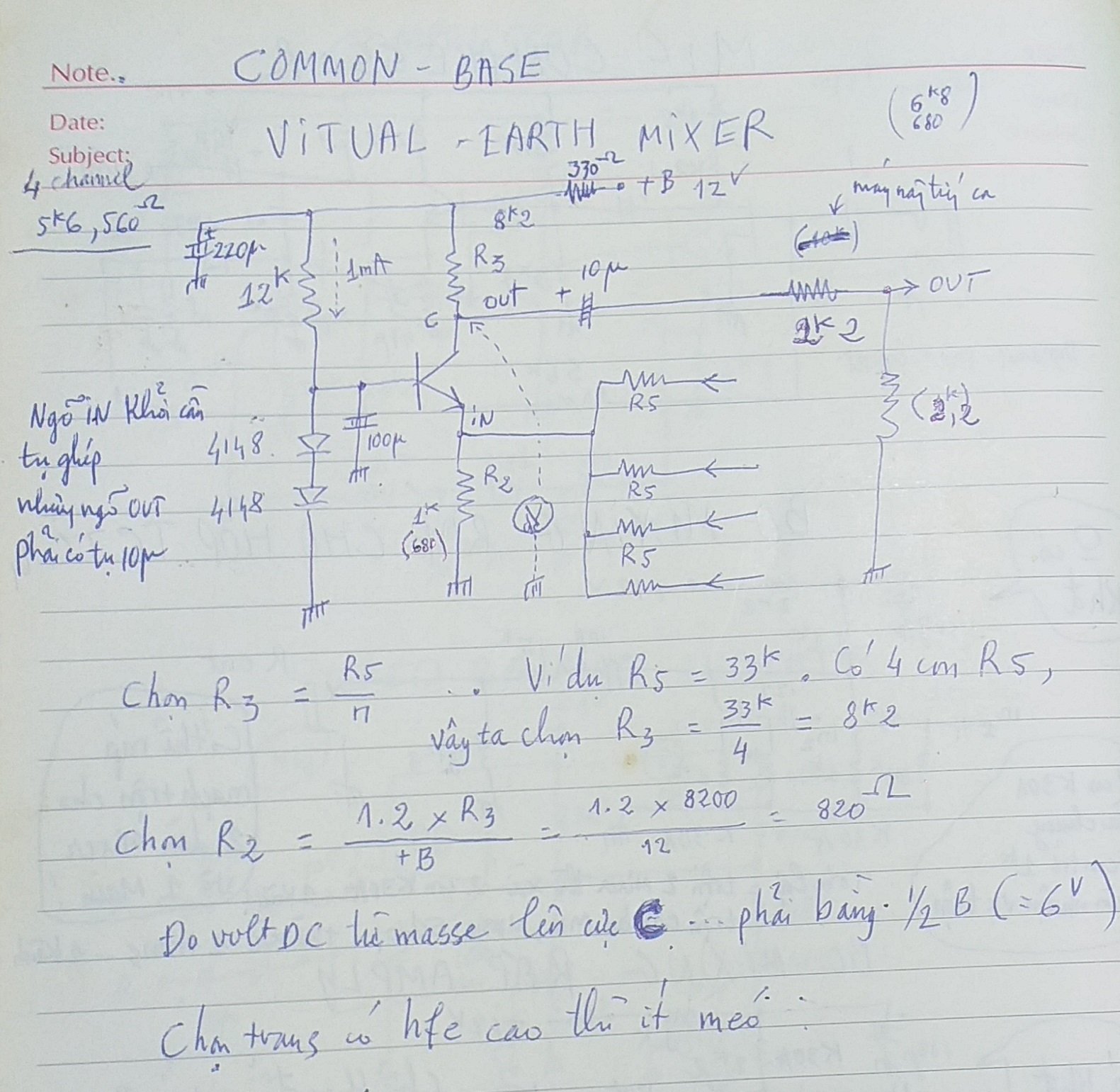

Sau đây là một mạch mixer dùng chỉ 1 con trans [ trans gì cũng được như C1815,...] Nó ráp theo kiểu Base chung . Tín hiệu các bo sẽ vào cực E có con trở thấp 1k ...Nên có thể xem nơi đó [ cực E ] là "đất" [ tức áp ngang con trở 1k rất thấp , gần bằng 0v ] . Ví dụ , bo có con trở 22k , khi vào cực E chỉ có con trở 1 k nối đất ...thì tín hiệu bị chia ra 22 lần , còn lại chút xíu để vào "bên trong" cực E trans để kđ . Chút xíu nầy khi qua các bo khác ...cũng chằng ảnh hưởng gì ... Chúng ta có thể tính toán cho ra các con trở để lắp ráp ...một cách chính xác ...
Sau đây là sơ đồ lắp ráp ...
