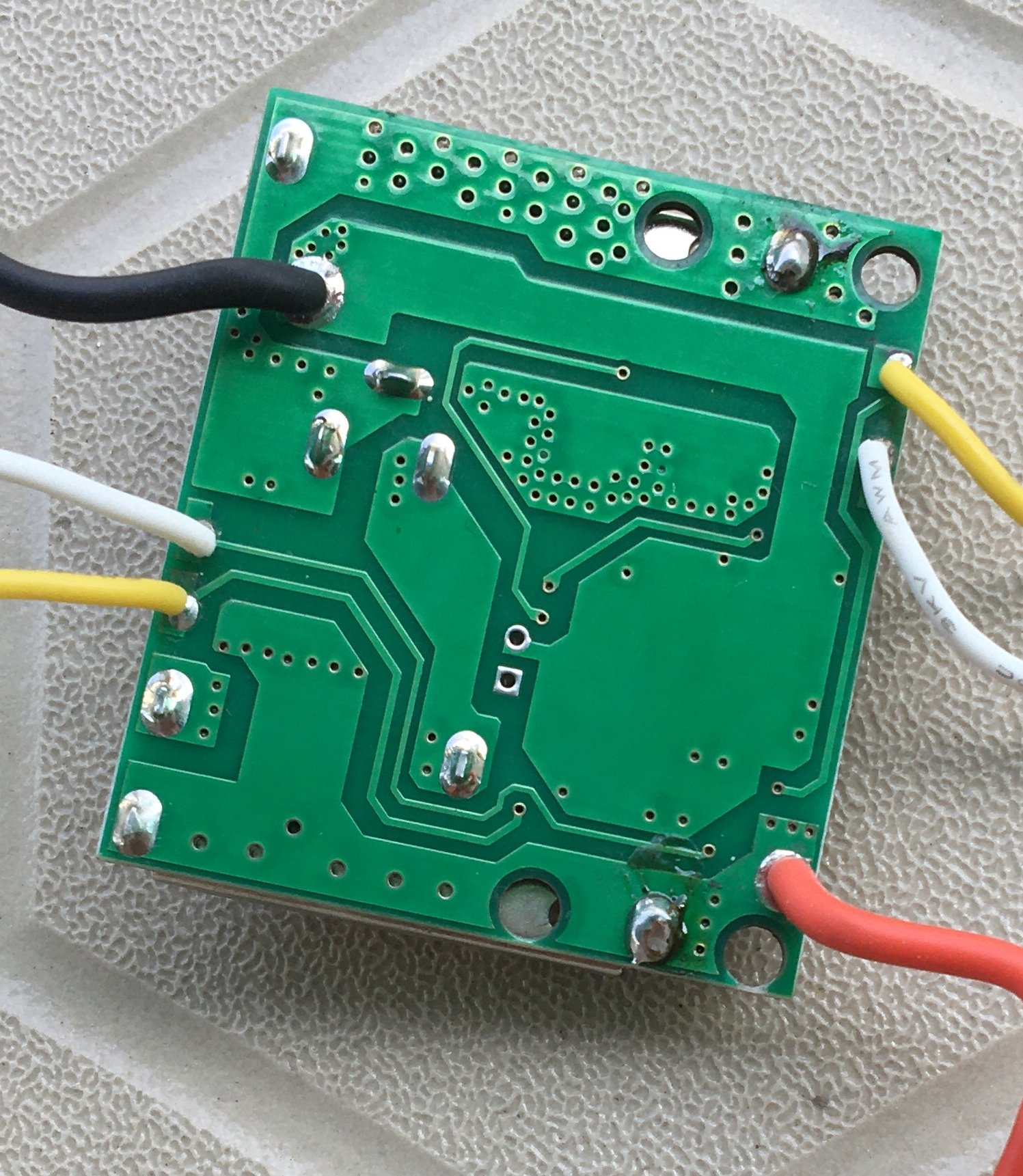

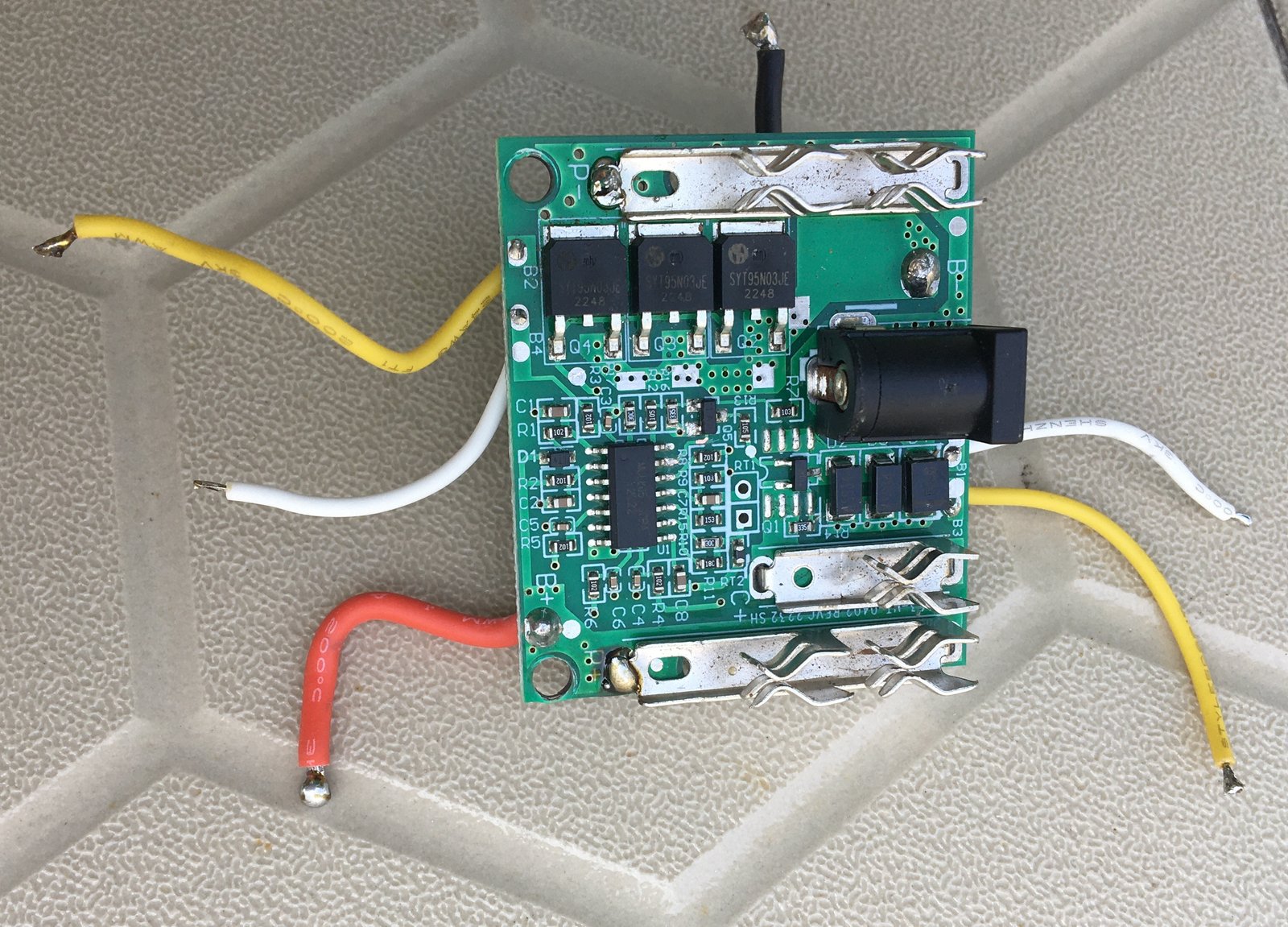

Mạch BMS của pin 5 cell, 21v

Tớ vào Google Gemeni để hỏi một số vấn đề về mạch nầy ...
IC 8 chân có kí hiệu 9435-2141 ở trên bo BMS của pin 21v là linh kiện gì ?
Gemini said
Linh kiện có ký hiệu 9435 (mã đầy đủ thường là SI9435, ME9435, FDS9435 hoặc AO9435) trên mạch BMS của pin 21V là một MOSFET công suất kênh P (P-Channel MOSFET) đóng gói dạng dán SOP-8.
Dãy số phía sau (-2141) thường là mã lô sản xuất (Lot number/Date code) của nhà máy, không ảnh hưởng đến thông số linh kiện.
Thông số kỹ thuật chính của IC 9435
• Loại linh kiện: P-Channel Power MOSFET.
• Điện áp cực má - cực nguồn tối đa (VDS): -30V.
• Dòng điện tải liên tục tối đa (ID): Từ -4.6A đến -5.3A (tùy theo hãng sản xuất).
• Điện áp điều khiển cực cổng (VGS): ±20V.
• Trở kháng khi dẫn (RDS(on)): ~30m$\Omega$ – 50m$\Omega$ (rất nhỏ, giúp giảm hao phí điện năng và giảm phát nhiệt).
Vai trò của IC 9435 trên mạch BMS pin 21V
Trong mạch quản lý pin 5S (18V – 21V), IC 9435 đóng vai trò làm công tắc điện tử (Load Switch):
CD8227GP Datasheet
1. Khóa/Mở đường sạc hoặc xả: IC bảo vệ BMS (thường là IC chuyên dụng 8 chân hoặc 16 chân nhỏ hơn) sẽ phát tín hiệu điều khiển vào chân Gate của 9435 để ngắt dòng điện khi phát hiện sự cố.
2. Bảo vệ pin: Ngắt kết nối khi pin rơi vào các trạng thái quá áp (sạc quá đầy), thấp áp (xả quá cạn), quá dòng hoặc đoản mạch.
Dù có 8 chân, cấu trúc bên trong của 9435 chỉ bao gồm 3 cực chính (G, S, D) được nối chung chân để chịu dòng tốt hơn:
DatasheetCafe
• Chân 1, 2, 3: Nối chung thành cực S (Source - Nguồn).
• Chân 4: Cực G (Gate - Cổng điều khiển).
• Chân 5, 6, 7, 8: Nối chung thành cực D (Drain - Máng).
Mẹo kiểm tra và thay thế
• Cách đo kiểm: Dùng đồng hồ VOM ở thang đo đi-ốt. Đo giữa cụm chân D (5-8) và cụm chân S (1-3) sẽ thấy có 1 chiều lên kim (do diode ký sinh bên trong MOSFET) và 1 chiều không lên. Nếu cả 2 chiều đều thông (kêu tít tít hoặc bằng 0 Ω) thì MOSFET đã bị chập/hỏng.
• Linh kiện tương đương thay thế: Nếu không có sẵn 9435, bạn có thể thay thế bằng các MOSFET kênh P chân SOP-8 có thông số tương đương hoặc cao hơn (VDS≥30V, ID≥5A) như: AO4407, SI4435, AO4435, FDS6675.
Có mạch nó thay bằng con J401 3 chân , xài được không ?
Gemini said
Hoàn toàn xài được và chạy rất tốt, miễn là vị trí chân cắm trên bo mạch phù hợp với dạng vỏ của linh kiện mới.
Con J401 (mã đầy đủ thường là 2SJ401 hoặc tương đương) cũng là một P-Channel Power MOSFET. Sự khác biệt chính giữa hai con này nằm ở kích thước, kiểu đóng gói và khả năng chịu tải:
Bảng so sánh 9435 vs J401
Thông số IC 9435 J401
Dạng vỏ (Package) SOP-8 (Dán 8 chân nhỏ) TO-252 (DPAK - Dán 3 chân lớn) hoặc TO-220/262
Điện áp tối đa (VDS)
-30V -60V (Chịu áp cao hơn)
Dòng tải tối đa (ID)
~5A 15A – 20A (Gấp 3–4 lần 9435)
Khả năng tản nhiệt Trung bình Rất tốt (nhờ lưng tản nhiệt bằng kim loại)
Lý do bo BMS dùng J401 thay vì 9435
1. Chịu tải xả lớn hơn: Các bo BMS chất lượng cao hoặc dùng cho máy khoan/máy cắt công suất lớn thường chọn MOSFET dạng 3 chân (như TO-252) vì nó chịu dòng xả liên tục lớn hơn nhiều so với dạng 8 chân dán SOP-8.
2. Bền và mát hơn: Dạng 3 chân có miếng tản nhiệt kim loại lớn hàn trực tiếp xuống bo mạch, giúp MOSFET không bị quá nhiệt dẫn đến ngắt mạch hoặc cháy nổ khi ép tải.
Lưu ý quan trọng khi thay thế
• Nếu bo mạch thiết kế sẵn chân J401 (3 chân): Bạn đóng con J401 vào là chuẩn nhất.
• Thứ tự chân của J401 (TO-252):
o Chân 1 (bên trái): Gate (G)
o Chân 2 (lưng kim loại ở giữa): Drain (D)
o Chân 3 (bên phải): Source (S)
• Trường hợp bo cũ dùng SOP-8 (8 chân): Nếu bạn muốn độ con J401 (3 chân) vào bo vốn thiết kế cho 9435 (8 chân), bạn cần câu dây đúng chân:
Mouser Electronics
o Nối chân G của J401 vào chân 4 của ổ SOP-8.
o Nối chân S của J401 vào cụm chân 1-2-3 của ổ SOP-8.
o Nối chân D của J401 vào cụm chân 5-6-7-8 của ổ SOP-8.
nhưng con J401 ở đây , nó nhỏ xíu y như con trans 1AM . Vậy nó xài tốt không ?
Gemini said
Con J401 nhỏ xíu kiểu chân SOT-23 (giống hệt con transistor 1AM) KHÔNG THỂ xài thay thế trực tiếp cho con 9435 làm công tắc xả/sạc chính được.

Dạng vỏ SOT-23 nhỏ xíu của linh kiện 3 chân. Source: Nantian Electronics
Lý do không thể dùng thay thế cho 9435:
1. Dòng chịu tải quá nhỏ: Linh kiện vỏ SOT-23 nhỏ như con 1AM chỉ chịu được dòng tối đa khoảng 2A đến 4A (trong thời gian rất ngắn), trong khi IC 9435 chịu dòng 5A – 6A liên tục và tản nhiệt tốt hơn nhiều nhờ 8 chân dán rộng.
2. Nhiệt độ tăng nhanh: Do kích thước quá nhỏ, khả năng tản nhiệt của kiểu vỏ SOT-23 rất kém. Nếu lắp vào đường xả của khối pin 21V (dùng cho máy khoan, máy mài, thiết bị tải nặng), con J401 nhỏ này sẽ bị nóng chảy hoặc nổ ngay lập tức khi bấm máy.
Vị trí thật sự của con J401 nhỏ trên mạch BMS:
Nếu trên bo mạch BMS của bạn có con J401 nhỏ xíu này, nó không phải làm nhiệm vụ ngắt/mở dòng xả chính, mà làm một trong các nhiệm vụ sau:
• Tầng kích (Driver Transistor/MOSFET): Nó nhận tín hiệu từ IC quản lý pin để điều khiển kích mở cho các con MOSFET công suất lớn hơn.
• Mạch bảo vệ phụ: Dùng làm công tắc kích ngắt cổng sạc hoặc mạch cân bằng áp giữa các cell pin (dòng điện chỉ vài trăm milliampere).
Lời khuyên cho bạn:
• Không dùng J401 (SOT-23) để thay thế 9435.
• Để thay thế cho con 9435 (SOP-8) bị hỏng, bạn bắt buộc phải tìm đúng linh kiện có dạng vỏ SOP-8 (8 chân) tương đương như: AO4407, AO4435, SI4435, FDS6675, APM4435 để đảm bảo an toàn và chịu đủ tải cho khối pin 21V.
Con J401 3 chân nầy lại nằm thay thế cho con 8 chân
Gemini said
Nếu bạn thấy linh kiện 3 chân nhỏ dán ngay đúng vị trí của con 8 chân (SOP-8) cũ, điều này có nghĩa là thiết kế bo mạch BMS của bạn đã được nhà sản xuất cải tiến/thay đổi, chứ không phải ai đó câu nhầm linh kiện vào.
Nguyên nhân con 3 chân nhỏ vẫn chạy được trên mạch BMS
Linh kiện ký hiệu J401 dạng dán 3 chân nhỏ (thường là vỏ SOT-23) thực chất là một MOSFET kênh P thế hệ mới (Power MOSFET SMD).
1. Công nghệ mới nhỏ gọn hơn: Các dòng MOSFET kênh P đời mới sản xuất trong vỏ SOT-23 nhỏ bé nhưng có thể đạt nội trở RDS(on) cực kỳ thấp (chỉ khoảng 20mΩ−30mΩ) và chịu dòng ID từ 4.2A đến 5.5A, hoàn toàn tương đương công suất với con 9435 vỏ SOP-8 đời cũ.
2. Bo mạch hỗ trợ sẵn chân độ/chân thay thế: Nhiều nhà sản xuất thiết kế sẵn khu vực chân cắm lai (dual pad) trên PCB. Chỗ đó vừa có 8 pad nhỏ cho vỏ SOP-8, vừa có 3 pad lớn hơn cho vỏ SOT-23 để họ linh hoạt lắp linh kiện tùy theo nguồn hàng.

Cấu trúc chân D, S, G trên dòng IC 8 chân. Source: Robocon.Vn
Cách sơ đồ chân 3 chân (SOT-23) ăn khớp với vị trí 8 chân (SOP-8)
Nếu nhìn kỹ đường mạch đồng bên dưới, bạn sẽ thấy:
• Chân 1 (Gate) của con J401 dán vào đúng đường mạch nối với Chân 4 của vị trí SOP-8 cũ.
• Chân 2 (Source) của con J401 dán vào đường mạch chung của Chân 1, 2, 3 cũ.
• Chân 3 (Drain) của con J401 dán vào đường mạch chung của Chân 5, 6, 7, 8 cũ.
Bạn có nên giữ nguyên hay thay đổi?
• Nếu mạch BMS vẫn đang hoạt động tốt: Bạn cứ yên tâm sử dụng bình thường. Việc nhà máy dùng vỏ SOT-23 giúp giảm chi phí sản xuất và tiết kiệm không gian bo mạch.
• Nếu con J401 này bị hỏng (cháy/chập):
o Bạn có thể mua đúng con MOSFET dán SOT-23 kênh P (ví dụ: AO3401, SI2301, SI2305) để hàn lại vào vị trí 3 chân đó.
o Hoặc bạn hoàn toàn có thể mua con 9435 (SOP-8) hàn đè lên lại đúng 8 chân ban đầu của bo mạch, mạch sẽ càng tản nhiệt mát và bền hơn.

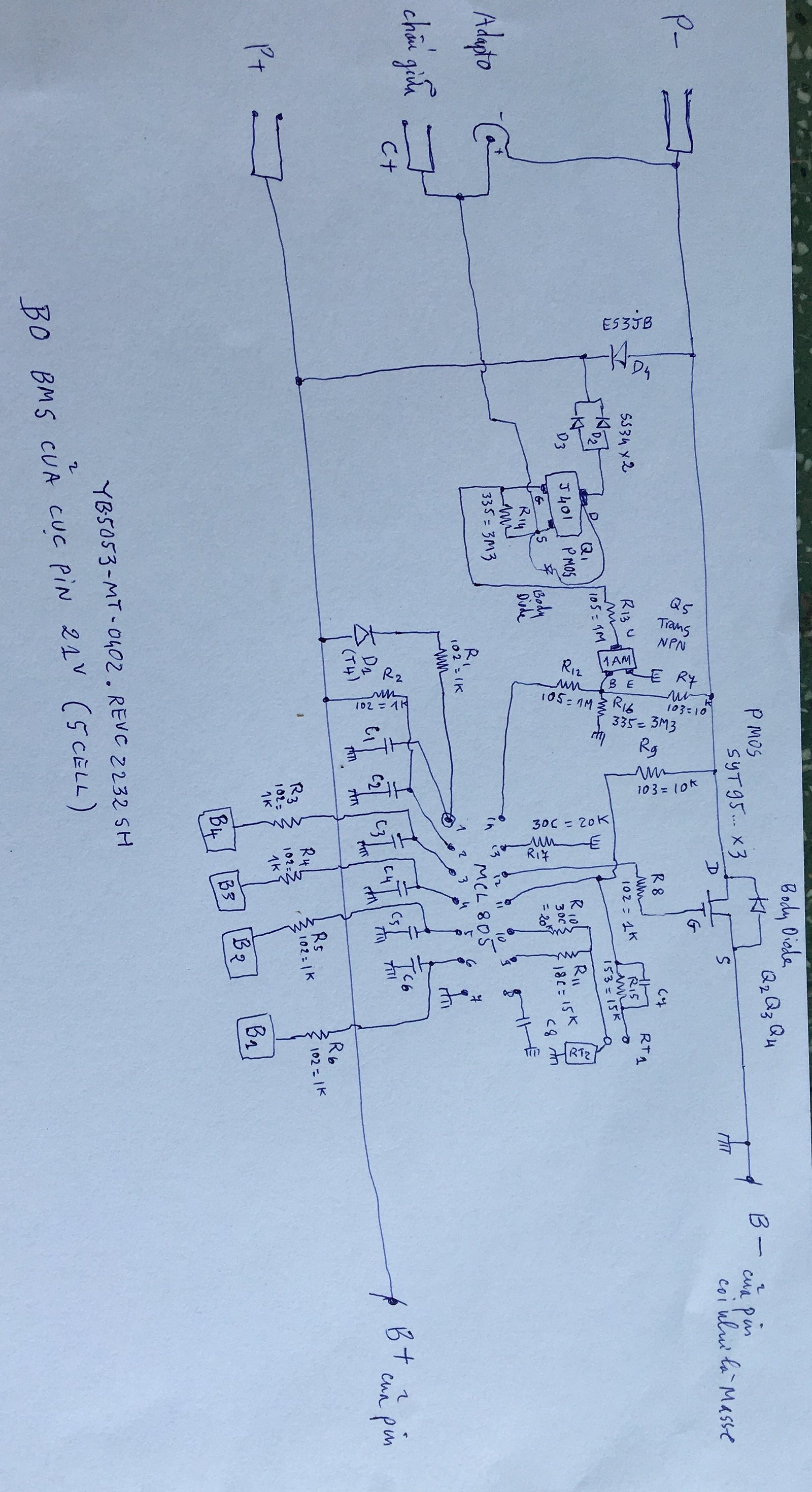

Chấu giữa của lổ ghim adaptor lại vào chân S của J401 và vào chân D qua diode và vào B+ của pin . Vỏ ngoài của Adaptor thì dính thẳng vào B- Vậy con 401 nầy làm nhiệm vụ sạt , phải không ?. Nó có ngắt điện khi sạt đầy hay không ?
Gemini said
Đúng chính xác, con J401 này nằm trên đường sạc (Charge Path) của khối pin.
Phân tích chi tiết sơ đồ mạch bạn vừa dò được:
1. Nguyên lý đường sạc trên mạch của bạn
• Nguồn Dương (+): Chấu giữa jack adaptor (+) → Chân Source (S) của J401 → qua thân MOSFET ra chân Drain (D) → qua Diode chống xả ngược → B+ của khối pin.
• Nguồn Âm (−): Vỏ ngoài jack adaptor (−) đi thẳng vào B- của khối pin (mass chung).
• Vì sao dòng sạc chỉ cần con J401 nhỏ? Khi sạc pin 21V, dòng sạc từ cục adaptor thường chỉ từ 1A đến 2A (nhỏ hơn rất nhiều so với dòng xả 15A – 30A khi chạy máy). Vì vậy, một con MOSFET P-Channel SOT-23 như J401 (chịu tải khoảng 3A–4A) là hoàn toàn đủ sức gánh đường sạc này.
2. Con J401 này có TỰ NGẮT khi sạc đầy hay không?
CÓ, nó đóng vai trò là công tắc ngắt sạc, nhưng việc quyết định khi nào ngắt phụ thuộc vào tín hiệu điều khiển ở chân G (Gate) của nó:
• Trạng thái đang sạc (Đóng mạch): IC bảo vệ trên bo BMS thấy điện áp pin chưa tới 21V → nó kéo chân G của J401 xuống mức thấp (hoặc nối mass) → J401 dẫn điện → dòng sạc đi từ Adaptor vào pin.
• Trạng thái sạc đầy (Ngắt mạch): Khi bất kỳ cell pin nào đạt ngưỡng an toàn (thường là 4.25V/cell hoặc tổng pin đạt 21V), IC bảo vệ sẽ ngắt tín hiệu ở chân G (đưa chân G lên mức cao bằng điện áp dương) → J401 bị khóa hoàn toàn → Dòng sạc bị ngắt, bảo vệ pin không bị sạc quá áp dẫn đến phồng/nổ.
3. Tác dụng của con Diode nối tiếp từ chân D vào B+
Linh kiện Diode gắn nối tiếp trên đường này có 2 nhiệm vụ rất quan trọng:
1. Chống xả ngược: Ngăn không cho dòng điện từ khối pin (21V) chảy ngược ra ngoài lỗ cắm adaptor khi không cắm sạc (tránh chập cháy nếu vô tình làm chạm chấu jack sạc).
2. Khóa Diode ký sinh của MOSFET: Bản thân trong con MOSFET J401 luôn có một diode ký sinh (Body Diode) nối giữa S và D. Nếu không có con Diode ngoài này, điện áp pin từ B+ vẫn sẽ đi qua Body Diode chảy ra lỗ cắm adaptor kể cả khi J401 đã ngắt.
Kết luận: Con J401 chính là công tắc ngắt sạc tự động của BMS. Nếu con này bị chập (thông chân S và D), pin khi sạc đầy sẽ không thể ngắt được nữa. Kích thước SOT-23 nhỏ gọn của nó hoàn toàn phù hợp cho nhiệm vụ chịu dòng sạc 1A−2A.
Nếu sạt bằng 2 chấu P+ P- của pin với cục sạt ngoại ...thì thấy không có chạy qua con J401 nầy ? Vậy sạt thẳng bằng 2 cực P+ P- vẫn được hả ?
Gemini said
Hoàn toàn sạc được, nhưng có 2 lưu ý sinh tử về độ an toàn mà bạn cần biết rõ trước khi sạc qua cổng P+/P-.
1. Tại sao sạc qua P+/P- lại không đi qua con J401?
Trên đa số bo mạch pin công cụ 21V (dạng chân phổ thông xài chung adapter chân cắm jack tròn):
• Mạch dùng 2 đường sạc riêng biệt:
o Cổng Jack tròn (chấu cắm tròn): Dòng sạc đi qua J401 (MOSFET ngắt sạc phụ) để kiểm soát đường sạc riêng nhỏ lẻ.
o Cổng P+ / P- (chấu cắm lớn tiếp xúc máy): Đây là đường công suất lớn. Mạch sẽ dùng các con MOSFET công suất lớn chính (nằm ở mặt dưới bo hoặc loại 8 chân/3 chân to hơn) để quản lý cả dòng xả xài cho máy lẫn dòng sạc đi vào.
Do đó, khi bạn cắm sạc vào 2 chấu P+ và P-, dòng điện sạc đi qua hệ thống MOSFET bảo vệ chính của bo chứ không đi qua con J401 nhỏ nữa.
2. Hai điều kiện BẮT BUỘC để sạc an toàn qua P+/P-
Nếu bạn dùng "cục sạc ngoại" (sạc bàn, sạc adapter kẹp dây...) sạc thẳng vào P+ và P-, bạn phải đảm bảo 2 yếu tố này:
A. Cục sạc ngoại PHẢI LÀ loại sạc chuyên dụng cho pin Lithium (Sạc thông minh CC/CV)
• Cục sạc phải có thông số đầu ra đúng 21V (hoặc 21V - 22V tối đa) và có đèn báo (Đỏ = đang sạc, Xanh = đầy).
• TUYỆT ĐỐI KHÔNG dùng biến áp nguồn tổ ong, nguồn vuông không tự ngắt, hoặc nguồn chỉnh dòng tùy ý. Nếu cắm nguồn không có chế độ giới hạn áp/dòng vào P+/P-, pin sẽ bị sạc ép quá áp dẫn đến phồng, cháy nổ.
B. Mạch BMS vẫn phải còn sống và ngắt được
• Khi sạc qua P+/P-, IC bảo vệ trên mạch BMS vẫn đo điện áp từng cell. Nếu 1 cell đạt 4.25V, BMS sẽ phát lệnh khóa dàn MOSFET chính trên P- để ngắt dòng sạc.
• Trường hợp mạch BMS đã bị hư MOSFET chính (bị chập thông chân) mà bạn vẫn sạc qua P+/P-, pin sẽ KHÔNG THỂ TỰ NGẮT khi đầy.
Tóm lại:
Cách sạc Qua linh kiện ngắt Nhận xét
Cắm jack tròn Qua con J401 nhỏ Sạc dòng nhỏ (1A−2A), an toàn, chuyên dụng cho sạc adapter dây.
Kẹp vào P+ / P- Qua dàn MOSFET chính của BMS Sạc được dòng lớn hơn (2A−4A với sạc bàn), bắt buộc cục sạc phải chuẩn 21V có tự ngắt.

Khi xài tải thì qua Mosfet chánh , ra P+ P- là bình thường . Nhưng khi sạt bằng P+ P- vào Mosfet vào B- của pin ...bộ mosfet cho qua dòng điện cả 2 chiều hả . Nó không cản lại như ở trans hả ?
Gemini said
Thắc mắc của bạn rất chính xác và chạm đúng bản chất kỹ thuật quan trọng của MOSFET!
Khác hoàn toàn với BJT Transistor thông thường (chỉ cho dòng đi theo 1 chiều cố định từ C sang E hoặc E sang C), MOSFET khi đã được KÍCH MỞ (ON) thì nó cho phép dòng điện chạy qua kênh dẫn theo CẢ 2 CHIỀU (từ D sang S lẫn từ S sang D) với điện trở cực kỳ nhỏ (RDS(on)).
1. Tại sao Transistor cản dòng chiều ngược lại, còn MOSFET thì không?
• Với Transistor BJT (NPN/PNP): Cấu tạo bởi 2 tiếp giáp P-N đấu ngược nhau. Khi bạn kích chân B, nó chỉ mở tiếp giáp theo đúng chiều phân cực thuận. Nếu đảo ngược cực tính điện áp (đảo chiều dòng điện), tiếp giáp P-N còn lại sẽ bị phân cực ngược và cản sạch dòng điện.
• Với Power MOSFET:
1. Khi CHƯA kích mở (Chân G ngắt/Off): MOSFET sẽ khóa. Nó chỉ cản dòng điện theo chiều chính, nhưng cho dòng điện đi ngược qua nhờ một Diode ký sinh (Body Diode) tích hợp sẵn bên trong cấu trúc bán dẫn của nó.
2. Khi ĐÃ kích mở (Chân G có điện áp điều khiển/ON): Kênh dẫn bán dẫn (N-channel hoặc P-channel) nối giữa cực D và S mở ra hoàn toàn. Kênh dẫn này hoạt động giống như một sợi dây đồng/công tắc cơ khí có điện trở rất nhỏ (vài m$\Omega$). Lúc này, dòng điện muốn chạy từ D → S (khi xả pin) hay chạy ngược từ S → D (khi sạc pin) đều đi qua dễ dàng như nhau!
2. Dòng sạc và dòng xả đi qua dàn MOSFET chính (P- / B-) như thế nào?
Trên các bo BMS pin 21V, dàn MOSFET chính nối ở đường âm (P- và B-) thường sử dụng N-Channel MOSFET.
[Khối Pin 21V] (B+) -------------------------------------> (P+) [Tải hoặc Sạc]
(B-) (P-)
1. Chiều XẢ (Chạy máy khoan/mắt cắt):
o Dòng điện xả đi từ B+ → qua Tải → vào P- → đi từ Source (S) sang Drain (D) của MOSFET → về B-.
o IC BMS cấp áp vào chân G để mở MOSFET → Máy chạy.
2. Chiều SẠC (Cắm sạc vào P+ và P-):
o Dòng sạc đi từ Cục sạc (+) → vào B+ → nạp vào Pin → dòng âm từ B- đi từ Drain (D) sang Source (S) của MOSFET → về cực âm P- của Cục sạc.
o Do chân G vẫn đang được IC BMS cấp điện áp kích mở, kênh dẫn nối giữa D và S mở thông 2 chiều → Dòng sạc đi qua dễ dàng mà không bị cản trở.
3. BMS ngắt sạc qua P+ / P- như thế nào nếu MOSFET cho qua 2 chiều?
Khi pin bị sạc quá áp (cell đạt 4.25V), IC bảo vệ trên BMS sẽ ngay lập tức rút điện áp ở chân G của MOSFET chính xuống 0V (Tắt MOSFET):
• Ngay khi MOSFET tắt, kênh dẫn 2 chiều đóng lại.
• Dòng sạc từ cục sạc muốn đi từ B- ra P- bắt buộc phải đi qua chiều ngược của MOSFET. Nhưng lúc này chiều ngược lại bị Body Diode phân cực ngược khóa chặt lại → Dòng sạc lập tức bị ngắt hoàn toàn!
Tóm lại:
• Transistor (BJT): Giống như van 1 chiều bằng điện.
• MOSFET khi ON: Giống như một công tắc 2 chiều (sạc hay xả đều lọt qua).
• MOSFET khi OFF: Giống như một Diode 1 chiều (khóa chiều sạc/xả tùy theo cách đấu nối trên mạch để bảo vệ pin).
