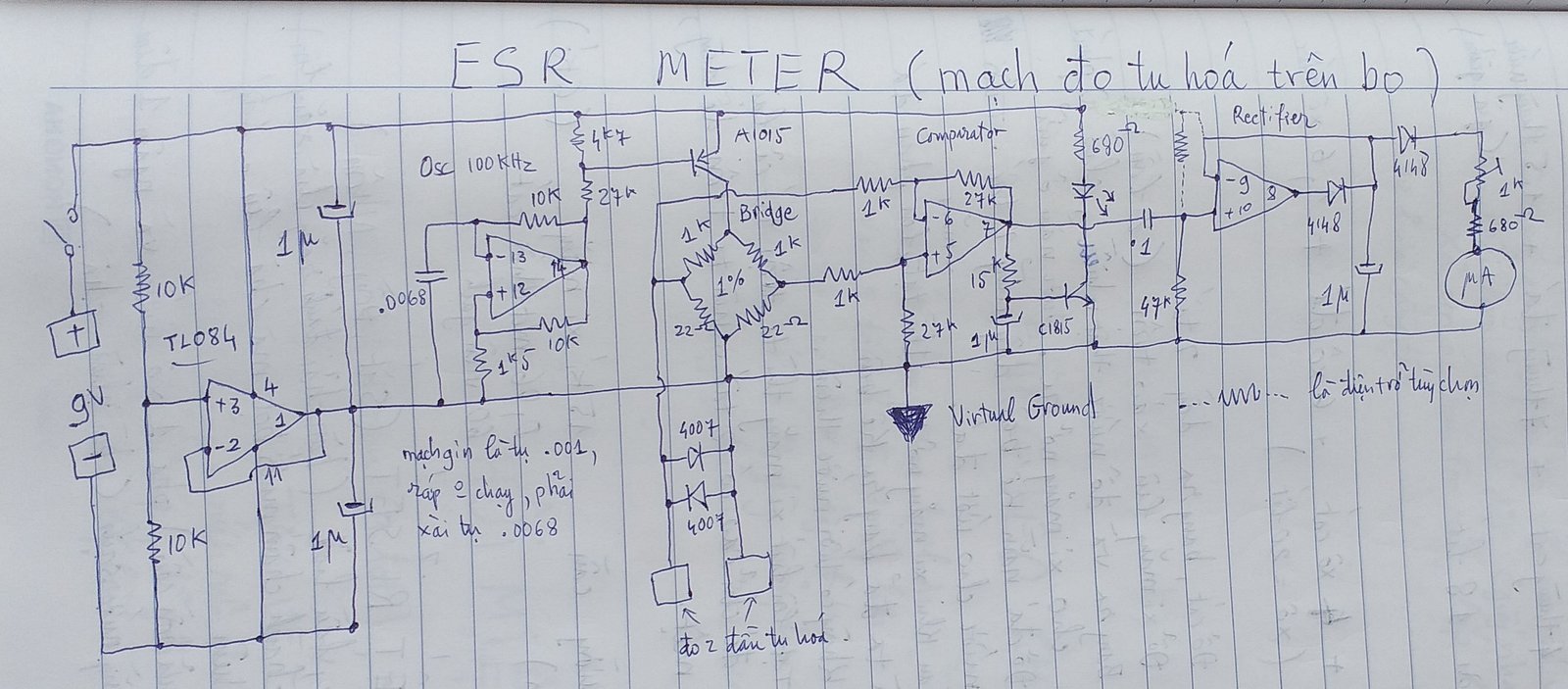

Mạch nầy có post rồi . Sau đây là "cũng mạch nầy " ...nhưng được vẽ lại và lắp ráp có hiệu quả . Các bạn cứ ráp y theo ...là OK !
Các bạn kiếm cái mạch in cũ nào đó ...mà có con IC 14 pin . Tháo IC ra , ráp TL084 vào . Cắt bỏ các tụ trở xung quanh . Theo sơ đố mà lắp ráp . Ráp ở trên , ở dưới . Nối dây tùm lum tùm la ...Chả sao cả ! Đồng hồ thì xài các VOM bình thường ...nếu có thang đo 50uA , 100uA ...là được . Nối tiếp con biến trở 10k ,50k ,...để chỉnh ...Miễn nó không nhảy lút kim là được . Nhảy lút kim ...lâu quá , sợ cháy cuộn dây kim .
Tớ có mạch in 3D ...có thể mua ...để lắp ráp mạch nầy . Tất nhiên cũng phải cắt ráp , khoan một vài lỗ . Mạch 3D nầy , nếu ráp 3D cho bo Echo hoặc ráp ESR nầy ...đều được . Một bo mạch ...ráp 2 kiểu ...
