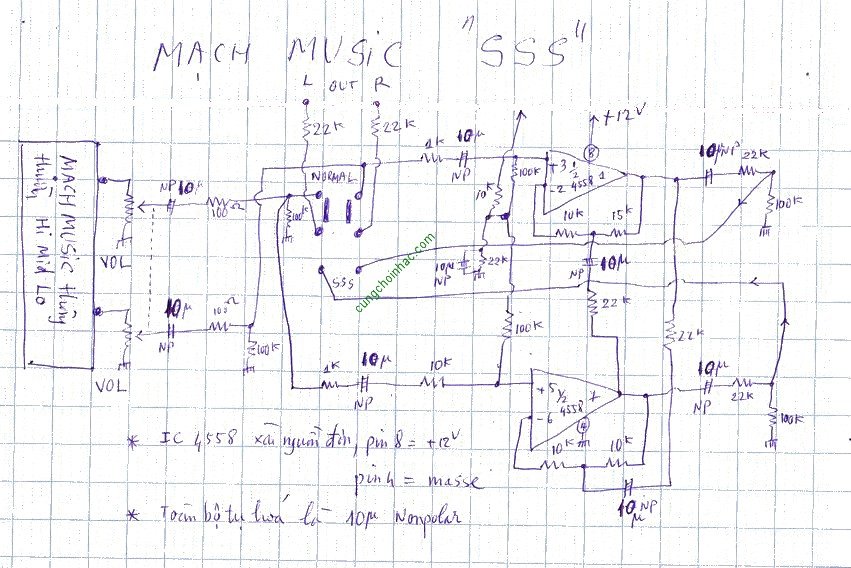

Mạch music 3S

Đoạn trích:

bo music chạy 3 con 4558 nó bị chết một con làm cho một bên Loa tiếng bị biến dạng.. Khi thay con khác vào chạy được 5phut là đi luôn còn một bên kia thì không sao... E chạy nguồn đôi 15- 0 15+ các anh có kinh nghiệm chỉ giúp em với

-- IC dỏm . Thoạt đầu ( cách đây 50 năm ) mua 100 con , xài tốt 100 con . Từ từ về sau , 100 con , xài được 90 con . Từ từ về sau , 100 con ....chả biết ra sao ! Nghĩ cũng phải , đào đất lên làm IC , làm riết rồi cũng hết đất , lấy cát pha vô ....
-- Hạ nguồn xuống còn +-12v , tức tăng 2 con trở cấp nguồn từ 100 ohm lên 220 ohm , 330 ohm , v.v...sao cho đo còn +-12v
-- Dùng 2 con diode 4148 bảo vệ chân ngõ IN ( chân 2,3,5,6 , mỗi chân 2 con ,nếu chân nào masse thì thôi) . Ví dụ , chân 3 là IN , thì hàn 2 con diode vào chân 3 , một con lên +B , một con xuống -B . Nhớ là hàn diode "ngược" đầu nhé . Hàn "xuôi" là +B hoặc -B sẽ vào chân IC .
Ý nghĩa là ...khi tín hiệu DVD đưa vào chân In , nếu vì lý do gì đó , áp bị "vọt" cao ( kêu là "vong phá" ) ...thì ngõ In cũng chỉ là "ổn áp" ở mức 15v ( hoặc 12v ) bán kỳ âm , bán kỳ dương ( méo nhưng không hư ) .

Đoạn trích:

Vậy e áp dụng kiểu phân áp lệch để tăng stereo vào trực tiếp ngõ In bo công suất được không anh?

--"Tăng stereo" là ...dời 2 cái loa xa ra . Bởi vậy , ở giữa ...sẽ "hụt hẫng" . Hai loa xa ra ...sẽ yếu bass ....
-- Người ta dùng mạch "tăng" stereo ...là mạch ...lấy ngõ ra của kênh trái đưa vào kênh phải , và ngược lại . Khi kênh phải ..mà có "xen" vào kênh trái ...thì do có tín hiệu kênh trái đưa qua ...nên 2 thằng "đụng" nhau và triệt tiêu [ do cách bố trí mạch] và ...kênh phải sẽ "sạch sẽ" . Vế kia cũng đồng nghĩa .
Phân áp chỉ là làm cho mạch có dòng điện "tĩnh" ...để sẵn sàng chiến đấu . Tùy vào số volt tín hiệu đưa vào ...mà người ta tính toán sự phân cực [ nguồn bao nhiêu , dòng bao nhiêu ,tụ bao nhiêu , ....]
Đoạn trích:

Mà phân áp lệch thế thì ngõ ra có DC phải không ạ?

Ví dụ , xài nguổn đôi ....Tùy vào 2 ngõ In [ cỗng đảo và không đảo] . Nếu 2 ngõ IN là 0v [ thường thấy] ...thì ngõ ra là 0v . Nếu 2 ngõ In 'đều" là 2v ,v.v ...thì ngõ ra ...cũng là 0v . Chỉ khi nào , một ngõ 2v còn ngõ kia 0v ...thì ngõ ra sẽ có volt DC . . Khi có volt DC ...thì sẽ méo tiếng . Ví dụ có volt dương ...thì tin hiệu ra ...sẽ chỉ là bán kỳ dương nhiều hơn bán kỳ âm [ cái màn loa sẽ "phình" ra , mà cũng vẫn hát ] .
Còn nguồn đơn thì ...lúc nào cũng có volt DC ở ngõ ra [ chuẩn là Vcc/2] . Cho nó lệch ...thì là bán kỳ dương nhiều hơn hoặc ít hơn bán kỳ âm , gọi là méo dạng [ khuếch đại tín hiệu nhỏ nhỏ ...thỉ ...không sao cả , không "phình" loa là nhờ có tụ chặn]]. Các mạch điều khiển [ như compressor ...] thì người ta không cần "đều" , mà chỉ cần một bán kỳ ...rồi nắn diode tạo ra DC để control FET v.v....

Đoạn trích:

Khi mình dùng nguồn đơn, đầu vào phân cực lệch như thế thì ngõ ra k phải là 1/2 vcc nữa, như vậy tín hiệu ra bị méo, mình phải làm sao anh?

Thì ta phải giảm tín hiệu ngõ vào . Ví dụ , xài nguồn đơn 12v , ta phân cực trans là 6v [ đo ở cực C ngõ ra ] . Lúc nầy , khi có tín hiệu vào [ bán kỳ dương và bán kỳ âm ] thì số volt sẽ thay đổi tử 6v xuống 1v và tăng lên đến 11v v.v...lên xuống lên xuống ....đến khi hết tín hiệu thì giữ ở mức 6v . Bây giờ ta phân cực chỉ có 3v ......thì ta giảm tín hiệu ngõ vào ...sao cho từ 3v xuống 1v và tăng lên 5v mà thôi ...Dạng sóng tín hiệu ngõ ra ...sẽ là hình sin [ không méo] . Còn nếu tín hiệu ngõ vào quá mạnh ...thì từ 3v xuống 1v , nhưng lên 11v ....bạn sẽ thấy méo . Từ 3v xuống 1v , từ 3v lên 5v ...là tốt , còn từ 3v xuống 1v , từ 3v lên 11v ...là kỳ dị !!! Bởi vậy , khi ráp ampli , ta hát nhỏ nhỏ và hát vừa ...thì nghe ngon lắm , không thua máy Mỹ , nhưng hát lớn ...thì thua xa ! Do máy của ta ...không Trung Đạo .
