Giúp thay transistor A1297

Đoạn trích:

Em có mạch khiển moto đài casset bị chập 2 con transistor a1297 em thay a1015 vô thì moto quay rất yếu , transistor này kím ko có bán , e lại ko rành về tra thông số lắm , mong a đoàn tra hộ em thông số tương đương để thay vô con này với ,

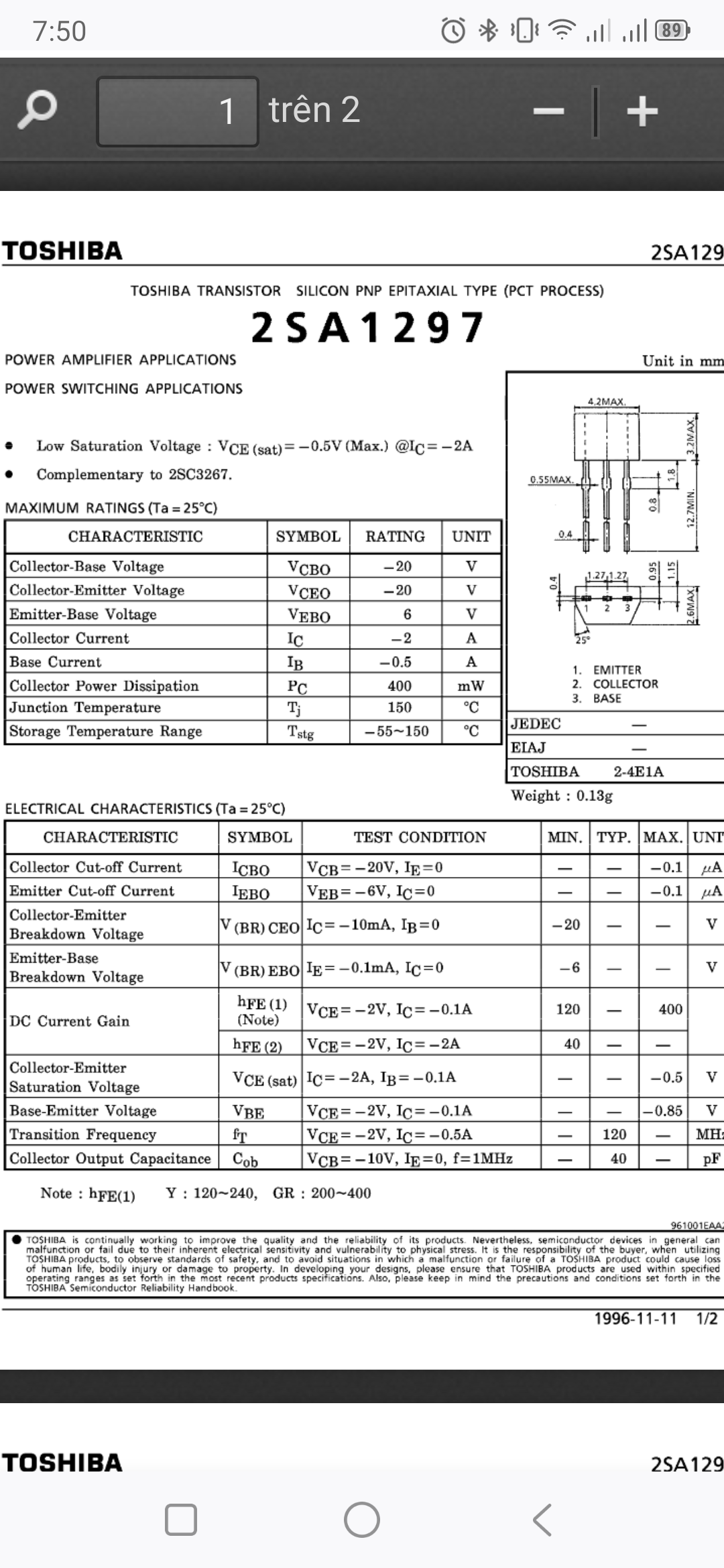

A 1297 có dòng cực C là 2A , tức là thuộc loại trans Power . A 1015 không thích hợp . Bạn thử thay A 1013 , A 1011 , ...xem sao !
Tuy nhiên , khi trans bị "chập" [ chập CE hoặc BE ...] , bạn phải kiểm tra các linh kiện phía trước . Nếu tất cả tốt thì mạch sẽ tốt ! Nếu có thêm bộ xử lý ...thì vấn đề hơi gay go . Lệnh từ xử lý đưa ra ...không đúng "chuẩn" thì ...moto cũng bị không chuẩn .
A 1297 chỉ là 1 trans thông thường . Không có gì lạ cả .
Bạn có thể test như sau ...khi moto quay yếu , bạn đo volt Dc ở 2 cọc moto ...xem là bao nhiêu ? Ví dụ 4v ....Sau đó , stop , bạn hàn con trở 10 ohm vào hai cực CE của con 1297 [ tức A 1013 được thay vào ,,,] . Hai con thì 2 con trở 10 ohm ...Nguyên lý là , khi trans xài trong mạch điều khiển [ xoay moto ...] thì ...chủ yếu là " thông" [ tức ít ohm ] và "tắt" [ tức nhiều ohm ] ....Thêm trở vào và xem có "tăng" volt ở 2 cọc moto không ?

Đoạn trích:

Em mới kiểm tra thì thấy hư thêm con transisto D2154
Con này cũng lạ quá , a tra hộ em sài chung với con nào. Đây là thông số d2154

Trans mà hư ...thì phả kiểm tra luôn điện trở kết nối với nó . Vì sao ? Vì ở nước ngoài , việc lắp ráp rất " chuẩn" . Ví dụ , trans loại nhỏ [ 1815] ...thì họ xài điện trở nhỏ 1/4w . Mức áp 12v ...thì họ xài tụ hóa 16v ...v.v....Cho nên , khi nhìn linh kiện trên bo thì ...cũng biết sơ sơ về tình trạng của mạch . Còn chúng ta thì ....có gì thay nấy ! Tụ 16v không có thì xài tụ 25v ...v.v... kết quả , mấy tay sửa sau nầy ...chà biết đâu mà đoán định .
Thay trans thì ....có vài điều cần lưu ý như sau :
--- Số volt CE ...phải bằng hoặc cao hơn .
-- Số W tiêu thụ phải bằng hoặc cao hơn .
-- Trans đang hư là cao tần hay âm tần .
-- Trans đang hư là loại thường hay loại "digital" [ tức bên trong có các điện trở nối chung quanh] .
-- Chủ yếu nhất là ...hệ số khuếch đại ! Ta thay đúng với các điều nói trên , nhưng do ...hskđ thấp hơn ..nên khong chạy được !
D2154 có thông số là 3A , 0,4W ...thì bạn thử thay C2344 xem sao ?

Đoạn trích:

Mạch nó đây anh , cho em hỏi nếu hskd thấp thì làm như thế nào hả anh

Nếu trans có hskđ thấp ...thì ...người ta thêm 1 trans đứng ở phía trước và nối cực E con trước ...vào cực B con sau . Hai cực C thì nối dính chung lại . Đó là cách ráp Darlington . Bạn xem mạch CS , con thúc nối con sò ...y như vậy .
Rõ ràng hơn ....
-- 2 con 1815 .
-- Cực E con trước , nối cực B con sau . Phần nầy không tính .
-- Hai cực C ...nối chung lại . Đó là cực C chung
-- Còn lại là cực B của con trước . Đó là cực B .
-- Còn lại là cực E của con sau . Đó là cực E .
-- Đó là con "trans" có 3 cực ECB...có hskđ rất cao .
Tuy nhiên , ta không cần hskđ quá cao ...nên ta thêm 1 con trở 10k ...nối từ "điểm chung EB " ...nối vào cực E ...của con sau . Ở mạch CS thì ...từ thúc qua sò ...người ta dùng con trở vài trăm ohm đến vài chục ohm .
