Tư vấn IC board mạch vang hiệu MSG model DL-293II
14h44, 04/02/2023
Hung_2022
Thành Viên
Ngày tham gia: 20h09, 23/12/2022

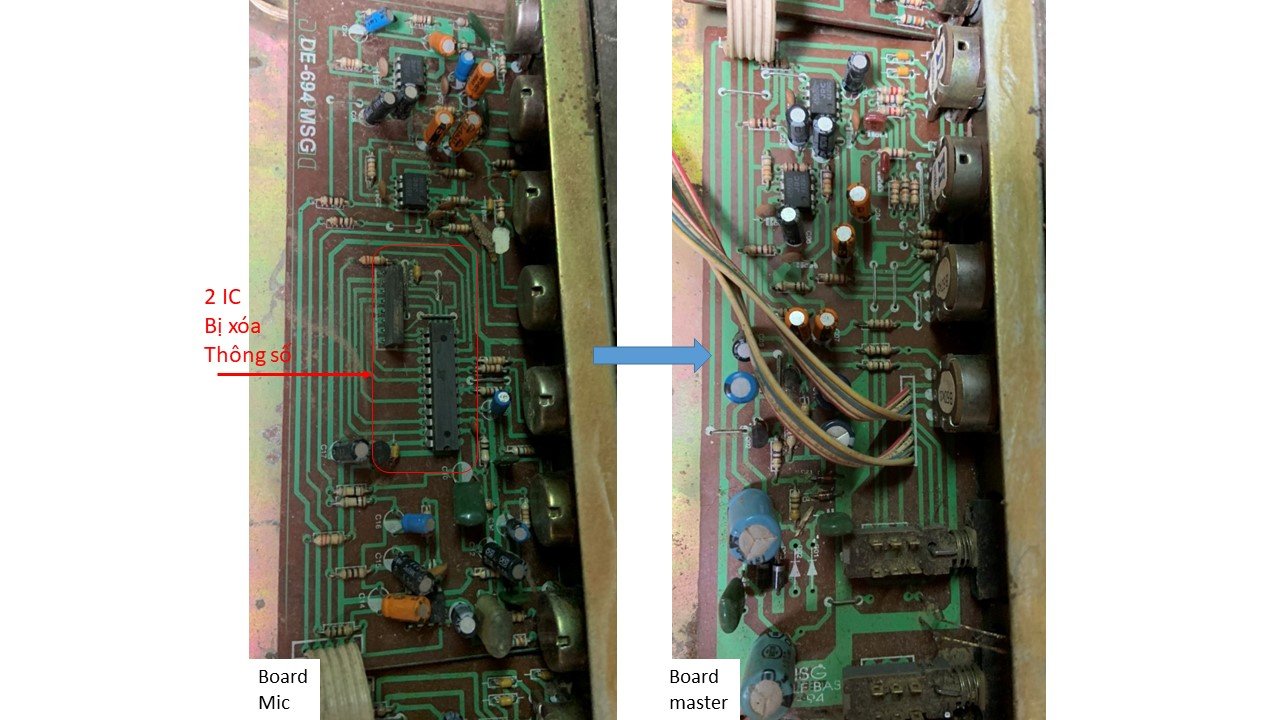

Em chào các anh, hiện tại em đang có 1 con vang cơ đời cũ, bị xóa mất tên linh kiện, hiện em đang vọc vạch nghiên cứu để sửa
mong anh em nào trên diễn đàn có làm qua board mạch này rồi, cho em xin thông tin IC được không ạ? hoặc có thể thay bằng IC nào khác không ạ?
do em mới tìm hiểu qua lĩnh vực điện tử âm thanh, mong được mọi người giúp đỡ, em xin cảm ơn mọi người ạ!
Các câu thảo luận:
đang tải các thảo luận
Đoạn trích:
Tớ chưa thấy mạch nầy ! Tớ góp ý như sau :
-- Ban đầu . khi Echo Digital phát triển là bo M50195 . Trong đó , xài IC nhớ nằm bên ngoài [4164 ] . Kèm theo các IC xung , IC Comparator .
-- Tiếp theo , người ta "gom" Comparator , IC nhớ nằm luôn trong IC . Ví dụ ...M65831 .
-- Chỉ còn chuyện chỉnh xung [ cũng là chỉnh Delay mau chậm ] ...thì có thể chỉnh ở ngay chân IC [ 2 chân sát nhau ] ..hoặc ráp 1 con IC phát xung để đưa vào 1 trong 2 chân xung . Ráp con IC xung bên ngoài ....thì kéo dài khoảng mau chậm . Cũng có nghĩa là ....đời nầy ...sẽ có 2 con IC làm Delay .
-- Qua đến đợt sau nầy ...thì chỉ còn duy nhất 1 con IC Delay [ ví dụ 2399 ]
Có thể , bo của bạn đang xài con M65831 . Vào chân 23 , ra chẫn 14 . Gở con IC trong bo ra , dùng hai mối hàn 23 và 14 để kết nối với bo khác . Tớ nói ...chỉ là có thể thôi nhé !
mong anh em nào trên diễn đàn có làm qua board mạch này rồi, cho em xin thông tin IC được không ạ? hoặc có thể thay bằng IC nào khác không ạ?
Tớ chưa thấy mạch nầy ! Tớ góp ý như sau :
-- Ban đầu . khi Echo Digital phát triển là bo M50195 . Trong đó , xài IC nhớ nằm bên ngoài [4164 ] . Kèm theo các IC xung , IC Comparator .
-- Tiếp theo , người ta "gom" Comparator , IC nhớ nằm luôn trong IC . Ví dụ ...M65831 .
-- Chỉ còn chuyện chỉnh xung [ cũng là chỉnh Delay mau chậm ] ...thì có thể chỉnh ở ngay chân IC [ 2 chân sát nhau ] ..hoặc ráp 1 con IC phát xung để đưa vào 1 trong 2 chân xung . Ráp con IC xung bên ngoài ....thì kéo dài khoảng mau chậm . Cũng có nghĩa là ....đời nầy ...sẽ có 2 con IC làm Delay .
-- Qua đến đợt sau nầy ...thì chỉ còn duy nhất 1 con IC Delay [ ví dụ 2399 ]
Có thể , bo của bạn đang xài con M65831 . Vào chân 23 , ra chẫn 14 . Gở con IC trong bo ra , dùng hai mối hàn 23 và 14 để kết nối với bo khác . Tớ nói ...chỉ là có thể thôi nhé !
dạ cám ơn anh Đoàn, con M65831 của anh phỏng đoán hình như nó mập chiều ngang hơn con hiện có trên board của em, e đang suy nghĩ không biết có con nào họ hàng loanh quanh của con M65831 hay không vì con này và con M65831 cùng số chân IC nhưng khác kích thước
Đoạn trích:
Mới ra lò thì "bự" . Sau đó thì "nhỏ" lại . Đó là quy luật chung của các nhà sản xuất . Họ sẽ ra "nhỏ" đến mức ...No Service ! Tức khỏi sửa mất công !
Bạn cứ tra chức năng của từng chân , nhất là In Out . Có đôi khi , họ làm "nhỏ" , nhưng cũng thay đổi thứ tự số chân . Lúc trước là 1 , sau đó là 2 v.v... Trường hợp nầy , nên dùng máy dò âm tần mà tra chân In , Out .
cùng số chân IC nhưng khác kích thước
Mới ra lò thì "bự" . Sau đó thì "nhỏ" lại . Đó là quy luật chung của các nhà sản xuất . Họ sẽ ra "nhỏ" đến mức ...No Service ! Tức khỏi sửa mất công !
Bạn cứ tra chức năng của từng chân , nhất là In Out . Có đôi khi , họ làm "nhỏ" , nhưng cũng thay đổi thứ tự số chân . Lúc trước là 1 , sau đó là 2 v.v... Trường hợp nầy , nên dùng máy dò âm tần mà tra chân In , Out .
dạ để em mò mẫm thêm theo phần hướng dẫn của anh ở trên, nếu có gì vướng mắc xin được anh hướng dẫn tiếp
cám ơn anh Đoàn đã nhiêt tình tư vấn
cám ơn anh Đoàn đã nhiêt tình tư vấn
A Đoàn ơi, sau 1 hồi mò mẫm internet e thấy sơ đồ trong cái board em đang thắc mắc na ná với sơ đồ dùng con IC HT8955A mà em tìm được trên mạng, về kích thước thì cũng na ná, em gởi lên để anh em trong nhóm cùng tham khảo qua, còn con ic nhớ trong mạch của em do bị cạo mất thông số nên em chưa rõ có cùng con trong sơ đồ em tìm được trên mạng không
anh Đoàn đã sửa qua board nào dùng con IC HT8955A này chưa ạ? nếu sửa qua ròi có kinh nghiệm gì về nó nhờ anh chia sẻ để anh em cùng có thêm kiến thức, cám ơn anh và chúc anh sức khỏe
,
anh Đoàn đã sửa qua board nào dùng con IC HT8955A này chưa ạ? nếu sửa qua ròi có kinh nghiệm gì về nó nhờ anh chia sẻ để anh em cùng có thêm kiến thức, cám ơn anh và chúc anh sức khỏe
,
Đoạn trích:
Tìm kiếm datasheet của linh kiện điện tử , bạn vào Google và gõ HT8955 ...là thấy cả đống ! Trang Alldatasheet v.v...
Con IC nhớ , xài chung HT8955 là con IC nhớ 4164 [ hoặc 41256 , sửa lại chút đỉnh ] .
Thường thì lắp ráp IC Echo đã có sơ đồ chuẩn . Các thêm thắt xung quanh IC ...chỉ là trong khu vực opamp , nằm bên trong IC . Ví dụ , xài tụ nhỏ lại ...để bớt bass, v.v....Còn các chân khác ...không cần làm gì cả . Cứ để y như sơ đồ chuẩn .
Chỉ cần bạn dò xét ....xem tín hiệu âm thanh vào là... chân nào và ra chân nào . Sau đó "cắt" mạch [ hoặc gở bỏ tụ liên lạc ] , sau đó , có thể ráp cái mạch echo khác và ...kết nối vào .
con ic nhớ trong mạch của em do bị cạo mất thông số
Tìm kiếm datasheet của linh kiện điện tử , bạn vào Google và gõ HT8955 ...là thấy cả đống ! Trang Alldatasheet v.v...
Con IC nhớ , xài chung HT8955 là con IC nhớ 4164 [ hoặc 41256 , sửa lại chút đỉnh ] .
Thường thì lắp ráp IC Echo đã có sơ đồ chuẩn . Các thêm thắt xung quanh IC ...chỉ là trong khu vực opamp , nằm bên trong IC . Ví dụ , xài tụ nhỏ lại ...để bớt bass, v.v....Còn các chân khác ...không cần làm gì cả . Cứ để y như sơ đồ chuẩn .
Chỉ cần bạn dò xét ....xem tín hiệu âm thanh vào là... chân nào và ra chân nào . Sau đó "cắt" mạch [ hoặc gở bỏ tụ liên lạc ] , sau đó , có thể ráp cái mạch echo khác và ...kết nối vào .
