Hỏi về bộ chia

Thành Viên
Ngày tham gia: 08h39, 14/09/2020

A Đoàn ơi! Hồi trước e có nhớ khi đọc bài nào đó của a có cái bộ chia tín hiệu này nhưng e k nhớ trị số,e tìm lại k thấy.  A cho e xin trị số linh kiện đầu vào được không ? Hoặc a có mạch nào chất lượng a cho e xin. Em cảm ơn anh.

hỏi về bộ chia

Các câu thảo luận:
đang tải các thảo luận
11h31, 13/10/2020
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
Hồi trước e có nhớ khi đọc bài nào đó của a có cái bộ chia tín hiệu này nhưng e k nhớ trị số,e tìm lại k thấy. A cho e xin trị số linh kiện đầu vào được không ? Hoặc a có mạch nào chất lượng a cho e xin.


Bạn vào Google gõ ....distributor circuit .

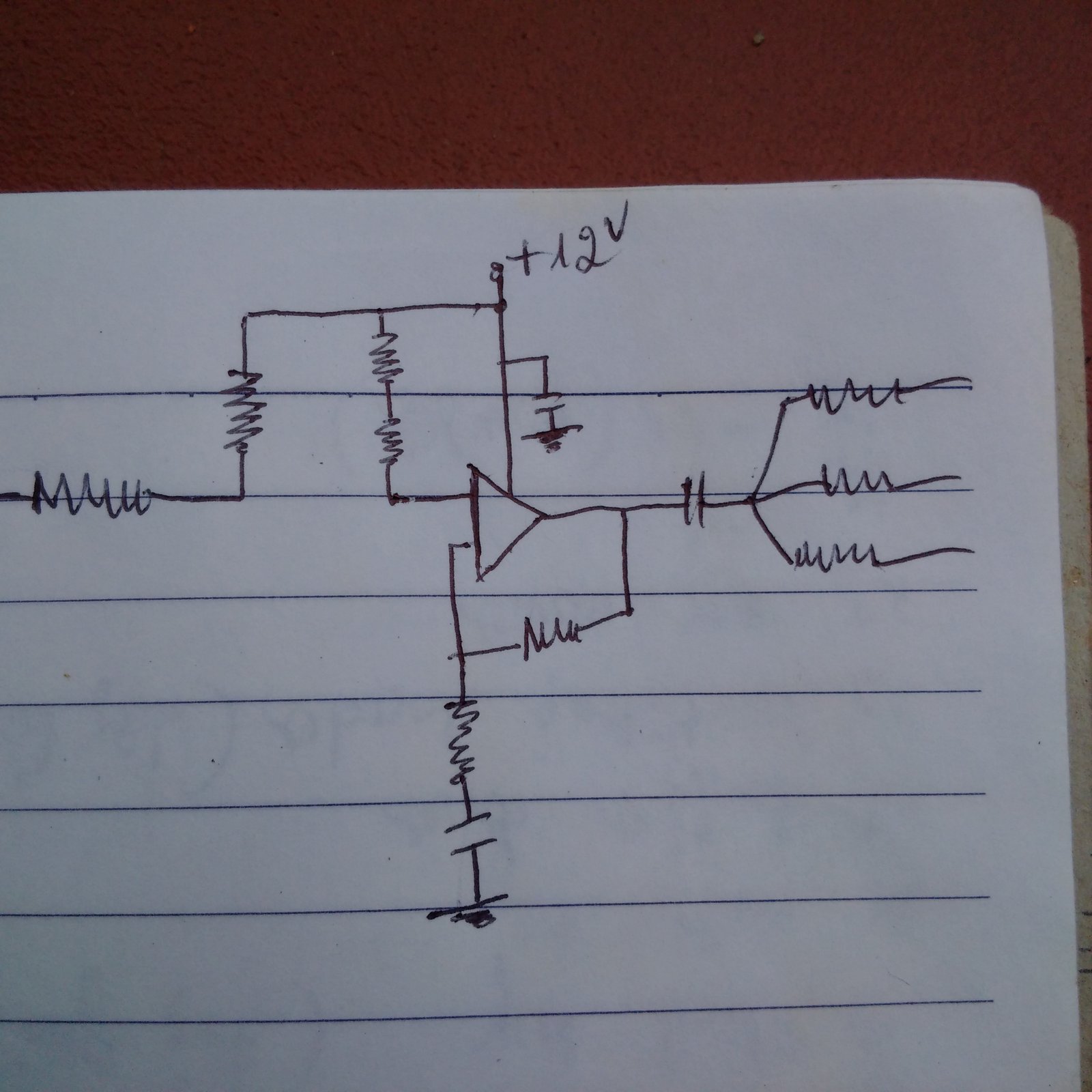

Như trên hình là bộ chia ra làm 3 nhánh , dùng điện trở . Bộ chia nầy ...sẽ làm nặng tải cho tầng trước đó .
Bạn ráp 3 con opamp [ 4558 là 2 con opamp ] ....bằng cách chân 2 nối tắt chân 1 , chân 6 nối tắt chân 7 , chân 5 hàn con trở 100k xuống masse , chân 3 hàn con trở 100k xuống masse . Ngõ vào chân 5 và chân 3 nhập chung lại và hàn vào ngõ ra của con opamp trước đó [ cần thì thêm 1 con tụ hóa 10uF , cộng trừ đầu nào cũng được , nguồn đôi không quan trọng lắm ] . Ngõ ra sẽ là chân 1 và chân 7 . Do số ohm ngõ vào của opamp cỗng "không đảo" rất cao ...nên cứ nối song song nhau ...mà không sợ làm nặng thằng đứng trước .
Bộ chia chỉ là "lặp lại" tín hiệu ngõ ra của tầng trước "y chang" [ không có tăng giảm biên độ và không đảo pha ] . Trở thì thoải mái , từ 100k đến 1M . Nên xài ít thôi , 100k là được. Chúng ta cũng không cần cao cấp lắm ...
19h05, 14/10/2020
Thành Viên
Ngày tham gia: 08h39, 14/09/2020
Ah! E xl, mạch đó đã phân áp rồi.
