anh Doan phân tích dùm em mạch relay

Thành Viên
Ngày tham gia: 19h11, 06/10/2016

anh Doan phân tích dùm em mạch relay

Các câu thảo luận:
đang tải các thảo luận
11h19, 09/10/2020
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
anh Doan phân tích dùm em mạch relay

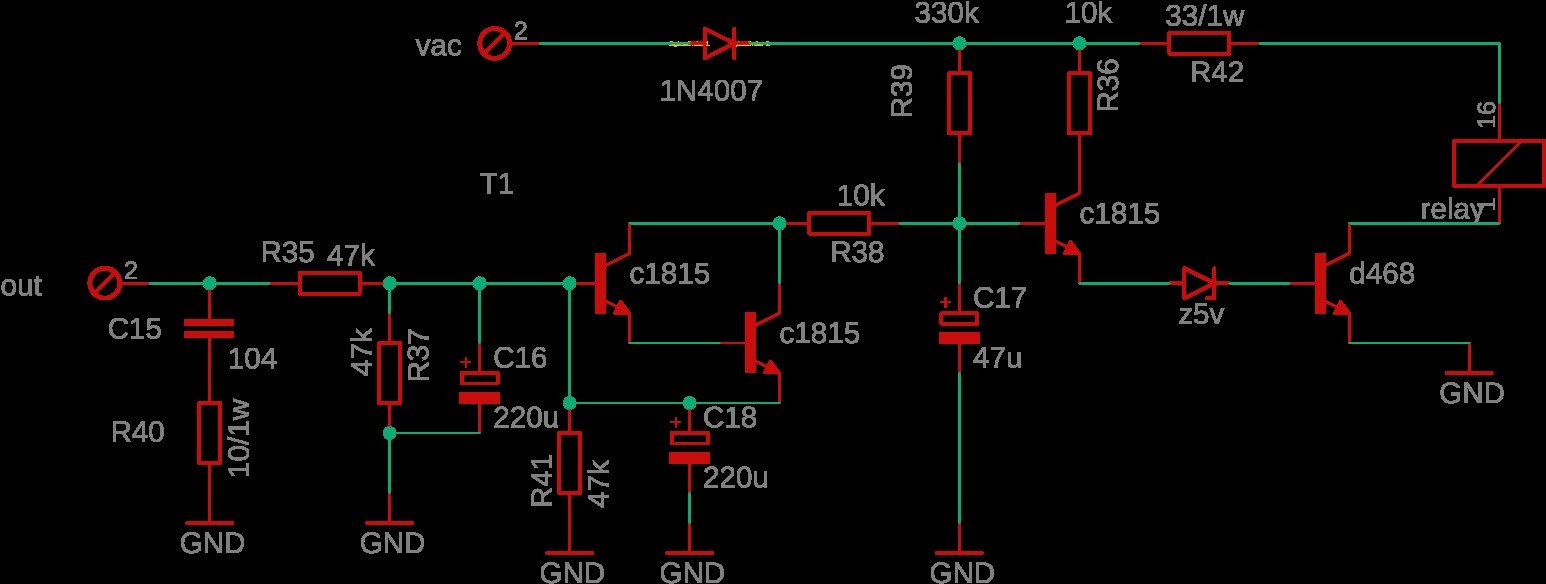

`-- TỪ ngõ ra loa ...đi qua bộ phân áp [ để giảm bớt tín hiệu volt loa xuống ] , bao gồm R35=47k , R37//R41=23k xuống masse . C16//C18 =440uF là bộ lọc tín hiệu AC , có nghĩa là ...bao nhiêu volt AC của loa ...sẽ mất tiêu khi qua R35 . Nhưng nếu có volt DC [ âm hoặc dương} ...thì sẽ có volt "phân cực'' cho cực B trans ! Tụ hóa lọc C16, C18 ...nên là Nonpolar .
Cách nối 2 con C1815 là ...chỉ xài bán kỳ dương , tức ngõ ra là áp dương thì relay có kết quả ngắt loa , còn ngõ ra mà có áp âm ...thì relay sẽ không nhả và ...cháy loa .... Chính xác là ....điểm nối từ E con 1815 trước đến B con 1815 phía sau ...là chỗ đó nối masse !

R38 có thể không xài , cứ cho direct . R39 =390k và tụ C17=47uF là ...thời gian ...làm chậm On relay ....Tăng tụ hoặc tăng trở cao lên ...là làm chậm thêm , nhưng tăng trở cao ...có thể D468 không chạy .
Z5v là không cần thiết , vì nó 'thuận" chiều , nên ..chỉ là con diode thường [ =4148] , gở bỏ , không cần xài .
Sau con diode 4007 thì thêm con tụ lọc 100uF xuống masse .
R42 là cản bớt dòng qua relay . Đây là thiết kế cho mạch relay ...có thể xài volt cao [ chung với +B của mạch CS ] . Tuy nhiên , xài có thể không ổn định , nếu điện đường sụt giảm hoặc hát lớn ...làm sụt áp +B v.v....Cách tốt nhất là cấp nguồn ổn áp 12v hoặc 24v tùy theo số volt của relay ...là OK !
Cách chỉnh ...
-- gở con trở R38 ra , ON nguồn , sao cho relay ON . Nếu chờ hoài mà không nghe cái "cạch" ...thì giảm R39 xuống ...để thêm phân cực ...cho 2 con trans 1815 và 468 .."dẫn" .
-- Gắn R38 vào , lấy +6v hoặc -6v của cái bình accu 6v mà hàn masse 1 đầu [ đầu dương hoặc đầu âm] , đầu kia chạm vào chỗ OUt ...sẽ nghe relay nhả ra . Đổi hai đầu pin lại ...và kết quả giống nhau , relay nhả ra .
-- OK !
