Mạch master
22h17, 25/08/2021
Thanhlam1993x
Thành Viên
Ngày tham gia: 15h16, 25/08/2021

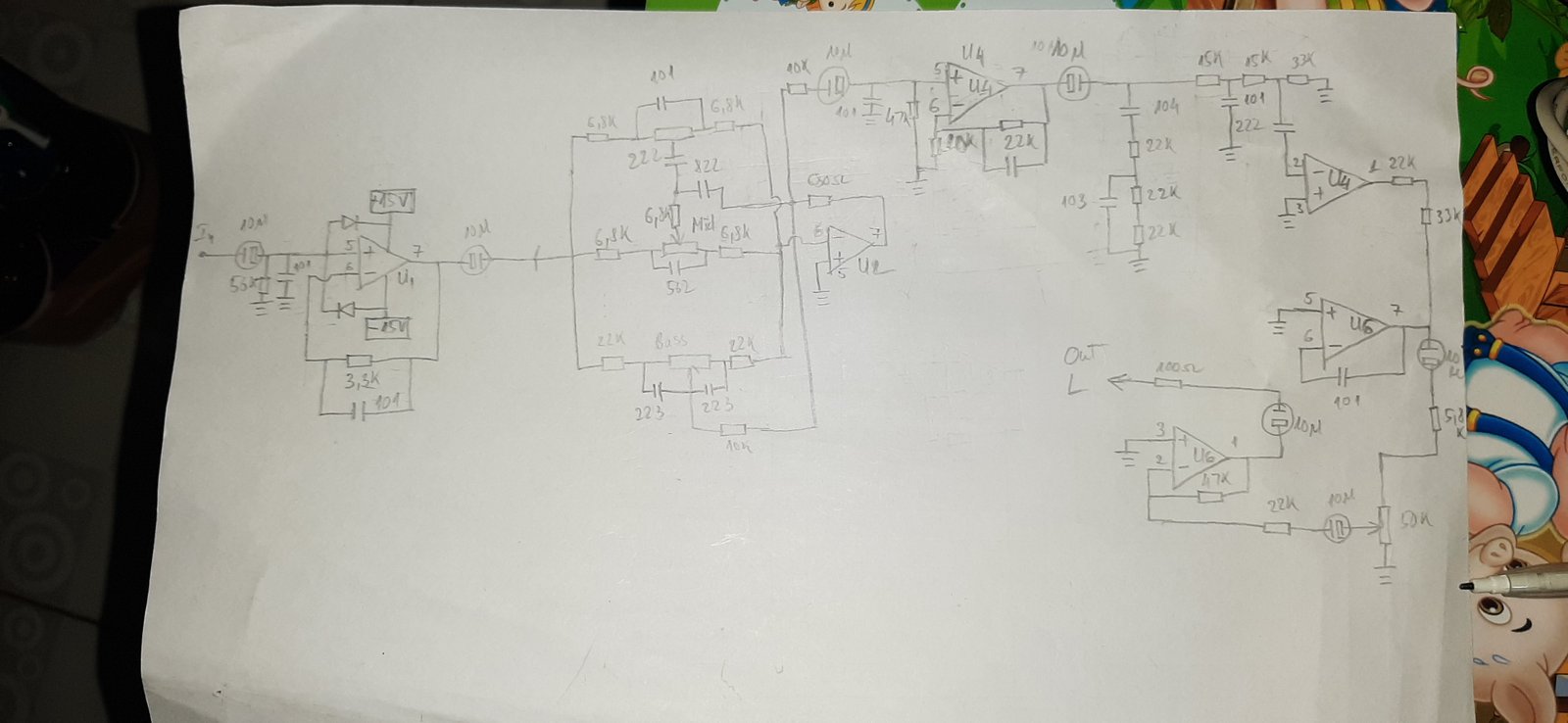

Chào anh huynhdoan, em có một mạch master này mong anh phân tích giúp em với. Xin cảm ơn anh
Các câu thảo luận:
đang tải các thảo luận
Đoạn trích:
Sơ đồ bạn vẽ ...có thể có thiếu sót đấy !
-- Opamp đầu tiên ....nếu không có con trở ở chân cỗng " - " thì là mạch đệm [ hskd 1/1 ] . Có thể bỏ trở 3k3 // tụ101 ...mà direct . Trở song song tụ ...là để "dập" tần số cao nhiều hơn ...khi direct ! 2 diode dùng để hạn chế điện áp ngõ vào , không cho cao hơn nguồn +B , -B . Thường thì volt ngõ vào chỉ khoảng 1v [ bán kỳ dương , bán kỳ âm ] . Nhưng , nếu bị hú , hoặc trời mưa có sét đánh ....thì điện áp ngõ vào sẽ cao [ trên 12v , hoặc vài chục volt ...]....có thể làm hư opamp !
3 con volume bass, treble , mid ....3 chấu bên tay phải ...phải dính lại và nối vào ngõ ra của opamp 2 . Còn 3 chấu giữa dính lại vào nối vào cỗng vào của opamp 2 . Bạn đã vẽ sai ở chỗ bass/treble/mid nầy . Opamp 3 là kđ bình thường . Tiếp theo là bộ lọc Filter , chỉ gồm trở và tụ . Opamp 4 . 5 ....thì xem xét kỹ lại . Do thiếu các con trở nối các chân . Opamp mà không có trở ở các cỗng đảo , không đảo ...thì có nghĩa là hskđ rất lớn [ vài ngàn lần ] . Chỉ thấy rong mạch dao động . Hoặc giả là opamp nầy hơi "đặc biết " [ có tên lạ ? ] . Opamp cuối cùng thì kđ bình thường .
em có một mạch master này mong anh phân tích giúp em với.
Sơ đồ bạn vẽ ...có thể có thiếu sót đấy !
-- Opamp đầu tiên ....nếu không có con trở ở chân cỗng " - " thì là mạch đệm [ hskd 1/1 ] . Có thể bỏ trở 3k3 // tụ101 ...mà direct . Trở song song tụ ...là để "dập" tần số cao nhiều hơn ...khi direct ! 2 diode dùng để hạn chế điện áp ngõ vào , không cho cao hơn nguồn +B , -B . Thường thì volt ngõ vào chỉ khoảng 1v [ bán kỳ dương , bán kỳ âm ] . Nhưng , nếu bị hú , hoặc trời mưa có sét đánh ....thì điện áp ngõ vào sẽ cao [ trên 12v , hoặc vài chục volt ...]....có thể làm hư opamp !
3 con volume bass, treble , mid ....3 chấu bên tay phải ...phải dính lại và nối vào ngõ ra của opamp 2 . Còn 3 chấu giữa dính lại vào nối vào cỗng vào của opamp 2 . Bạn đã vẽ sai ở chỗ bass/treble/mid nầy . Opamp 3 là kđ bình thường . Tiếp theo là bộ lọc Filter , chỉ gồm trở và tụ . Opamp 4 . 5 ....thì xem xét kỹ lại . Do thiếu các con trở nối các chân . Opamp mà không có trở ở các cỗng đảo , không đảo ...thì có nghĩa là hskđ rất lớn [ vài ngàn lần ] . Chỉ thấy rong mạch dao động . Hoặc giả là opamp nầy hơi "đặc biết " [ có tên lạ ? ] . Opamp cuối cùng thì kđ bình thường .
Em cảm ơn a sơ đồ này e đã vẽ sót 1 số linh kiện em đã vẽ lại và đã gửi câu hỏi mới rồi. Anh xem xét giúp em. Cảm ơn anh
