Loại Khác >

Máy oscilloscope

Thành Viên
Ngày tham gia: 13h54, 29/08/2015

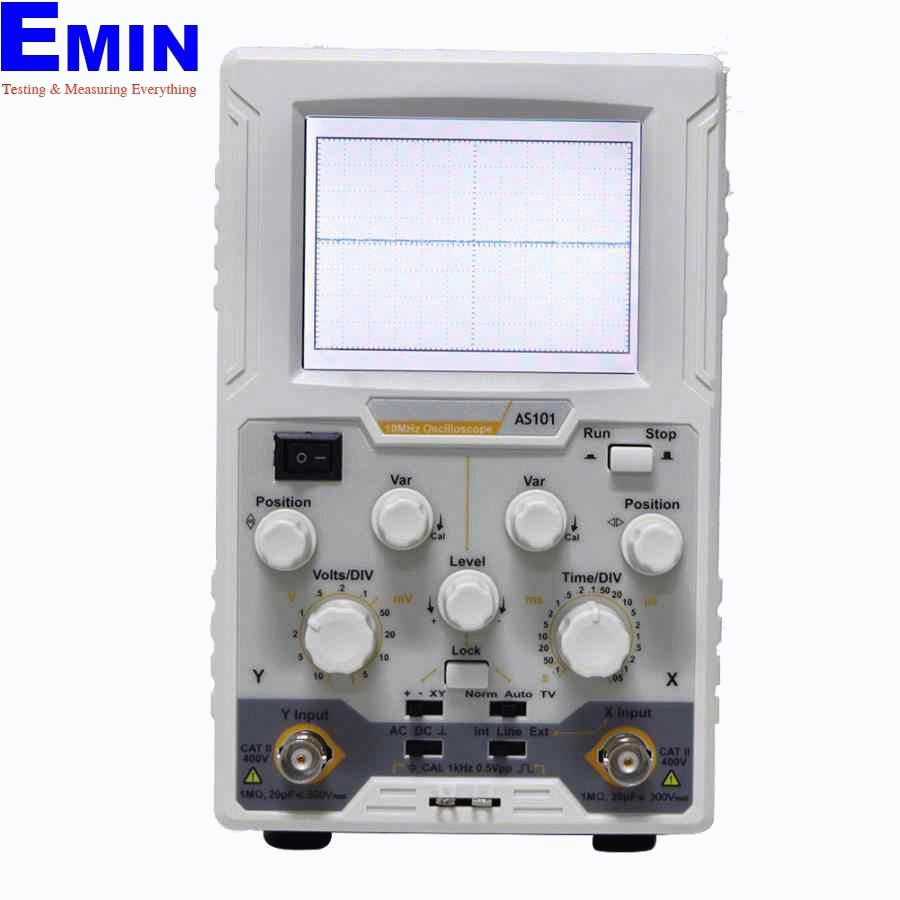

Thưa bác Huynh Doan, cháu có dự định mua một máy hiện sóng để kiểm tra min, max của tín hiệu âm thanh qua các tầng nhằm phát hiện méo, quá vôn tín hiệu...

Tất nhiên sẽ phải mua thêm máy tạo tín hiệu sin từ 0-20khz nhưng cái này bàn sau. Cháu muốn hỏi các thông số như máy giá rẻ dưới đây có thừa sức đo được âm thanh ko ạ.

- Băng thông DC: 0 ~ 10 MHz, AC: 1Máy oscilloscope0 Hz ~ 10 MHz

- Kênh 1

- Hệ thống ngang

Tốc độ mẫu 100MS / s

Nội suy (Sinx) / x

Tốc độ quét: (S / DIV) 0,05us / DIV ~ 0,1s / DIV, từng bước 1 - 2 - 5

Độ chính xác thời gian chuyển tiếp ± 100 ppm

Tỷ lệ cắt≧ 2,5: 1

- Hệ thống dọc

Độ nhạy 5 mV / DIV ~ 10 V / DIV

Độ dịch chuyển ± 10DIV

Băng thông tương tự 10 MHz

Tần số thấp ≥10 Hz (ở đầu vào, nối AC, -3 dB)

Rise time (ở đầu vào, điển hình) ≤ 30 ns

Tỷ lệ cắt≧ 2,5: 1

- Khớp nối đầu vào DC, AC, Ground

- Trở kháng đầu vào 1 MΩ ± 2%, song song với 20 pF ± 5 pF

- Điện áp đầu vào tối đa 400V (DC AC, PK - PK)

- Model X-Y

Độ nhạy X: 0,5V / DIV Y: 0,1V / DIV ~ 1V / DIV

Băng thông (-3dB) DC: 0 ~ 1 MHz AC: 10Hz ~ 1 MHz

- Kích hoạt

Phạm vi mức kích hoạt ± 4 DIV từ trung tâm màn hình

Độ chính xác của mức kích hoạt (điển hình) ± 0,3 DIV

Nguồn kích hoạt Int, Line, Ext

Chế độ kích hoạt Norm, AUTO, TV

Edge trigger Rising, Falling

Hỗ trợ kích hoạt video Hệ thống phát sóng NTSC, PAL và SECAM tiêu chuẩn

Tốc độ mẫu / Thời gian chuyển tiếp ± 100ppm

Hỗ trợ khóa kích hoạt

Ext. Trở kháng đầu vào kích hoạt 1 MΩ ± 2%, song song với 20 pF ± 5 pF

Ext. Kích hoạt tối đa. Điện áp đầu vào 400Vpp

- Đầu ra kích hoạt của bộ bù đầu dò

Điện áp đầu ra (Điển hình) Vuông, 0,5Vpp ± 2%

Tần số (Điển hình) Sóng vuông 1 kHz (± 1%)

Màn hình LCD 3,7 "(Màn hình tinh thể lỏng)

Bộ nguồn 100V - 240V AC, 50 / 60Hz, CAT II

Công suất tiêu thụ 15W

Cầu chì 1A, Loại T, 250V

Kích thước (W x H x D) 117 x 192 x 288 mm

Trọng lượng: khoảng 1,8 kg

Các câu thảo luận:
đang tải các thảo luận
08h41, 13/07/2021
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
cháu có dự định mua một máy hiện sóng để kiểm tra min, max của tín hiệu âm thanh qua các tầng nhằm phát hiện méo, quá vôn tín hiệu...

Tất nhiên sẽ phải mua thêm máy tạo tín hiệu sin từ 0-20khz nhưng cái này bàn sau. Cháu muốn hỏi các thông số như máy giá rẻ dưới đây có thừa sức đo được âm thanh ko ạ.


Ôi , dư sức . Khi xưa , người ta lấy cái TV bóng đèn có cuộn Yoke ...mà chế ra máy hiện sóng . Cho bóng đèn hiện ra lằn sáng ngang [ kêu là mất doc ] và đưa tín hiệu vào cuộn doc ...sẽ làm đường sáng ngang chuyển động [ như con rắn bò ] , để quan sát tín hiệu .
Băng thông 10MHz có thể đo được trung tần FM 10,7MHz .
Nếu Oscilloscope 2 tia ...thì dễ so sánh 2 tín hiệu hơn . Ối mà sao cũng được . Chịu khó làm tới làm lui [ dùng điện thoại mà chụp] thì cũng xong !
Âm thanh ...là ..."nghe" . Vì vậy , máy đo tốt , nhưng sắp xếp thùng bass không hợp lý , nghe cũng trớt quớt ! Nay khác mai khác ...
Bởi vậy , mới có mà sống . Thằng hay mà chế tạo ra máy tốt ....thì thằng dở chết chắc ! Nhưng , thật tế không phải vậy !!!
