Mạch Lọc >

Chia sẻ mạch Pre 2.1 của loa Logitech Z-340

Thành Viên
Ngày tham gia: 13h54, 29/08/2015

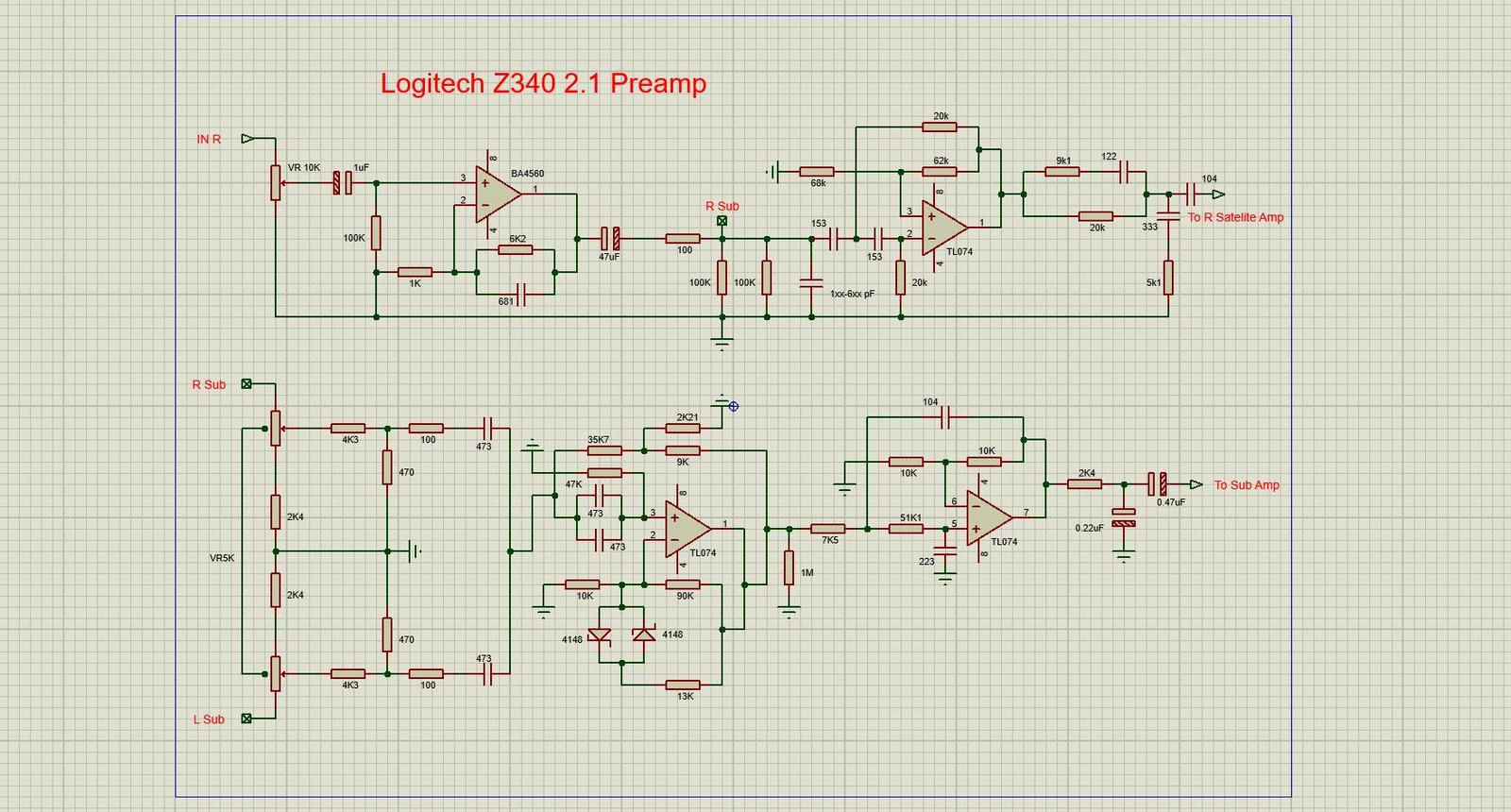

Thưa bác Huynhdoan, cháu có sao chép được phân tần của loa 2.1 hãng Logitech mã Z-340 xin được chia sẻ lên đây để mọi người cùng mổ xẻ tham khảo. Tiện cũng xin hỏi bác một số thắc mắc mong được giải đáp:

- Con Opamp TL074 phân tần cho vệ tinh có hệ số khuếch đại là 62K:68K như vậy có phải tín hiệu ra sẽ bị giảm so với tín hiệu vào đúng ko ạ?

- Con Opamp TL074 thứ nhất phân tần cho Sub có 2 con diot 4148 mắc ngược nhau để làm gì vậy ạ? Đôi khi một số mạch âm thanh khác cũng bắt gặp trường hợp này.

- Con Opamp TL074 thứ hai phân tần cho Sub có hệ số khuếch đại là 10K:10K vậy có khác gì so với việc nối tắt đầu vào đảo (chân 6) và đầu output (chân 7) với nhau?

- Ngõ output của Opamp cuối TL074 có hẳn một con tụ 0.22uF phân cực nối mass vậy khác gì so với khi dùng loại không phân cực ạ?

- Cháu giải thích thêm. IC công suất của nó sử dụng là TDA7375. Loại này đã bị Fix hồi tiếp (trở quyết định hệ số hồi tiếp nằm trong IC không thể chỉnh). Đó có thể là nguyên nhân cho câu hỏi thứ nhất của cháu.

- Cháu muốn hỏi ngoài lề: Khi trả lời một bài thảo luận trong này thì wep luôn báo là bài bình luận quá ngắn và ko cho đăng. Vậy phải khắc phục ra sao ạ?

Chia sẻ mạch Pre 2.1 của loa Logitech Z-340



Các câu thảo luận:
đang tải các thảo luận
11h07, 21/06/2021
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
Con Opamp TL074 phân tần cho vệ tinh có hệ số khuếch đại là 62K:68K như vậy có phải tín hiệu ra sẽ bị giảm so với tín hiệu vào đúng ko ạ?


Tăng hay giảm là do người thiết kế , vô tư ! Thường thì mấy tay "chuyên nghiệp" đều khoái giảm ! Vì sao ? Vì ...không bao giờ bị méo ! Còn ta thì ...khoái tăng , cái gì cũng muốn lớn ?! Do it yourself !
Con opamp có điện trở 62k/68k ...là trật dấu cộng trừ , phải đổi lại , dấu trừ nằm bên trên . 62k mà chia cho 68k thì hskd sẽ nhỏ hơn 1 . Nhưng khi tín hiệu vào cỗng "không đảo" ....thì hskd là 1 + 62/68 ...tức là ...lớn hơn 1 lần .
Nên nhớ , khi tín hiệu vào cỗng không đảo ...thì ...khi chia xong 2 con trở , rồi + thêm 1 . Còn tín hiệu vào cỗng đảo ...thì mới là hai con trở chia nhau [ không có +1 ] .
Khi người ta setup hskd là vài chục lần ....thì ...ta có cảm giác là ...tín hiệu vào cỗng đảo hoặc cỗng không đảo là "giống nhau" , nên không ai chú ý . Nhưng nếu , setup hskd vài lần ...thì +1 sẽ là thông số không thể không tính !
Đoạn trích:
Con Opamp TL074 thứ nhất phân tần cho Sub có 2 con diot 4148 mắc ngược nhau để làm gì vậy ạ? Đôi khi một số mạch âm thanh khác cũng bắt gặp trường hợp này.


Người ta sẽ lắp 2 con diode vào cỗng đảo và 2 diode vào cỗng không đảo . Lắp ngược dấu và nối masse . Có nghĩa là ....khi tín hiệu vào thấp hơn 0,6v [ âm hoặc dương ] thì ...coi như không có 2 con diode nầy . Nhưng khi tín hiệu vào lớn hơn 0,6v ....thì 2 con diode sẽ " thông" masse ! Có nghĩa là ...tại điểm nầy ...tín hiêu chỉ có thể là 0,6 max ! Tức bị ổn áp ...Bạn có biết , khi đang hát , đang "phê" mà ông trời ổng rầm lên 1 cái ....thì tín hiệu vào ...có thể là mấy chục , mấy trăm volt !!! Và nhờ 2 con diode ....nó làm cho ....cũng chỉ là 0,6v ! An toàn cho opamp . Ngày nay , ít ai ráp 4 con diode nầy vào 2 cỗng đảo và không đảo ! Vì sao ? Vì ...hao và không hư !!! Rồi làm sao sống ?
Dùng zene thì chỉ là "thêm" số volt "ngưỡng" . Dưới mức ngưỡng , coi như không có zene , nhưng trên mức ngưỡng thì ....tại điểm đó ...chỉ có thể max = số volt của zene !
Trên hình thì 2 con 4148 nằm ở đường hồi tiếp . Khi số volt hồi tiếp đưa về ...dưới 0,6v ...thì coi như 4148 bị "đứt" mạch , nhánh hồi tiếp đó không tác dụng ! Và khi số volt hồi tiếp cao hơn 0,6v ....thì 2 diode "thông" và con trở 13k sẽ dính song song với con 90k ở trên , lúc nầy hệ số hồi tiếp ....sẽ nhiều hơn , tức kđ sẽ giảm xuống [ lúc đầu là 90/10 và sẽ còn 13/10 ] . Đây là hình thức Limit đơn giản .
Đoạn trích:
Con Opamp TL074 thứ hai phân tần cho Sub có hệ số khuếch đại là 10K:10K vậy có khác gì so với việc nối tắt đầu vào đảo (chân 6) và đầu output (chân 7) với nhau?

Nối tắt 6 và 7 hoặc dùng 2con trở 10k/10k [ hoặc 100k/100k...] ...thì đều có hskd là 1 . Nhưng có sự khác biệt về tần số . Trường hợp của bạn hỏi là ...trở 10k nầy cùng mấy con tụ là ....setup tần số chánh của mạch lọc Filter . Điện trở khác nhau sẽ có tần số "ngưỡng" khác nhau . Tùy ý người thiết kế ...
Đoạn trích:
Ngõ output của Opamp cuối TL074 có hẳn một con tụ 0.22uF phân cực nối mass vậy khác gì so với khi dùng loại không phân cực ạ?

Xài tụ gì cũng được . Tín hiệu AC sin đều chạy qua các con tụ gì gì ....thoải mái .Tụ hóa thì rẽ tiền hơn tụ xanh lục ....Khi ta xài nguồn đôi ....thì các ngõ ra thường là 0 v nên tụ hóa hay không "hóa" ...cũng chả sao cả . Chỉ khi xài nguồn đơn ...mới chú ý cộng trừ .
Đoạn trích:
Cháu giải thích thêm. IC công suất của nó sử dụng là TDA7375. Loại này đã bị Fix hồi tiếp (trở quyết định hệ số hồi tiếp nằm trong IC không thể chỉnh). Đó có thể là nguyên nhân cho câu hỏi thứ nhất của cháu.


Nhưng nếu ...có thò ra chân hồi tiếp [ chân 2 , chân 6 ...ví dụ nhé ] , mặc dù ta thấy không có linh kiện ...nhưng ta vẫn thêm con trở nối từ ngõ ra về chân thò ra đó ....để tạo hồi tiếp thêm . Hoặc ta có thể kd thêm 1 con opamp riêng ...và lấy ngõ ra của opamp nầy nối con trở đưa về ngõ vào ...miễn ngược pha là có hồi tiếp âm !
Bạn có biết , cỗng "không đảo" vẫn có thể dùng làm hồi tiếp âm ....miễn là tín hiệu đưa vào ngược pha ...
Bổn học minh liễu , tại ý sở vi !
Đoạn trích:
Cháu muốn hỏi ngoài lề: Khi trả lời một bài thảo luận trong này thì wep luôn báo là bài bình luận quá ngắn và ko cho đăng. Vậy phải khắc phục ra sao ạ?

Ví dụ , bạn chỉ post có hai chữ OK ....thì bạn copy mấy dòng trên ...cho "nhiều" chữ ...
