rap bo mic va echo 3d vao day duoc ko
10h25, 24/09/2015
hocdientu
Thành Viên
Ngày tham gia: 15h33, 21/09/2015

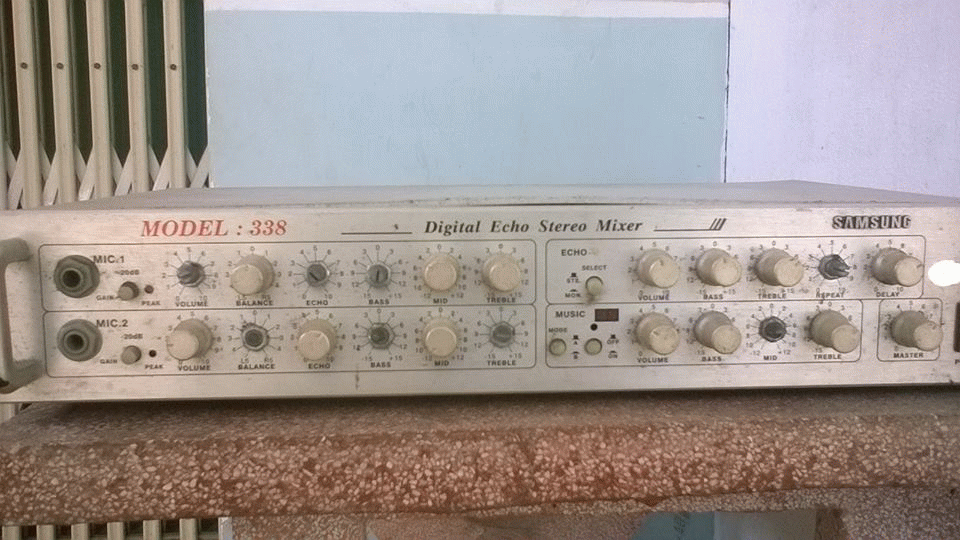

bộ mic lx và echo 3d gắn vào đây được ko
Các câu thảo luận:
đang tải các thảo luận
Đoạn trích:
NGon lành !
Có 2 cách ráp ...
-- Một là ta ráp riêng , bo Mic out riêng ( ra LR ), bo echo out riêng ( ra Send và LR ). Dư chỗ trống thì ráp bo Limiter vào đó , nữa có chuyện xài .
-- Hai là ta đấu dây chung lại ( 7 dây song song) , để làm cái Mixer gọn nhẹ , thêm bo Music nữa là có thể làm kẹo kéo !
bộ mic lx và echo 3d gắn vào đây được ko
NGon lành !
Có 2 cách ráp ...
-- Một là ta ráp riêng , bo Mic out riêng ( ra LR ), bo echo out riêng ( ra Send và LR ). Dư chỗ trống thì ráp bo Limiter vào đó , nữa có chuyện xài .
-- Hai là ta đấu dây chung lại ( 7 dây song song) , để làm cái Mixer gọn nhẹ , thêm bo Music nữa là có thể làm kẹo kéo !
tôi đã mua bộ echo 3d và míc lx 700k rồi xin hướng dẫn cụ thể để kêu thợ lắp vào tôi ko rành lắm
Đoạn trích:
Hai bo MicLX thì nối với nhau trước .
Bo 1 ( có trans ) thì có trạm 7 dây và 2 điểm AB ở hai góc. Bo 2 ( không có trans) thì chỉ có trạm 3 dây và 2 điểm AB "giống" bo 1 .
-- Trạm 7 dây của bo 1 là ...+12v , masse , -12v , L , R , NC ( tức bỏ trống) , Ec.
-- Trạm 3 dây của bo 2 là ...+12v , masse , -12v .
-- Nối 3 dây +12v , masse , -12v của bo 2 vào bo 1 ( +12v, masse,-12v)
-- Hai điểm A và B của 2 bo thì dùng hai dây nhỏ ( dài 5 phân) mà nối từ bo trên xuống bo dưới , theo ký hiệu . Chúng nó cũng là nằm gần nhau .
-- Riếng In Out của reverb bo 2 thì hàn 2 dây vào In out của reverb bo 1 , nhưng khoan làm .
-- Vậy là xong , ta chỉ quan tâm đến trạm 7 dây ở bo 1 .
-- Bộ echo 3D cũng có trạm 7 dây , y như bo LX . Cứ hàn dây bẹ 7 dây từ bo echo 3D vào trạm 7 dây của bo LX .
-- Trong máy karaoke khi mở ra , ngay bo Mic , bạn cũng sẽ thấy 7 dây. Lấy dây bẹ 7 dây ( dài nửa thước) , hàn vào 7 dây của bo Mic, và đầu kia thì hàn vào 7 dây trên bo 1 LX . Để nằm lòng thòng bên ngoài mà thử . Khi xong thì cắt bớt lại và đặt vào máy .
-- Khi hàn 7 dây thì chú ý "cộng trừ masse" , phải hàn cho đúng.
-- Nói tóm lại , khi kết nối vào máy , chỉ là hàn 7 dây song song .
Giả sử bạn mua 100 bo Mic , Echo v.v...bạn cứ hàn 7 dây song song hết lại ...thì cả trăm bo đều kêu !
tôi đã mua bộ echo 3d và míc lx 700k rồi xin hướng dẫn cụ thể để kêu thợ lắp vào tôi ko rành lắm
Hai bo MicLX thì nối với nhau trước .
Bo 1 ( có trans ) thì có trạm 7 dây và 2 điểm AB ở hai góc. Bo 2 ( không có trans) thì chỉ có trạm 3 dây và 2 điểm AB "giống" bo 1 .
-- Trạm 7 dây của bo 1 là ...+12v , masse , -12v , L , R , NC ( tức bỏ trống) , Ec.
-- Trạm 3 dây của bo 2 là ...+12v , masse , -12v .
-- Nối 3 dây +12v , masse , -12v của bo 2 vào bo 1 ( +12v, masse,-12v)
-- Hai điểm A và B của 2 bo thì dùng hai dây nhỏ ( dài 5 phân) mà nối từ bo trên xuống bo dưới , theo ký hiệu . Chúng nó cũng là nằm gần nhau .
-- Riếng In Out của reverb bo 2 thì hàn 2 dây vào In out của reverb bo 1 , nhưng khoan làm .
-- Vậy là xong , ta chỉ quan tâm đến trạm 7 dây ở bo 1 .
-- Bộ echo 3D cũng có trạm 7 dây , y như bo LX . Cứ hàn dây bẹ 7 dây từ bo echo 3D vào trạm 7 dây của bo LX .
-- Trong máy karaoke khi mở ra , ngay bo Mic , bạn cũng sẽ thấy 7 dây. Lấy dây bẹ 7 dây ( dài nửa thước) , hàn vào 7 dây của bo Mic, và đầu kia thì hàn vào 7 dây trên bo 1 LX . Để nằm lòng thòng bên ngoài mà thử . Khi xong thì cắt bớt lại và đặt vào máy .
-- Khi hàn 7 dây thì chú ý "cộng trừ masse" , phải hàn cho đúng.
-- Nói tóm lại , khi kết nối vào máy , chỉ là hàn 7 dây song song .
Giả sử bạn mua 100 bo Mic , Echo v.v...bạn cứ hàn 7 dây song song hết lại ...thì cả trăm bo đều kêu !
tôi đã bỏ bo mic và echo trong cái mixer cũ chừa lại phần music gắn bó mic lx và bỏ echo đa tính năng vào thơ nó hàng đấy q.ủa.tôi có mấy thắc mắt sau ,cả cũng tạm vì chưa khám phá hết,nhưng có lúc nó sôi lụp bụp.nghe nhạc thì echo để lon nó rẻ hôm trước tôi có xem cái mạch gì ma ban nhac nho nó kéo lên bạn nào lớn wa nó can lại chóng hư loa.tôi muốn mua cái đó gắn vô nữa được ko.gắn vô nó có ảnh hưởng đến chất lượng ban nhạc khi nghe nhạc ko.tội sai nhạc trực tiếp trên mạng
Đoạn trích:
Từ từ mày mò ...
Đoạn trích:
Đầy là một dạng nhiễu . Nhiễu do bản thân linh kiện phát ra , nhiễu do tín hiệu qua lại ( tự kích), nhiễu do cách kết nối tín hiệu In Out ,nhiễu do nguồn , nhiễu do dây masse,....
Bạn làm thử như sau ...
-- Mua bo nguồn DVD , trên bo có +12v , masse, - 12v , hàn 3 dây nầy vào trạm 7 dây , theo thứ tự +12v ,masse , -12v .
Trên bo nguồn DVD có nguồn +5v . Hàn dây từ nguồn nầy , vào +5v trên bo echo và bo chuyển hệ 3D . Tất nhiên , phải tháo 2 con 7805 ra ngoài .
-- Xài nguồn DVD thì tương đối ổn định .
-- Ngay trạm 7 dây , chỗ L R ( điểm hàn 4 và 5 ) , bạn hàn 2 dây rack , chọt thẳng vào main ( hay mạch CS) . On máy và ghim micro vào hát thử . Bạn sẽ thấy âm thanh rất tốt , không ù xè hay nhiễu gì cả ( tất nhiên , không lớn lắm).
-- Đến đây thì ...bo MicLX + bo echo đa tính năng là tốt ( tất cả bo bán ra đều được test hết )
Vấn đề còn lại là do khi kết nối vào toàn máy ( qua các mạch khác như EQ , master,...) chưa phối hợp đúng . Đại khái , vặn bass, treble quá "mức" v.v...Muốn thêm bass , thêm treble cho nghe mạnh thì ...mua thêm thùng và loa treble câu song song vào . Còn các nút chỉnh ...cỡ đó là cỡ đó ! Vặn cao hơn sẽ "tự kích" .
Đoạn trích:
Bản thân , bo Mic , bo echo , bo Music , v.v...là không có bo nào rè cả !!! Nếu thử từ bo ( tức cấp nguồn +-12v và gắn vào In của main ) thì đều tốt , nhưng nghe nhỏ. Nhưng khi , gắn chung các bo lại với nhau để làm dàn Pre ( mixer) thì ...đủ thứ chuyện !!!!
Nào là nguồn cấp , dây masse , chỉnh tín hiệu , v.v....
Bạn chụp hình nguyên cái máy , post lên xem sao ?
Bạn có thể làm mới hết như sau ...
-- Đấu bo MicLx và bo echo đa tính năng xong , chỉ còn sử dụng trạm 7 dây .
-- Mua bo Music về , dấu 5 dây song song với 5 dây của bo MicLX + echo . Bỏ 2 dây cuối , là NC và Ec . Hàn 2 ổ rack bông sen vào 2 ngõ In của bo Music để ghim đầu đĩa DVD.
-- Mua bo Master . Đấu LR của ba bo trên , vào LR in của bo Master. Và LR out của bo Master thì cho vào 2 IN của Main .
-- Mua bộ nguồn DVD . Làm như đã nói .
-- Dùng dây giáp bọc để kết nối . Hàn dây masse sườn sắt .
-- OK !!
Đoạn trích:
Đó là mạch Limiter . Chả ảnh hưởng gì đến chất lượng bản nhạc cả , mà còn làm "hay" hơn ! Do , khi nghe bản nào "rè" thì bạn chỉnh nút Th lên cho hết rè , từ đó về sau , không còn bản nào rè nữa ....OK !
,cả cũng tạm vì chưa khám phá hết,
Từ từ mày mò ...
Đoạn trích:
,nhưng có lúc nó sôi lụp bụp.
Đầy là một dạng nhiễu . Nhiễu do bản thân linh kiện phát ra , nhiễu do tín hiệu qua lại ( tự kích), nhiễu do cách kết nối tín hiệu In Out ,nhiễu do nguồn , nhiễu do dây masse,....
Bạn làm thử như sau ...
-- Mua bo nguồn DVD , trên bo có +12v , masse, - 12v , hàn 3 dây nầy vào trạm 7 dây , theo thứ tự +12v ,masse , -12v .
Trên bo nguồn DVD có nguồn +5v . Hàn dây từ nguồn nầy , vào +5v trên bo echo và bo chuyển hệ 3D . Tất nhiên , phải tháo 2 con 7805 ra ngoài .
-- Xài nguồn DVD thì tương đối ổn định .
-- Ngay trạm 7 dây , chỗ L R ( điểm hàn 4 và 5 ) , bạn hàn 2 dây rack , chọt thẳng vào main ( hay mạch CS) . On máy và ghim micro vào hát thử . Bạn sẽ thấy âm thanh rất tốt , không ù xè hay nhiễu gì cả ( tất nhiên , không lớn lắm).
-- Đến đây thì ...bo MicLX + bo echo đa tính năng là tốt ( tất cả bo bán ra đều được test hết )
Vấn đề còn lại là do khi kết nối vào toàn máy ( qua các mạch khác như EQ , master,...) chưa phối hợp đúng . Đại khái , vặn bass, treble quá "mức" v.v...Muốn thêm bass , thêm treble cho nghe mạnh thì ...mua thêm thùng và loa treble câu song song vào . Còn các nút chỉnh ...cỡ đó là cỡ đó ! Vặn cao hơn sẽ "tự kích" .
Đoạn trích:
echo để lon nó rẻ hôm trước
Bản thân , bo Mic , bo echo , bo Music , v.v...là không có bo nào rè cả !!! Nếu thử từ bo ( tức cấp nguồn +-12v và gắn vào In của main ) thì đều tốt , nhưng nghe nhỏ. Nhưng khi , gắn chung các bo lại với nhau để làm dàn Pre ( mixer) thì ...đủ thứ chuyện !!!!
Nào là nguồn cấp , dây masse , chỉnh tín hiệu , v.v....
Bạn chụp hình nguyên cái máy , post lên xem sao ?
Bạn có thể làm mới hết như sau ...
-- Đấu bo MicLx và bo echo đa tính năng xong , chỉ còn sử dụng trạm 7 dây .
-- Mua bo Music về , dấu 5 dây song song với 5 dây của bo MicLX + echo . Bỏ 2 dây cuối , là NC và Ec . Hàn 2 ổ rack bông sen vào 2 ngõ In của bo Music để ghim đầu đĩa DVD.
-- Mua bo Master . Đấu LR của ba bo trên , vào LR in của bo Master. Và LR out của bo Master thì cho vào 2 IN của Main .
-- Mua bộ nguồn DVD . Làm như đã nói .
-- Dùng dây giáp bọc để kết nối . Hàn dây masse sườn sắt .
-- OK !!
Đoạn trích:
cái mạch gì ma ban nhac nho nó kéo lên bạn nào lớn wa nó can lại chóng hư loa.tôi muốn mua cái đó gắn vô nữa được ko.gắn vô nó có ảnh hưởng đến chất lượng ban nhạc khi nghe nhạc ko
Đó là mạch Limiter . Chả ảnh hưởng gì đến chất lượng bản nhạc cả , mà còn làm "hay" hơn ! Do , khi nghe bản nào "rè" thì bạn chỉnh nút Th lên cho hết rè , từ đó về sau , không còn bản nào rè nữa ....OK !
cảm ơn bạn hết soi rồi .thì ra nút rep xì chạm vào vỏ máy
