Nhờ bác Đoàn giải thích giúp mạch vi sai

Đoạn trích:

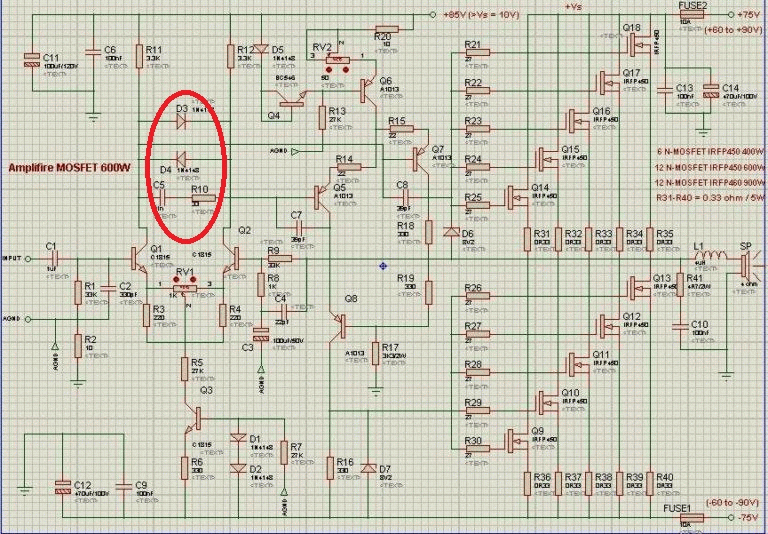

nhờ bác giải thích giúp vai trò mấy linh kiện e khoanh tròn ở mạch vi sai với.

Nó là compressor đấy . Mạch vi sai gồm 2 nhánh đối xứng nhau , tức dòng qua cả hai lả như nhau [ ở trạng thái chưa PLAy ] , Hai con diode đấu ngược đầu nhau vào 2 cực B của hai trans vi sai thứ 2 [ tức cũng là 2 cực C của hai con vi sai thứ nhất ] ...dùng để "không cho hai nhánh lệch nhau hơn 0,6v " . Ví dụ , kẹp masse đo volt DC ở hai điểm đó là 50vdc ....thì khi có tín hiệu mạnh ,,,thì hai nhánh cũng chỉ lệch nhau +- 0,6v . Trong mạch CS thì hai con vi sai là 2 con điều khiển 2 vế trên dưới riêng biệt nhau . Hai con phải "match" nhau ...thì ngõ ra loa là 0vdc . Một con chay , một con không chạy ...thì ngõ ra loa sẽ có volt DC . Bởi vậy , khi mạch CS mà có volt DC ở ngõ ra loa ....thì 90% là do mạch vi sai bị lệch .
Dùng 2 con diode ngược chiều là "compressor" , không cho tín hiệu vượt quá 0,6v . Bình thường thì ...tín hiệu ở hai điểm nầy ...cũng không có vượt quá 0,6v [ so với nhau] , vì vậy , dùng hai con diode để phòng ngừa chuyện khác , như sấm sét , sút dây rack đàn , v.v...có thể làm volt ra loa lệch nhau "nặng" . Tuy nhiên , khuyết điểm là ...có khi tín hiệu lệch nhau hơn 1v ...cho nó nghe "đầy đủ" , như do vì có 2 con diode ...nên sẽ nghe "rè" nhẹ [ tín hiệu bị cắt đầu ] .... Tụ + trở cũng là như vậy , không cho tần số treble vượt cao . Nói chung , tụ là không cho DC chạy qua , nên chỉ có tác dụng cho tần số xoay chiều chạy qua . Ví dụ , treble nhiều quá đi vào con vi sai 1 sẽ ra loa nhiều [ ở bán kỳ dương] , nhưng do có tụ + trở dẫn qua con vi sai 2 nên treble bị bớt lại . Bán kỳ âm thì treble đi vào con vi sai 2 ...sẽ ra loa nhiều , nhưng do cách nối ...nên cũng bị giảm bớt . Không nối qua lại với nhau mà nối một đầu xuống masse ...cũng OK ! Nhưng do xài kiểu vi sai nên người ta ....nối với nhau để cho đối xứng .
Tóm lại , hai cực B của 2 con vi sai có thể dùng 2 con diode nối ngược đầu với nhau để "nén" , tránh nhiều sự nguy hiểm . Nhưng , hệ thống HIFI thì không ai xài cả . Người ta dùng hồi tiếp âm từ loa về vi sai , người ta xài tụ Miller ở 2 cực BC của con kddt v.v....là để ổn định mạch CS , nhưng cũng có nghĩa là tín hiệu bị "nhào trộn" tùm lum . Bởi vậy , âm thanh không thể bằng ampli đèn được ! Ampli xài đèn không có mấy cái chuyện nầy , hoặc có mà rất ít .
Nói tóm lại . hai diode ngược đầu là ...compressor ! Xài hay không xài là tùy ý mình .
