Mạch sub và mạch công suất sub

Đoạn trích:

M.n cho mình hỏi chút ạ . mình có 1 quả sub điện mình muốn cho âm thanh đi thẳng không muốn can thiệp qua LPF .

Mà mình chỉ lấy âm thanh đi thẳng qua jack line in vào volum to nhỏ và xuống thẳng mạch công suất mà vẫn giữ âm thanh gốc thì làm thế nào ạ .

Bạn phải vẽ mạch ra giấy mà suy luận . Phải có mạch LPF chận tín hiệu khi đi vào IC . Lấy tín hiệu ngay tại trước LPF nầy .
Một cách mò mẫm là ....
-- Cứ cho phát sub bình thường .
-- Gở dây ngõ Out ra [ dây Out là dây vào mạch Cs , bóp tay nó nghe rồ rồ ]
-- Cản tụ 104 của dây gở ra , gọi lả đầu dò tín hiệu .

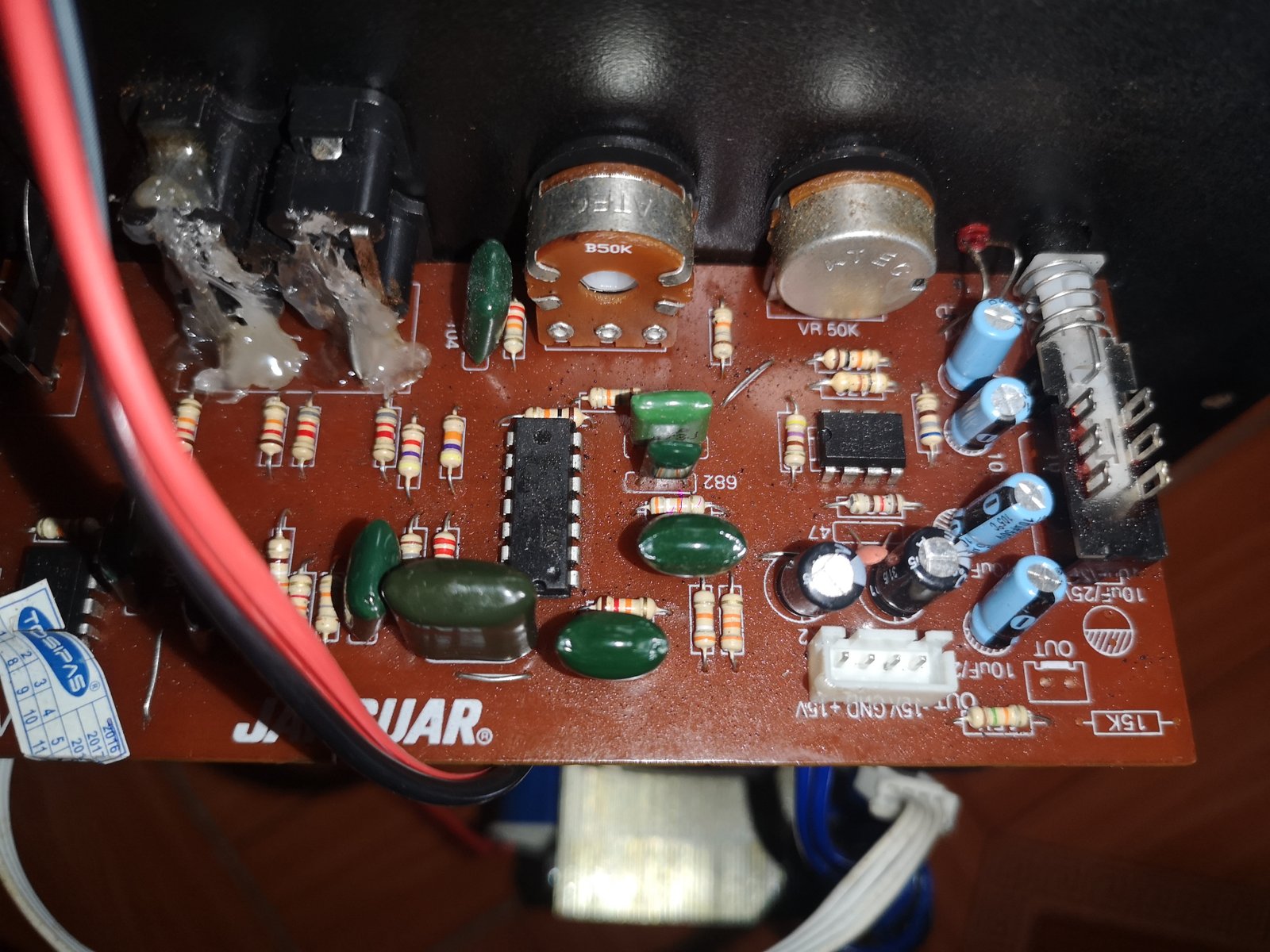

-- bạn sẽ chấm búa xua vào các chân IC để tìm ra chỗ nào "lớn" tiếng full mà không phải là "sub" . Cắt mạch và hàn vào volume . Tuy nhiên , có khi lọc sub xong ...thì có thêm mạch kd bù , vì vậy , có thể tín hiệu full lấy ra ...sẽ nghe nhỏ , do chưa qua tầng kd bù nầy . Tầng bù ...có thể là full , nhưng cũng có thể là filter . Theo hình chụp ...thì có thể tầng sau cùng là full . Và như vậy , khi tìm ra điểm "full" ở chân IC 14 chân ...thì bạn tìm cách hàn trực tiếp điểm đó ...vào ngõ vào IC 8 chân [ có tụ liên lạc ] . Khỏi lo làm volume gì cả ...vì đây là bạn đã bỏ tầng LPF . Đây chỉ là sự gợi ý .
