Bộ nguồn YAMAHAP800
15h14, 28/02/2024
tuthanh1
Thành Viên
Ngày tham gia: 12h33, 31/10/2014

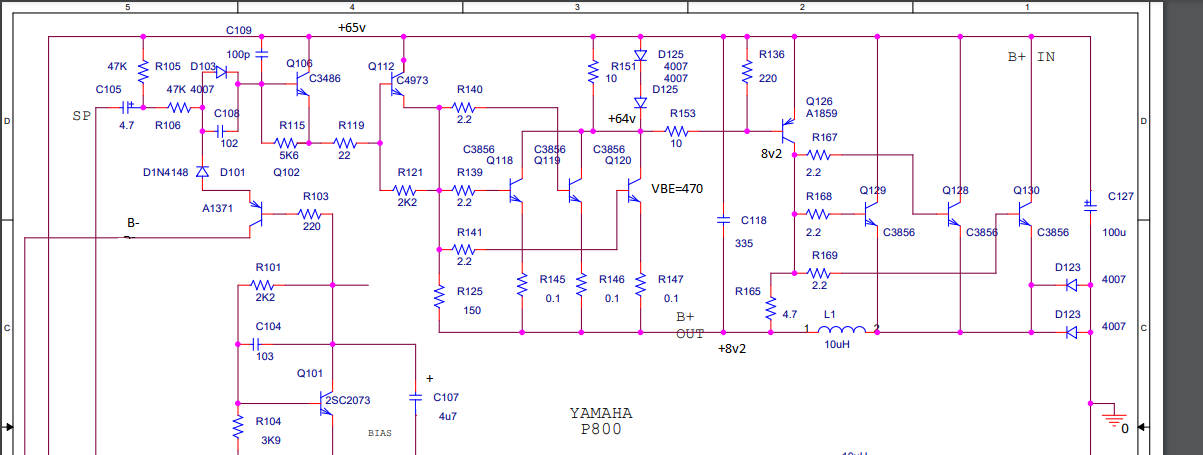

Xin chào Tất cả mọi người , Sau gần 1 tháng vẽ mạch , sau cùng cũng vẽ được gần đúng bộ nguon cục đẩy YAMAHA P800 . hơi loằng ngoằng .nên em vẽ qua máy tính cho dể nhìn. mạch bị lỗi như sau . máy sài nguồn đoi 65v -65v nhưng không cấp thẳng vào so CS mà qua nguồn như hình . máy văn hát bình thương , nhưng nguồn chỉ có 8v. -8v nên không hát lớn được , (nguồn chính vẫn 65 đôi bình thường ) nguồn có 2 vế ,vế bên trừ cũng giống vậy , nhưng đổi lại tráns PNP .... Q118. Q1149, Q120 sờ thấy ám ấm . còn Q126 . Q128 . Q129 , Q130, lạnh ngắt. cho tín hieuj vào mở volum hêt max , nguồn có 14v ( đo tại chân E Q128. 129. 130 ) tại C Q128= 65v. Xin hỏi mach loại gì. cách khác phục như thế nào . không biết mạch bình thương , thì E Q128 = bao nhiêu ..= 65v không .. em nối từ 65v vào C sò công suất , thì máy hát bình thường( nối từ C qua E , Q128) máy 2 kênh , nhưng chỉ 1 bộ nguồn dã mấy tháng rồi vẫn không làm gì được , xin mọi người chỉ dùm . xin cảm ơn chú HUYNHDOAN và moi, người
.
Các câu thảo luận:
đang tải các thảo luận
Đoạn trích:
Theo tớ thì đây là mạch CS chạy hạng G . Nguồn +-65v là nguồn thấp . Còn thiếu nguồn +- 90v
+65v thì nối vào cực dương diode D123 ...[ bên dưới nguồn -65v cũng nối y như vậy ] .
Bình thường cực E Q128 sẽ là 65v [ -0,7v của diode còn 64v3 ] . Còn cực B của Q128 thì ...chắc là vài volt hoặc vài chục volt [ thấp hơn 65v ] [ do kỹ sư thiết kế ]. Vì vậy Q128 không có "dẫn" . Máy chạy nguồn thấp +-65v . Khi bạn hát volume lớn , lúc nầy ngõ ra loa sẽ vọt cao lên [ volt AC ] . Đến mức volt AC được bao nhiêu volt ...thì 3 con trans Q106 , Q112 , Q126 ...sẽ "dẫn" và nó sẽ phân cực cho 6 con sò CS nguồn "dẫn" [ tức = 0 ohm ] và nguồn +-90v sẽ đưa vào dàn sò CS , còn nguồn +-65v ...do cực âm của diode 123 là 90v [ trong khi cực dương là 65v ] ...làm cho diode bị phân cực nghịch , tức không dẫn ! Nguồn +-65v bị tách ra , nhường cho nguồn +-90v làm việc . Khi bạn hát nhỏ ...thì ...y như cũ [ tức nguồn sẽ còn là +-65v ]
Nói volt AC là bạn phải hiểu là bán kỳ dương , hoặc bán kỳ âm của volt Ac ...mới phân cực được trans ...
Sửa chữa của chúng ta ...chỉ là rà ra rổ , đo đạc tốt và ráp vào . nếu không chạy thì ...cứ cấp nguồn +-65v vào cực dương D123 .
Xin hỏi mach loại gì. cách khác phục như thế nào . không biết mạch bình thương , thì E Q128 = bao nhiêu ..= 65v không .. em nối từ 65v vào C sò công suất , thì máy hát bình thường( nối từ C qua E , Q128) máy 2 kênh , nhưng chỉ 1 bộ nguồn dã mấy tháng rồi vẫn không làm gì được , xin mọi người chỉ dùm . xin cảm ơn chú HUYNHDOAN và moi, người
Theo tớ thì đây là mạch CS chạy hạng G . Nguồn +-65v là nguồn thấp . Còn thiếu nguồn +- 90v
+65v thì nối vào cực dương diode D123 ...[ bên dưới nguồn -65v cũng nối y như vậy ] .
Bình thường cực E Q128 sẽ là 65v [ -0,7v của diode còn 64v3 ] . Còn cực B của Q128 thì ...chắc là vài volt hoặc vài chục volt [ thấp hơn 65v ] [ do kỹ sư thiết kế ]. Vì vậy Q128 không có "dẫn" . Máy chạy nguồn thấp +-65v . Khi bạn hát volume lớn , lúc nầy ngõ ra loa sẽ vọt cao lên [ volt AC ] . Đến mức volt AC được bao nhiêu volt ...thì 3 con trans Q106 , Q112 , Q126 ...sẽ "dẫn" và nó sẽ phân cực cho 6 con sò CS nguồn "dẫn" [ tức = 0 ohm ] và nguồn +-90v sẽ đưa vào dàn sò CS , còn nguồn +-65v ...do cực âm của diode 123 là 90v [ trong khi cực dương là 65v ] ...làm cho diode bị phân cực nghịch , tức không dẫn ! Nguồn +-65v bị tách ra , nhường cho nguồn +-90v làm việc . Khi bạn hát nhỏ ...thì ...y như cũ [ tức nguồn sẽ còn là +-65v ]
Nói volt AC là bạn phải hiểu là bán kỳ dương , hoặc bán kỳ âm của volt Ac ...mới phân cực được trans ...
Sửa chữa của chúng ta ...chỉ là rà ra rổ , đo đạc tốt và ráp vào . nếu không chạy thì ...cứ cấp nguồn +-65v vào cực dương D123 .
