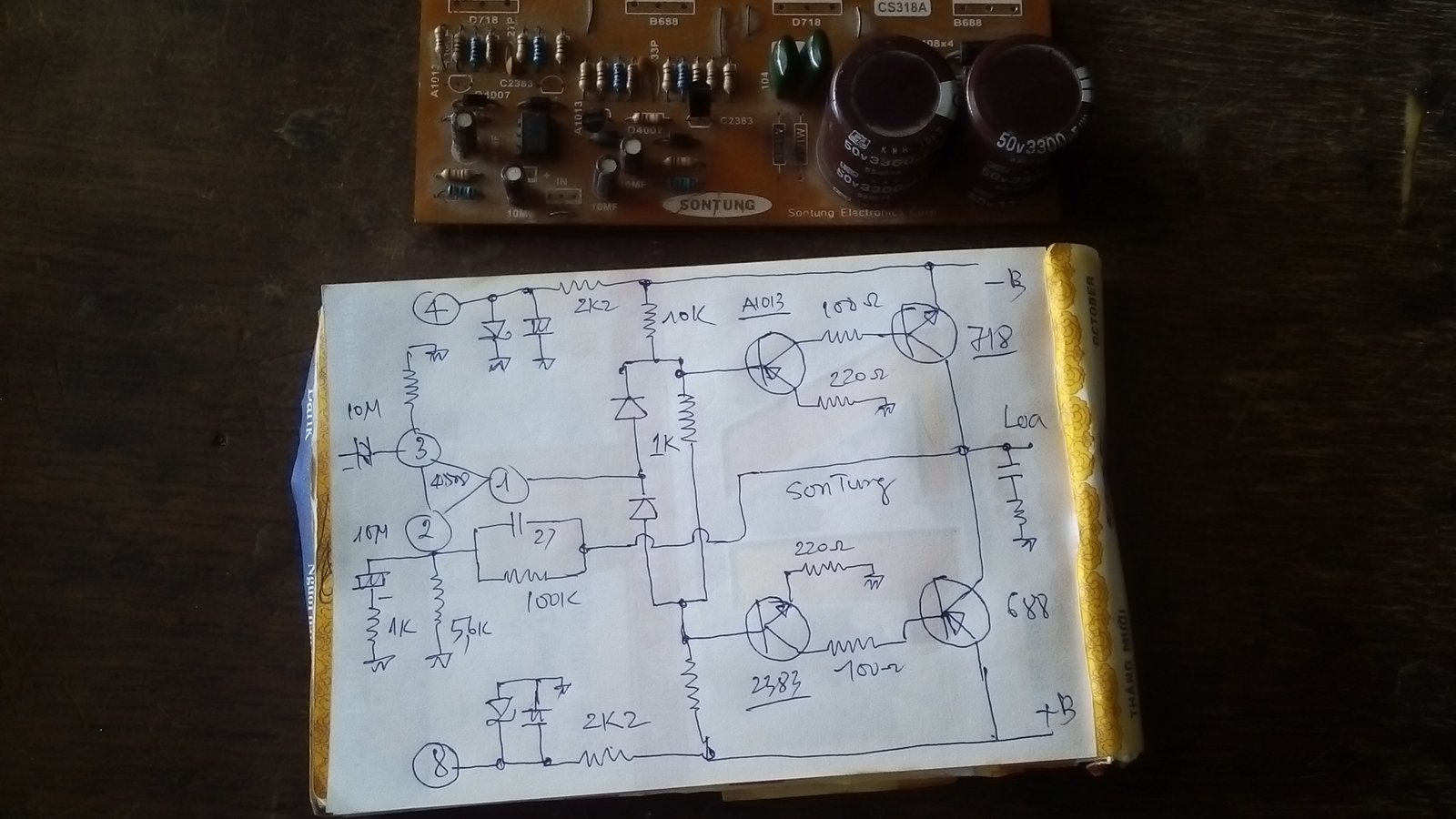

MẠCH CÔNG SUẤT SƠN TÙNG

Đoạn trích:

nếu mình sài nguồn 60 VAC thì phải làm sao . thay đổi cái gì

Do trong mạch có xài zene ổn áp 15v cho 4558 ...nên ...muốn xài nguồn 30VAC hay 60VAC ...cũng OK ! Không sợ hư ! Chỉ chú ý đến con trở cản cho zene ( xài 5w trở lên ) .
Phần thúc và sò thì ...cũng không có thay đổi gì cả . Vì sao ? Vì BB là 2 con diode 1v2 . Xài 30VAC hay 60VAC ,,,thì đo BB cũng ...1v2 ! Chỉ là thay trở lớn w (1w) , thúc thì thay bằng 1011+2344 , sò thì phải xài 16 con . 5200x8 và 1943x8 . Và phải có trở 0,5 ohm/5w cho mỗi con sò , nối vào C hay E đều được .
Vậy là xong ! Nhưng khi xài thì phải chịu cái cảnh hư tới hư lui .... Mạch đơn giản quá ...nên ..không chịu nổi các thời kỳ quá độ , không khử tự kích được . Xài volt nguồn cao không phải dễ ăn ...Linh kiện mua ..cũng hên xui ...

Đoạn trích:

cho e hỏi, chổ cặp sò công suất nếu ngỏ ra xuất ra chân C sẻ có ưu điểm như thế nào so với xuất ra loa bằng chân E, vì e thấy mạch công suấ -t Nhật Tảo bán thường xuất ra loa bằng chân E,

Sò CS là kđ công suất [ tức kđ dòng và áp ] để đủ sức làm rung cái màn loa thật mạnh . Công thức ... P= U x I . Kđ ra chân E là chỉ có kđ dòng , không có kđ áp . Vì vậy tầng thúc phải cung cấp dòng và áp tương đối nhiều ...thì mới ra CS mạnh . Lấy ví dụ , để cho ra 1.000W thì tầng thúc cũng phải cho ra mấy chục W . Còn kđ ra chân C thì là vừa kđ áp , vừa kđ dòng ...nên tầng thúc không cần ráp mạnh . Chỉ cần tầng thúc cho ra 1W , 2W cũng đủ cho ra 1.000W . Khi tầng CS bị hư ...thì ...kiểu ráp ra cực E ...sẽ hư luôn tầng thúc , hư tùm lum . Còn kiểu ráp ra cực C ...thì chỉ hư sò . còn tầng thúc và các tầng khác ít khi bị hư [ do nó làm việc rất thấp , thấp volt , thấp ampere ] .
Ưu điểm cùa "ra cực E" là ít bị méo tiếng . Nhà sản xuất thì phải ráp "ra cực E" rồi ! Mới có mà bán tiếp ...
