Xin hỏi về power ampli yamaha MX1000
01h57, 16/06/2019
hainamm
Thành Viên
Ngày tham gia: 21h55, 15/06/2019
Đầu tiên tôi xin Kính chào BQT! Kính chào bác Đoàn! Kính chào tập thể ae TV.
Tôi là TV mới và là tay ngang nên mạo muội cầu mong sự giúp đỡ của mọi người.
Cụ thể là tôi mua chiếc power amply yamaha MX1000 cũ hỏng của một chú e với giá là một chầu bia cỏ. Nhưng vì chú ấy chọc ngoáy ltung nên thợ ko ai nhận sửa, có sửa cũng chỉ lấy từ loại khác chế sang và giá rất cao. Tôi vô cùng muốn phục hồi nó, tôi mê nó đã nhiều năm từ khi nghe nó ngân nga "một cõi đi về" tại 1 cửa hiệu bán đồ âm thanh. Tôi lại chẳng có j nhiều, chút kiến thức vật lý hồi cấp 3, chút quỹ đen để dành mua linh kiện nên thầm mong mỏi nhận đc chân tình từ BQT, ad huynhdoan2000 và tập thể ae những ng có phép màu trong nghành điện, đt làm ơn hãy biến điều diệu kỳ trở thành hiện thực. Sự điên rồ này có thể làm một số ae cười chê cho dù vậy nếu là cao nhân, ẩn sĩ hãy giúp cho 1 chút ít cũng là điều vô cùng tốt đẹp.

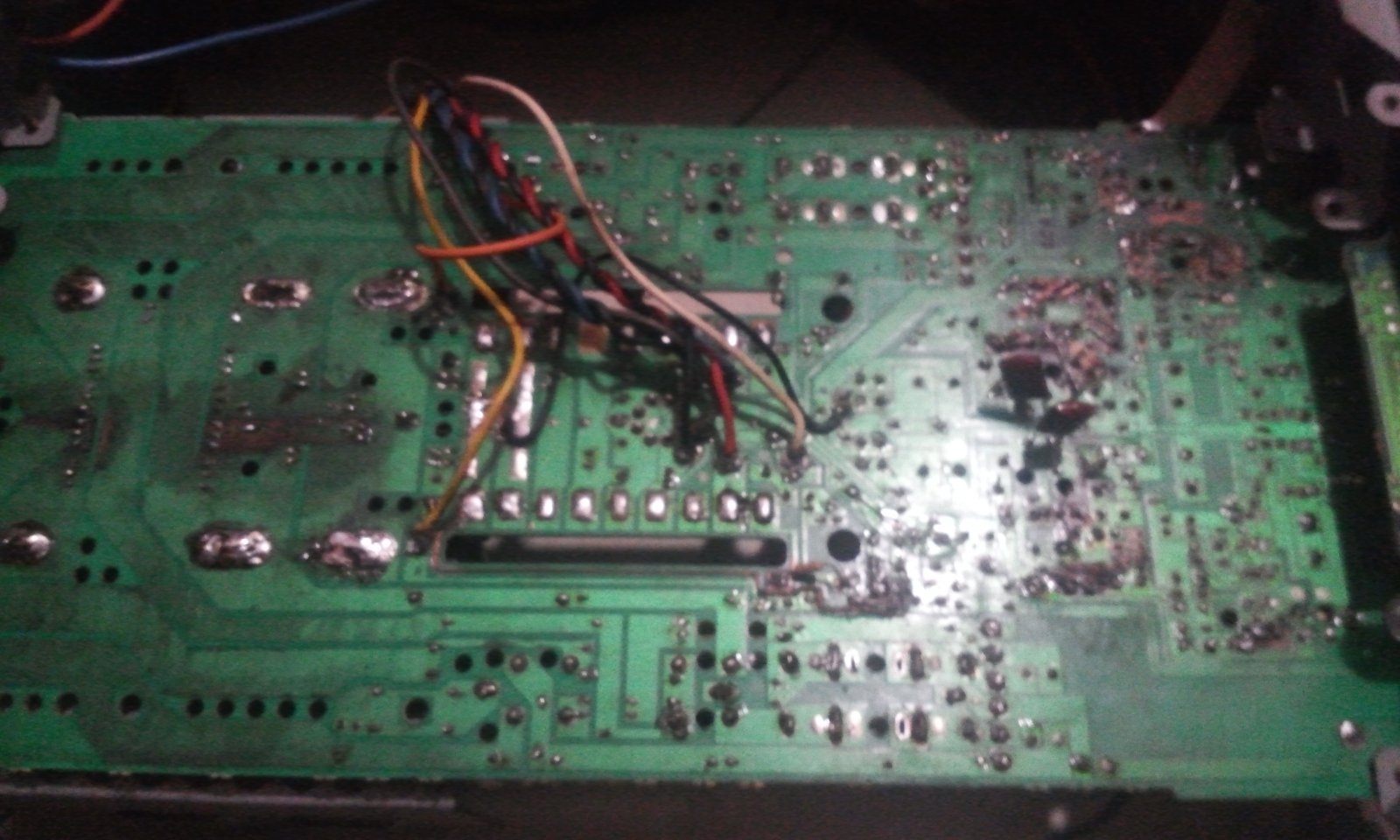

Hiện tại phần csuat tôi đã tháo rời. Phần còn lại tôi đã thay 1 số trans và đã kiểm tra rất kỹ nhưng vẫn ko tài nào khiến nó tắt đèn protection và đóng relay. Đo dây đen, đỏ ra loa luôn có điện -3vdc. Kiểm tra các con trans pnp ko chết. Tụ và trở, dồ zener vẫn ổn. Xin mọi người chỉ cho tôi chỗ nào tôi đã bỏ qua và đang sai ở phần nào với ạ.
Ảnh và tài liệu của nó đây.
https://www.radiomuseum.org/r/yamaha_mx_1000.html
Các câu thảo luận:
đang tải các thảo luận
Dạ. Xin mọi người hãy xem và giúp đỡ cho tôi đc ko ạ?
Đoạn trích:
Đo có volt DC ở ngõ ra loa ....thường là do tầng vi sai bị lệch ! Phải vẽ sơ đồ ra mà suy luận . Mò sửa thì pó tay !
-- Thử "tăng" phân cực cho cặp vi sai ( tức cặp song song thêm 1 con trở vào con trở cực E của cặp vi sai đang dính lại )
Tuy nhiên , trước tiên , phải chia mạch CS ra làm 2 . Phần vsai + kđđt và phần thúc + sò .
-- Bỏ phần visai +kđdt ra ( bằng cách nhổ con kđđt) ra ngoài . Cấp điện cho tầng thúc + sò ( nhớ là khoan nối loa , chỉ đo áp DC ngõ ra loa ) . Nếu thúc và sò và các linh kiện là còn tốt ...thì đo ngõ ra loa sẽ là 0 vdc . OK ! Bây giờ chỉ tập trung vào phần vi sai + kđđt .
-- Ráp trả lại con kđđt vào chỗ cũ . Tháo mấy chân sò ra ( tức nhả mối dây hàn vào cực B sò . Thúc thì cứ để yên . Cấp điện , đo volt DC cực C con kđdt ...xem coi có phải là 0vdc hay không ? Nếu không thì ...mò sửa ( tức rả các linh kiện ra và đo ohm ) . Lưu ý , khi sửa phần vi sai + kđđt ...phải kiễm tra con trở từ ngõ ra loa về cực B con visai thứ 2 . Có thể nối masse ...để test phần vi sai + kđdt .
Mặc dù có - 3vdc ở ngõ ra loa ( làm đèn protect sáng lên ) , nhưng bạn có thể lấy 2 con tụ hóa 100uF/ 50v ( nối 2 cực âm , để làm tụ NP và nối vào 2 chấu relay ...để ra loa trực tiếp bằng tụ . Hát thử xem ....coi có ra tiếng không ?
Sửa mấy cái máy cũ rất là nhiêu khê !
Mua cái thau , rả tất cả linh kiện ra đo tốt và ráp vào chỗ củ . Đồng hồ phải là loại tốt ! Nên nhớ , ở hãng chế tạo , họ cũng làm "y như vậy" , tức lấy mấy linh kiện tốt và lắp vào đúng vi trí của nó ...và hàn . Nữ làm việc nầy , họ không cần biết gì về sửa chữa .
Đo dây đen, đỏ ra loa luôn có điện -3vdc.
Đo có volt DC ở ngõ ra loa ....thường là do tầng vi sai bị lệch ! Phải vẽ sơ đồ ra mà suy luận . Mò sửa thì pó tay !
-- Thử "tăng" phân cực cho cặp vi sai ( tức cặp song song thêm 1 con trở vào con trở cực E của cặp vi sai đang dính lại )
Tuy nhiên , trước tiên , phải chia mạch CS ra làm 2 . Phần vsai + kđđt và phần thúc + sò .
-- Bỏ phần visai +kđdt ra ( bằng cách nhổ con kđđt) ra ngoài . Cấp điện cho tầng thúc + sò ( nhớ là khoan nối loa , chỉ đo áp DC ngõ ra loa ) . Nếu thúc và sò và các linh kiện là còn tốt ...thì đo ngõ ra loa sẽ là 0 vdc . OK ! Bây giờ chỉ tập trung vào phần vi sai + kđđt .
-- Ráp trả lại con kđđt vào chỗ cũ . Tháo mấy chân sò ra ( tức nhả mối dây hàn vào cực B sò . Thúc thì cứ để yên . Cấp điện , đo volt DC cực C con kđdt ...xem coi có phải là 0vdc hay không ? Nếu không thì ...mò sửa ( tức rả các linh kiện ra và đo ohm ) . Lưu ý , khi sửa phần vi sai + kđđt ...phải kiễm tra con trở từ ngõ ra loa về cực B con visai thứ 2 . Có thể nối masse ...để test phần vi sai + kđdt .
Mặc dù có - 3vdc ở ngõ ra loa ( làm đèn protect sáng lên ) , nhưng bạn có thể lấy 2 con tụ hóa 100uF/ 50v ( nối 2 cực âm , để làm tụ NP và nối vào 2 chấu relay ...để ra loa trực tiếp bằng tụ . Hát thử xem ....coi có ra tiếng không ?
Sửa mấy cái máy cũ rất là nhiêu khê !
Mua cái thau , rả tất cả linh kiện ra đo tốt và ráp vào chỗ củ . Đồng hồ phải là loại tốt ! Nên nhớ , ở hãng chế tạo , họ cũng làm "y như vậy" , tức lấy mấy linh kiện tốt và lắp vào đúng vi trí của nó ...và hàn . Nữ làm việc nầy , họ không cần biết gì về sửa chữa .
Cám ơn a huynhdoan2000 rất nhiều ạ. Lúc chưa nhận đc phản hồi từ hội e mày mò tự thay 1 số con trans mới ko cùng loại chỉ giống về cực mà vẫn ko đc. Chỉ khi tháo 4 dây ra loa thì relay mới đóng, lúc này đo vdc lại là -12v, vac từ 24v lùi dần dần về sau. E ko dám sửa j nữa. Hiện tại e đang chờ lk bên Công Thành chuyển về cũng ko đúng chủng loại theo máy nhưng thấy bảo là trans tháo máy nhật cũ. Kết quả ra sao e lại phiền cả nhà chỉ thêm cho e. Tiện cho e xin thông số con D515 và D525 và các con đi ốt còn lại trên tầng vi sai và kdđt a nhé, để e mua thay thế với ạ.
Chào a. Chúc a luôn khỏe ạ.
Chào a. Chúc a luôn khỏe ạ.
Đoạn trích:
Tớ có lên mạng , vào trang Yamaha và tải về sơ đồ MX 1000 . Chả biết có giống cái máy của bạn đang xài hay không ? Nó xài 2 nguồn +- LB và +-HB . Trans thì là loại tích hợp ( nhiều hơn 3 chân) . Pó tay !! Phải kiếm "đúng" y chang số hiệu .
i e đang chờ lk bên Công Thành chuyển về cũng ko đúng chủng loại theo máy nhưng thấy bảo là trans tháo máy nhật cũ. Kết quả ra sao e lại phiền cả nhà chỉ thêm cho e. Tiện cho e xin thông số con D515 và D525 và các con đi ốt còn lại trên tầng vi sai và kdđt a nhé, để e mua thay thế với ạ.
Tớ có lên mạng , vào trang Yamaha và tải về sơ đồ MX 1000 . Chả biết có giống cái máy của bạn đang xài hay không ? Nó xài 2 nguồn +- LB và +-HB . Trans thì là loại tích hợp ( nhiều hơn 3 chân) . Pó tay !! Phải kiếm "đúng" y chang số hiệu .
Thảo luận bởi hainamm:
Thảo luận bởi huynhdoan2000:
Chào bạn! Mình cũng có một con giống với con của bạn, nhưng bị thợ lấy đi một vế cs nếu không sửa được bạn có thể thanh lý vỉ cs cho mình dc ko. Sđt 0782074488
Cám ơn a huynhdoan2000 rất nhiều ạ. Lúc chưa nhận đc phản hồi từ hội e mày mò tự thay 1 số con trans mới ko cùng loại chỉ giống về cực mà vẫn ko đc. Chỉ khi tháo 4 dây ra loa thì relay mới đóng, lúc này đo vdc lại là -12v, vac từ 24v lùi dần dần về sau. E ko dám sửa j nữa. Hiện tại e đang chờ lk bên Công Thành chuyển về cũng ko đúng chủng loại theo máy nhưng thấy bảo là trans tháo máy nhật cũ. Kết quả ra sao e lại phiền cả nhà chỉ thêm cho e. Tiện cho e xin thông số con D515 và D525 và các con đi ốt còn lại trên tầng vi sai và kdđt a nhé, để e mua thay thế với ạ.
Chào a. Chúc a luôn khỏe ạ.
Thảo luận bởi huynhdoan2000:
i e đang chờ lk bên Công Thành chuyển về cũng ko đúng chủng loại theo máy nhưng thấy bảo là trans tháo máy nhật cũ. Kết quả ra sao e lại phiền cả nhà chỉ thêm cho e. Tiện cho e xin thông số con D515 và D525 và các con đi ốt còn lại trên tầng vi sai và kdđt a nhé, để e mua thay thế với ạ.
Tớ có lên mạng , vào trang Yamaha và tải về sơ đồ MX 1000 . Chả biết có giống cái máy của bạn đang xài hay không ? Nó xài 2 nguồn +- LB và +-HB . Trans thì là loại tích hợp ( nhiều hơn 3 chân) . Pó tay !! Phải kiếm "đúng" y chang số hiệu .
Chào bạn! Mình cũng có một con giống với con của bạn, nhưng bị thợ lấy đi một vế cs nếu không sửa được bạn có thể thanh lý vỉ cs cho mình dc ko. Sđt 0782074488
Cho tôi mail. Tôi sẽ gửi cho bạn sơ đồ, mạch vẽ, .... Vi tôi cũng đang sở hữu 1 bộ MX-1000u, CX-1000.
Chào bạn, bạn có biết ai thanh lý con âm ly này không, chỉ cần có mạch cs là dc
