Thắc mắc về mạch lọc sub Melodyne

Đoạn trích:

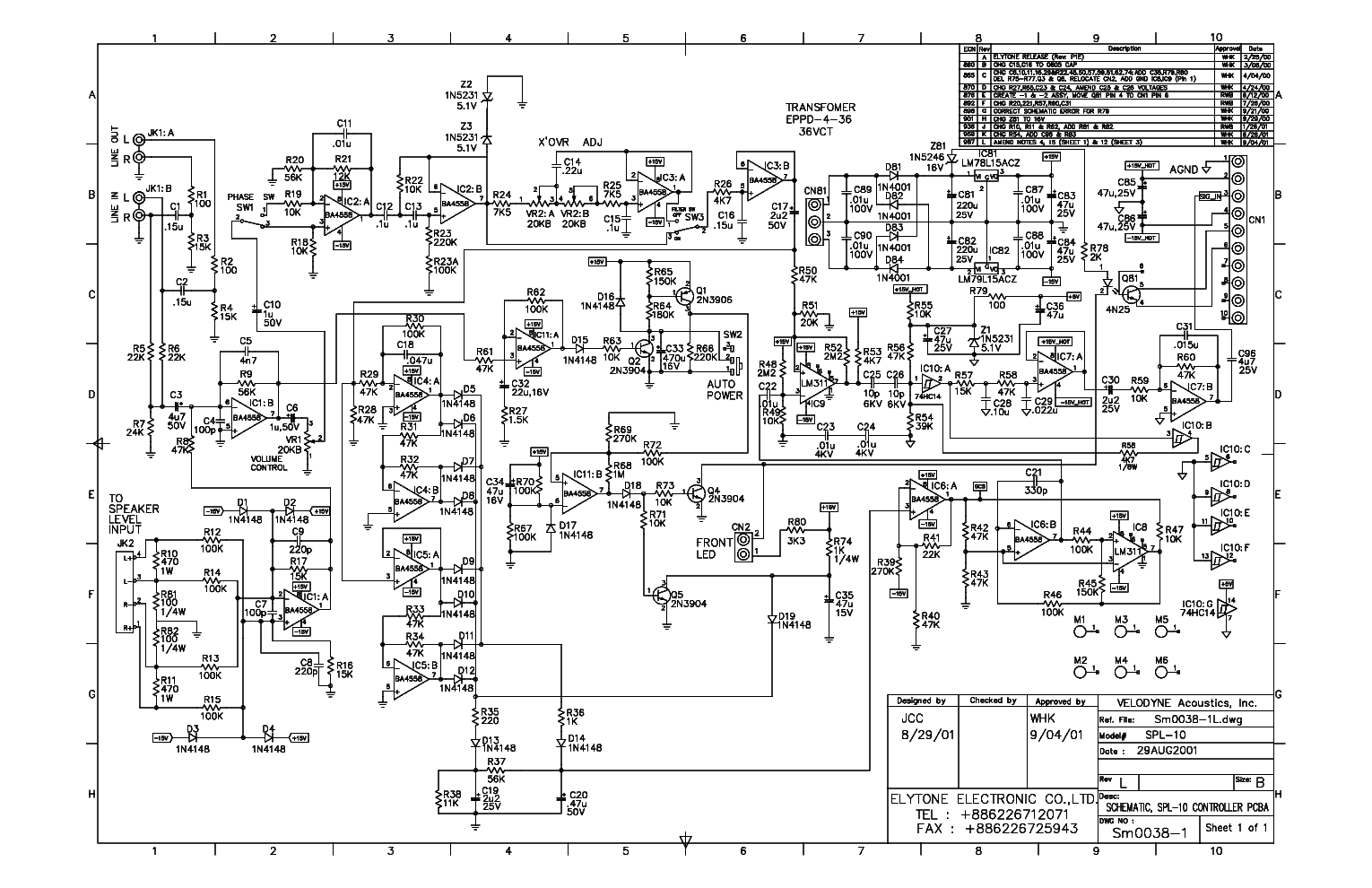

cháu có mạch Sub của hãng Melodyne

Tớ có tìm trên mạng . Đó là loa sub điện của hàng Velodyne .

Đoạn trích:

xin bác giải đáp.

Pó tay ! Đây cũng là sơ đồ tớ mới gặp . Phải tìm Service manual của nó . User Manual chỉ là cách chỉnh máy .
Đoạn trích:

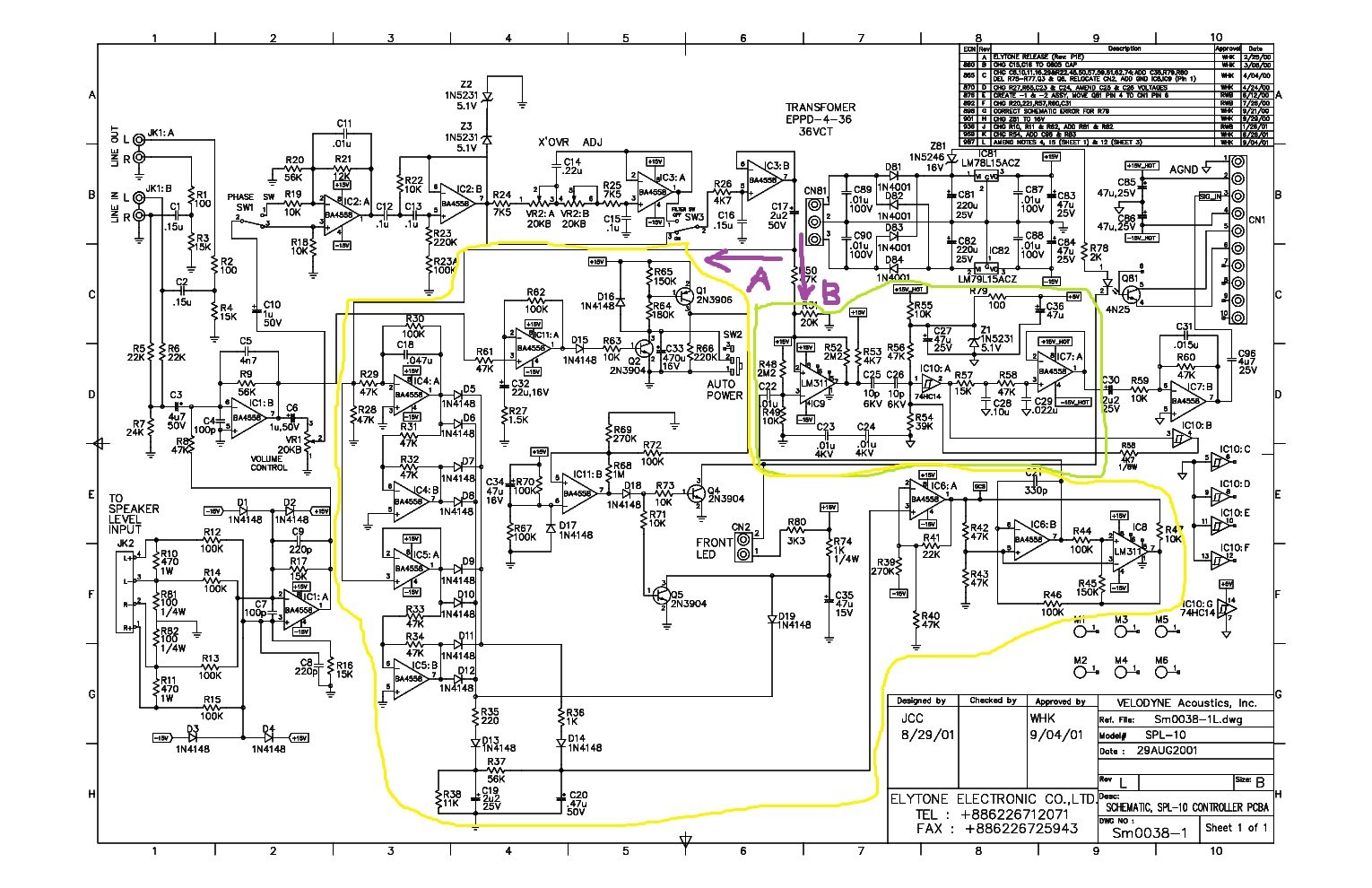

Mạch lọc sau khi trộn kênh R/L và cắt tần crossover thì có đi theo 2 hướng A và B màu tím như hình dưới đây. Bác có thể phân tích khoanh màu vàng có nhiệm vụ gì và khoanh màu xanh lá mạ có nhiệm vụ gì không ạ.

Nhìn thoáng qua thì ....khoanh màu vàng ...nắn tín hiệu toàn kỳ [ bán kỳ dương và bán kỳ âm ] ...cho ra volt DC để đưa vào các IC để thay đổi hoạt động của IC đó .
Đọc sơ qua User Manual thì ...loa Sub loại nầy , có nhiều cái mới như ...
-- Auto EQ [ phải có cái micro đặt ngay chỗ ta ngồi . Micro hút tiếng bass và sẽ tự điều chỉnh EQ , chứ không phải micro dùng ca ! ]
-- Ban đêm hát nhỏ hơn , ban ngày hát lớn hơn....
-- Các LED chỉ thị các Preset ....
-- Bảo vệ hát quá lớn...
-- Chình phase ...
-- Tự động cấp nguồn và ngắt nguồn ....
-- ....
Bạn có tìm ra service manual không ? Hoặc tài liệu nói về loại Sub bass nầy ?
Đoạn trích:

Phần cuối khoanh lá mạ lại cắt tần cao một lần nữa nhằm mục đích gì ạ.

Thêm các Filter thì chả có gì lạ cả . Cắt bớt tần thấp là ....chống rung quá mức . Tuy nhiên , tụ liên lạc là 10p ....thì hơi vô lý ! Tụ 10p thì chỉ là "siêu âm" qua được mà thôi ! Tần số Sub ...tệ lắm ...cũng là 103 [ nếu trở kháng vào thật cao ]
