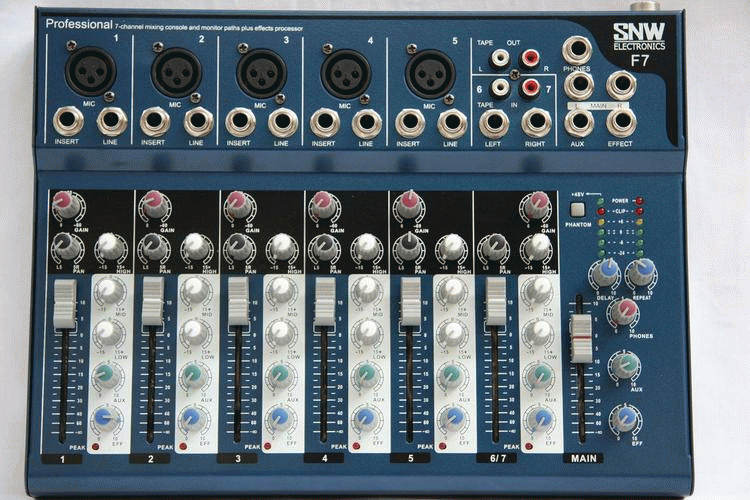

samlap f7

Đoạn trích:

nhờ anh huynh doan giải thích hộ em hai cống kết nối aux va effect với để em kết nối với echo rời

Khi kết nối Echo rời , phải có tín hiệu vào In của hộp. Tức là phải kiếm trên bàn Mixer mấy cỗng Out ra .
Lấy từ lỗ Phone thì ...tiếng Mic , tiếng Music đều có Echo . Không thể lấy tín hiệu ngay lỗ Phone .
Lấy ngay lỗ Effect thì có thể sẽ làm "ngắt" tiếng echo của máy . Muốn lấy chỗ nầy cũng được .
Lấy ngay lỗ Aux là hợp lý nhất . Trên mỗi kênh Mic đều có nút Aux chỉnh riêng và bên tay phải có nút Aux "tổng". Quá hợp lý !!
Hai ngõ ra L R của hộp thì ...coi như cái laptop . Cứ kết nối vào 2 lỗ MIc và ém balance hai bên .
Phần effect của máy thì có thể chỉnh tiếng Reverb phụ họa thêm .
Các máy Mixer khó kiếm ngõ Out cung cấp cho IN của hộp Echo rời thì ...cứ dùng ngõ INSERT . Tất nhiên , chỉ một lỗ Mic đó mới có tiếng Echo của hộp mà thôi .
Ví dụ , ghim MIcro vào lỗ Mic 1 . Dùng rack 6 ly stereo ( nối hai đầu TIP + RING lại , làm mono ) chọt vào lỗ INSERT của MIC 1 ...và đầu rack 6 ly bên kia ( có thể dùng rack mono 2 chấu ) mà ghim vào lỗ IN trên hộp Echo . Từ đây , ta có thể xài hộp echo rời cho bất cứ bàn mixer nào ...

Đoạn trích:

thật sự mình cũng bó tay voi cổng Effet này,cắm giắc 6ly vào là mất echo trong máy,cứ nghĩ nó giống cổng 3 chấu,mình cắm 6ly stereo vao rồi cũng thử hết cách cũng k có tác dụng gì hết

Diễn nôm là như vầy ....
-- Các cỗng trên bàn mixer ...không bao giờ là ....cỗng nguồn cộng trừ cả !!!
-- Các cỗng nầy đều là "điểm" tín hiệu cả .
-- Thế nó là Out hay In ? Chúng nó có thể vừa là Out , vừa là In , vừa là In + Out ( tức ghim rack vào sẽ "ngắt") .
-- Nhiệm vụ chúng ta là điều tra . Muốn điều tra , phải có một cái máy nhỏ ( ví dụ , bộ loa hát vi tính ) để làm máy dò tín hiệu . Kẹp masse , đầu ghim 3 ly dùng làm rack "thu" tín hiệu . Nếu có tín hiệu thì loa sẽ kêu .
-- Cắm rack 6 ly vào cỗng , mất Echo . Vậy cỗng nầy là ổ rack stereo 3 chấu , hoặc 2 chấu , nhưng nó có lá sắt ép đè , ghim rack vào thì nó hở lá sắt ra . Y như ghim lỗ Phone thì mất tiếng ở loa .
-- Sau khi ghim rack 6 ly vào cỗng Effect ( nhớ là ghim rack 3 ly đổi thành 6 ly của hộp loa vi tính ) . Nói a lô thử xem , hộp loa có ra tiếng không ? Nếu có ra tiếng micro thì cỗng nầy là cỗng ra , dùng nó làm Send . Nếu không ra tiếng , thì cỗng nầy là cỗng In , dùng lấy tín hiệu vào Effect .
-- Trường hợp , muốn không "ngắt" Echo , khi ghim rack vào lỗ Effect, thì rack 6 ly stereo nối "dính" 2 chấu TIP và RING lại . Đơn giản ! Còn nếu lỗ Effect là Mono thì ghim vào "nhẹ nhẹ" vừa đủ có tín hiệu lấy ra mà không mất Echo ( vì lá sắt không bị đội lên ) .
