Mạch micro bị nhiễu.

Thành Viên
Ngày tham gia: 21h53, 17/11/2019

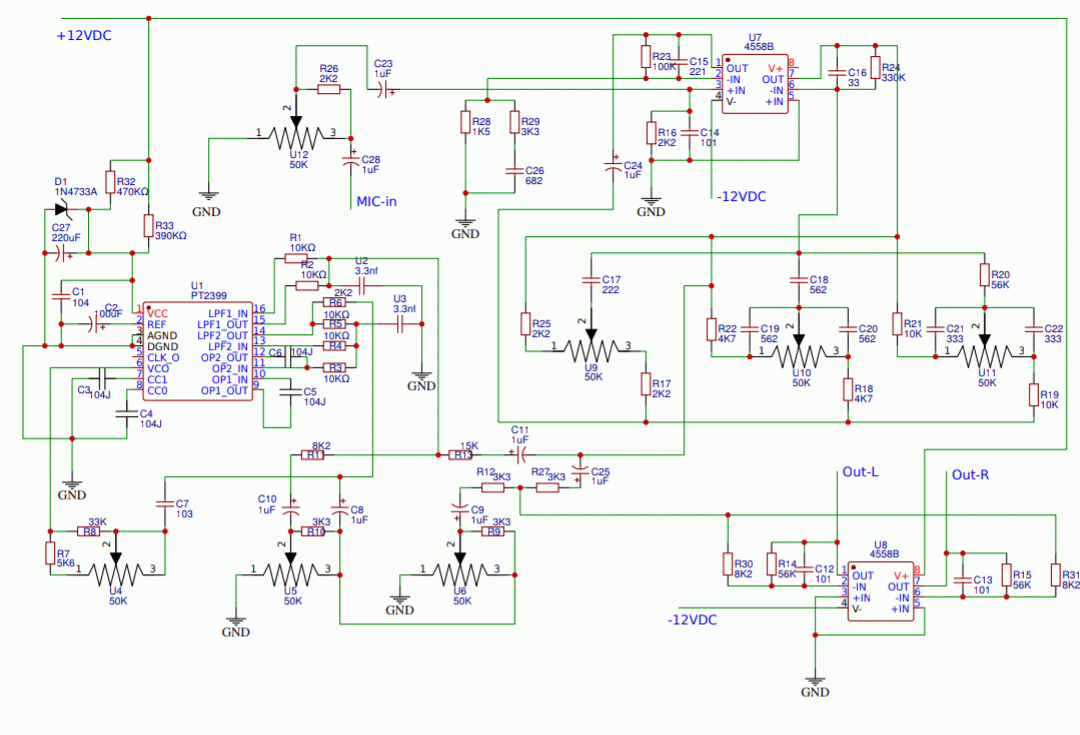

Em có làm mạch micro theo sơ đồ này.mà nó cứ bị nhiễu hoài.em lọc nguồn rất kỹ.mạch nắn đều có tụ 104 song song.tụ lọc 2 đầu 7812 7912 là 2200uf và 1000uf đều có 104 đi kèm.nhưng khi cắm vào zắc 6 ly là kêu rè rè.rút ra mic ra zắc 6 ly nối mass tầng cuối chân 2 và 6 thì kêu ù ù.tóm lại cứ hở mass thì rè.đóng mass thì ù.anh xem lại giúp em với cả tuần rồi chưa khắc phục được.nguyên cái phíp a4 đi với muối luôn rồi.thanks anh trước nha.

Mạch micro bị nhiễu.

Các câu thảo luận:
đang tải các thảo luận
07h51, 22/11/2019
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
Em có làm mạch micro theo sơ đồ này.mà nó cứ bị nhiễu hoài.em lọc nguồn rất kỹ.mạch nắn đều có tụ 104 song song.tụ lọc 2 đầu 7812 7912 là 2200uf và 1000uf đều có 104 đi kèm.nhưng khi cắm vào zắc 6 ly là kêu rè rè.rút ra mic ra zắc 6 ly nối mass tầng cuối chân 2 và 6 thì kêu ù ù.tóm lại cứ hở mass thì rè.đóng mass thì ù.anh xem lại giúp em với cả tuần rồi chưa khắc phục được.nguyên cái phíp a4 đi với muối luôn rồi.thanks anh trước nha.


R32 và R33 cấp nguồn cho 2399 ... không phải là ...vài trăm kí ohm . Bạn chỉ cần thay bằng 1 con 220 ohm /1w là xong .
Chân 2 và 6 xuống masse thì hskd là vô cùng lớn.....Hù là tất nhiên !
Mua 2 cái bình accu 12v mà cấp nguồn hoặc 2 cục pin 9v mà cấp nguồn để xác định có phải nhiễu là do nguồn cấp phát sinh ra ...hay không ?
Hôm kia , tớ có đọc 1 bài viết trên mạng [ tiếng Anh] nói về việc ...đo osclloscope vào đường masse so với masse nguồn , tức đo hai khoảng cách của 2 masse ...xem coi ...có volt ac hay không ? Vậy , bạn có thể dùng ampli + loa mà chấm vào 2 điểm masse trên mạch để xem coi có ...hù nhiễu gì không ?
Hãy ráp thử cái thứ 2 ...xem coi có bị "y như vậy" không ? Rồi có cái mà so sánh ......
Sửa máy móc đời bây giờ là ...phải có 2 cái giống nhau , tức là phải có 1 cái còn tốt mà làm chuẩn .
20h54, 29/11/2019
Thành Viên
Ngày tham gia: 21h53, 17/11/2019
Em đã làm theo cách của anh.dùng 2 cục pin 9v đưa vào thì êm ru luôn.không hù rè gì hết.trong khi nó lệch tới 1v lận.em dùng 7812 và 7912.để cái biến áp vào thì nó rè liền.đo biến áp bên ngoài vac bằng nhau.khi qua chỉnh lưu và hạ áp bằng 7812 vá 7912 thì lệch 0.6v.rút ra rút vào có khi lại bằng nhau.nhưng nó vẫn rè.cái này chắc do nguồn.anh nghĩ do biến áp hay tại cặp 78xx vậy anh.hay tại em lọc chưa phẳng.trước 78xx em dùng tu 1 cặp 2200uf sau 78xx em dùng 1 cặp 1000uf.vậy đủ không anh.thanks
22h06, 30/11/2019
Thành Viên
Ngày tham gia: 21h53, 17/11/2019
Cuối cùng e cũng xử lý xong.nhưng vẫn còn rè nhỏ (mở lớn hay nhỏ gì thì tiếng rè đều cùng cường độ) nhưng không ù.đứng cách cái loa 5m thì khong nghe rè nữa.nhưng em không hiểu.sao đường +12vdc lại có 25vac.-12vdc thì lại không.anh giúp em với.em nghĩ nếu loại được 25vac này thì chắc sẽ êm ru.thanks
05h40, 30/11/2019
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
nó lệch tới 1v lận

Thường thì ...+B có cung cấp cho bo Reverb [ hút rất nhiều mA]...nên hay bị sụt áp , so với -B . Mà cũng chả sao cả ! Lệch một vài volt , 4558 vẫn kd phà phà , miễn là tín hiệu vào đừng quá cao . Ví dụ , +10v và -15v ...thì 4558 vẫn kd tốt nếu hskd cho ra bán kỳ dương +9v và bán kỳ âm -9v [ kêu là đỉnh đới đỉnh ] . Sợ là bán kỳ âm kd lên tới -14v [ tức tín hiệu vào mạnh và hskd cao ] và bán kỳ dương chỉ lên gần +10v [ vì nguồn chỉ có +10v] ....nên bán kỳ dương sẽ bị cắt ngọn [ sin thành hình thang ] . Bạn lấy cái cái bình accu 12v của xe Honda thì ....không có lệch 1v đâu !
.Đoạn trích:
nhưng nó vẫn rè.cái này chắc do nguồn.anh nghĩ do biến áp hay tại cặp 78xx vậy anh.hay tại em lọc chưa phẳng.


Thường là do cục biến áp có lõi sắt dở , quấn dây thiếu vòng . Bạn kiếm cục biến áp tốt [ Biến áp xưa của Mỷ , Nhật , trong mấy cái ampli nghĩa địa Nhật] , quấn dây thật nhiều , tức tính theo 300v chứ đừng tính theo 220 v . Hoặc khi tính là... cuộn 220 phải quấn 1.000 vòng thì bạn cứ quấn 1.500 vòng . Còn đơn giản hơn thì cục biến áp 220 , bạn ghim vào ổ điện 110 ! Tất nhiên , cuộn dây thứ cấp phải quấn cao lên .
Ổn áp ra 12vdc thì quấn cuộn dây thứ cấp là 20vac ! Biến áp hơi lòng còng [ vì lớn con] nhưng chất lượng thì OK ! Chẳng có hù hè gỉ ráo !
Nên nhớ , hù hè là do tần số 50Hz của điện đường nhiễm vào ampli . IC ổn áp , tụ lọc bự ,....chẳng có "xi nhê" gì với tần số 50Hz !! Chỉ có quấn dây thật nhiều ...là triệt tiêu tần số 50Hz . Dây nhiều thì ampere yếu , nhưng xài cho dàn Pre thì dư sức !
07h29, 01/12/2019
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
em không hiểu.sao đường +12vdc lại có 25vac.-12vdc thì lại không.


Đo volt AC ....bằng volt kế hiện số , đo bằng oscilloscope ...thì chắc cú hơn ! Vì sao ? Vì có tụ cản DC . Còn đo bằng VOM [ kim] thông thường ...thì dây đo không có tụ cản , nên nó nhảy "tùm lum". Mấy cái vụ "nhiễu" rè , hù ,....rất phức tạp . Hãng sản xuất mới trị hết , còn ta thì phải mày mò . Tuy nhiên , nếu dùng pin 9v mà không bị nhiễu thì bạn hãy thử làm như đã nói trên , tức cục transfo "đặc biệt" . Ngoài ra còn bao giáp bằng kim loại [ tức vỏ máy vừa đủ bo mạch] , mạch in thì phải thiết kế chống nhiễu [ tức đường masse phân bổ tùm lum , bao bọc tất cả các đường mạch in khác ] .Ví dụ , ráp linh kiện 1 mặt mà xài bo 2 mặt , mặt kia làm masse ...Dây tín hiệu xài masse " lưới rô" [ kiếm trong ampli nghĩa địa Nhật cũ ] .
22h34, 02/12/2019
Thành Viên
Ngày tham gia: 21h53, 17/11/2019
Em thử đánh liều.ráp vào loa bass 16cm thử xem thì hết rè.tuy mặt loa vẫn rung nhẹ.em nghĩ nó phát âm không nổi.kệ cũng tạm chấp nhận.nhưng lại sinh bệnh mới.hát bằng cặp loa 2.0 vi tính 300k thì hét bass ra bass hét treble ra treble nhạy vô cùng.(mic qua 4 tầng khuếch đại.đảo 4 lần.phone qua mạch âm sắc đảo 1 lần).trộn đầu ra của mic và âm sắc bằng trở 1k.sợ để trở lớn quá mic mất nhạy.rồi vào bo công suất 100w 2 kênh.vào cặp loa 16cm.không qua phân tần.bệnh chổ này.hét bass ra bass nhưng đến treble thì rống đứt cổ họng mới ra được tí.mạch âm sắc mở bass càng lớn thì mic hát càng nặng.nhưng nhạc thì vô tư muốn bass có bass,muốn treble có treble đã vô cùng.em không biết là do trùng pha hay ngược pha gì không nữa.mong anh chiếu cố.
07h46, 03/12/2019
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
thì hết rè.tuy mặt loa vẫn rung nhẹ


Màn loa rung nhẹ hoặc chạy ra chạy vô , hát thì bình thường ...là có thể do bị "biến điệu" tần số vài Hz ....Lỗ tai ta thì không nghe tần số dưới 20Hz , nhưng con heo hoặc con gì đó ...nó "nghe" được , nó sẽ nhảy sút chuồng cho mà coi !!! Tuy nhiên , hát riết rồi ,,,,quen ! Bởi vậy , mấy tay ăn GLMM là nhờ ...quen ! Ngán mắc chết ...nhưng do quen...nên hắn ta vẫn ăn phà phà . Nguyên lý vô song là ...." bề mặt càng bự , bề lưng càng lớn" . người càng khổ [ bề mặt] thì càng " dễ chịu" [ bề lưng] .
Loa rung mà vẫn hát bình thường . gốc pan là do kd tần số bass quá cao [ ví dụ , vặn nút bass lên cao mà nhạc thì không có tiếng bass nhiều , và do xài tụ liên lạc quá lớn . giảm xuống còn 104 thì OK ! ] . ngòai ra còn do "biến điệu" . Biến điệu là ...hai tần số gặp nhau , nó có thể sẽ tạo ra "thêm" nhiều tần số khác từ 2 tần số nầy ,ví dụ 1Khz và 3Khz sẽ tạo ra 3-1 còn 2KHz , 3+1 là 4Khz v.v.....búa xua . Mấy cái vụ "biến điệu" nầy ...là do "pha" đấy ! Bởi vậy , dàn nhạc hát 20 thùng bass ....mà nghe làm sao ấy ?? và nhất là vị trí người ngồi nghe . Bầu sô nên tìm cách "mua chuộc" đại ca ở trong đám ! Đại ca mà khen dàn âm thanh thì ....đố thằng nào dám mở miệng chê !!

Đoạn trích:
.hét bass ra bass nhưng đến treble thì rống đứt cổ họng mới ra được tí.


Bạn vào mục Mạch điện mà tham khảo bài viết nói về Bass/Treble , nhất là bài hồi tiếp âm của tầng CS ...thêm volume chỉnh bass/treble .
Một ví dụ , con trở hồi tiếp âm 47k của tầng CS [ từ ngõ ra loa đưa về cực B của tầng vi sai ] , bạn thay bằng 2 con 22k nối tiếp 22k và điểm giữa thì thêm con tụ 682 + volume 50k [ xài 2 chấu ...giữa + bìa] và hàn masse ! Bạn chỉnh thử xem , nó lên treble cho mà coi . Ối . mấy cái vụ bass/treble thì dễ ợt ! Hú hí , rè nghẹt ...thì khó hơn nhiều !
Đoạn trích:
mở bass càng lớn thì mic hát càng nặng.

Đó là tất nhiên ! Tiếng ca ít khi nào "lấn" tiếng nhạc nổi ! Nếu nhìn vào softwave làm nhạc , ta sẽ thấy dạng sóng l của tiếng ca có biên độ thấp và thưa . còn dạng sóng của nhạc ...thì cao hơn và dầy chặc . Vả lại , nhạc có rất nhiều tần số từ bass nặng đến treble nhuyễn . Còn tiếng ca thì chỉ có quanh quẩn tần số trung .... Bạn vặn music nhỏ lại ! Xài sub bass riêng để nghe bass ! Muốn nghe tiếng xì của ca ...thì vặn treble của Music nhỏ lại ! Cỡ đó là ....cỡ đó !
Tất cả do Soundman ! và ....cỡ đó là cỡ đó !
22h58, 04/12/2019
Thành Viên
Ngày tham gia: 21h53, 17/11/2019
Em thích trao đổi với anh ghê.nhờ có anh nhiệt tình em biết thêm nhiều thứ.thanks.và em làm theo cách anh chỉ là thay tụ 104 và đã khắc phục được.chỉ tại mạch mic của em đầu vào lọc nhiều treble quá.dãi cao trên 1khz em cho xuống mass hết,còn dãi thấp 33hz em cho vài rồi.sửa lại là dãi cao 7khz mới xuống mass,dãi thấp trên 300hz mới cho vào.qua mạch âm sắc mic tăng bass lên là vừa.nhưng còn khuyết điểm là nếu vol music và vol mic ngang nhau thì hát nhẹ và ngon bass,treble đầy đủ.nhưng bên music có phần nào có âm thanh lớn hơn thì mic sẽ mất phần đó." VD: music treble lớn thì bass mic bị giảm hoặc mất.music bass lớn thì treble mic bị giảm từ nhỏ đến nhỏ xíu.còn nếu music mà mở lớn hơn mic,,,,thì mic nặng như cục tạ."em nghĩ chắc tại phần trộn mic và music không tốt chỉ trộn qua trở rồi đưa vào CS 100w 2 kênh có 1 cặp 2050 và 2 cặp tip41c và tip 42c.the anh nghĩ trộn mic và music bằng cổng đảo của ne5532 có tốt hơn không ạ. Hay vì em chỉ xài 1 loa 16cm mỗi kênh chưa phân tần nên cái loa mất tác dụng.giống như thằng đánh trống bị rung tay thì tiếng trống tí xíu.nếu mua thêm loa để bổ xung tần số cao thì nên mua thêm loa mid và loa treble hay chỉ mua loa mid để nó đảm nhiệm luôn phần treble luôn ạ.đường kính loa nữa ạ .và em phải phân tần cho từng loa như thế nào hợp lý vậy anh.vì chỉ có 50w mỗi kênh.tương đương 3a mỗi kênh.em dùng cuôn cảm vòng nhẫn 3a và tụ mica 2a100v xanh để phân tần được không anh.cám ơn anh nhiều.
07h42, 06/12/2019
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
vol music và vol mic ngang nhau thì hát nhẹ và ngon bass,treble đầy đủ


Dạng sóng của 2 cái là đều nhau . Muốn nghe lớn thì phải xài ampli CS lớn [ kẹo kéo] . Ở nhà thì ....cỡ đó là cỡ đó !
Đoạn trích:
nhưng bên music có phần nào có âm thanh lớn hơn thì mic sẽ mất phần đó.


Tất nhiên ! Soundman là người cân chỉnh mấy cái vụ nầy ! Hoặc bạn xài ampli CS mạnh lên ....mới đáp ứng yêu cầu ....nhạc lớn , ca lớn !
Đoạn trích:
em nghĩ chắc tại phần trộn mic và music không tốt chỉ trộn qua trở rồi đưa vào CS 100w 2 kênh có 1 cặp 2050 và 2 cặp tip41c và tip 42c


Thử micro thì ...nghe xịt xẹt ngon lắm ! Nhưng khi có nhạc vào thì ...mất ráo ! Bởi vậy , mấy tay ráp 3D [ chạy loa ] ...ít khi nào ..."nghe" chạy loa ! Không phải là không "chạy loa" , mà là do Musci lấn áp , nhất là Musci và vặn treble nhuyễn lên cao ...Xì xẹt mất mẹ ! Các bạn nên nhớ , dàn nhạc lớn là ...xài nhiều loa riêng đấy ! Đưa vô chung hầm bà lằm , rối nùi . ...nghịch pha . Riêng thì ...khỏi sợ phase !
Trường hợp của bạn là ...cỡ đó ! Dù trộn kiểu nào ...cũng vậy ! Xài ampli 100W ...khó lắm ! Cũng phải 1.000W mới tàm tạm , nghe được !
Đoạn trích:
chưa phân tần nên cái loa mất tác dụng

Bạn mà gắn cục phân tần vô ...thì nghe càng tệ hơn !

Bạn có biết , phân tần là làm "mất" tần số đấy ! Y như bạn thêm con tụ xuống masse ở ngõ vảo tầng kd ! Nói về phân tần ...thì bạn thử hát một mức và thử lắp phân tần và gở ra .....thì ...không có phân tần sẽ nghe hay hơn ! Do không thiếu tần số nào ! Không phân tần thì ví như hạng A , còn phân tần ví như hạng B [ chỉ kd một bán kỳ] ...Loa hãy để nó kd toàn dãi tần của nó ! Nếu có phân tần thì xài mạch phân tần điện tử và mạch CS + loa riêng . Hãy xem loa Sub ....Nó không có liên quan gỉ đến dàn âm thanh chánh [ full] ...Đó mới đúng là "phân tần" !
Thùng loa mà có cục phân tần thì nghe nhỏ , phải vặn ampli lớn lên , hú hí ...
Đoạn trích:
nếu mua thêm loa để bổ xung tần số cao thì nên mua thêm loa mid và loa treble hay chỉ mua loa mid để nó đảm nhiệm luôn phần treble luôn ạ.đường kính loa nữa ạ

Loa mid cũng có treble , nhưng treble không nhuyễn . Mua luôn cả hai .

Mua thêm loa thì làm cho âm thanh lớn lên ! Tuy nhiên , dạng sóng tiếng ca đã bị Musci chèn ép [ do Music volume lớn] ...thì ...pó tay ! Bạn phải "chỉnh" từ trong dạng sóng ! Có nghĩa là cân chỉnh sao cho nghe tiêng ca và tiếng nhạc đều nhau ! Lúc nầy mới thêm loa để nghe lớn lên [ không có chỉnh nữa ] thì dạng sóng tiếng ca vẫn giữ nguyên , không bị music lấn .

Đoạn trích:
em phải phân tần cho từng loa như thế nào hợp lý vậy anh.vì chỉ có 50w mỗi kênh.tương đương 3a mỗi kênh.em dùng cuôn cảm vòng nhẫn 3a và tụ mica 2a100v xanh để phân tần được không anh.

Chỉ cản tụ cho loa treble và loa Mid . Loa thùng không nên dùng cục phân tần . Hãy cho nó ..kd full !
Tốt nhất là bạn ráp thêm một hai dàn CS nhỏ nữa và kd ra loa riêng ! Dàn cũ chỉnh cho vừa nghe hay rồi để yên đó . Dùng dàn CS+loa khác ...mà tăng cường thêm . OK !
