Xin giúp e bo sub
04h09, 29/03/2019
luongthan231
Thành Viên
Ngày tham gia: 03h58, 29/03/2019

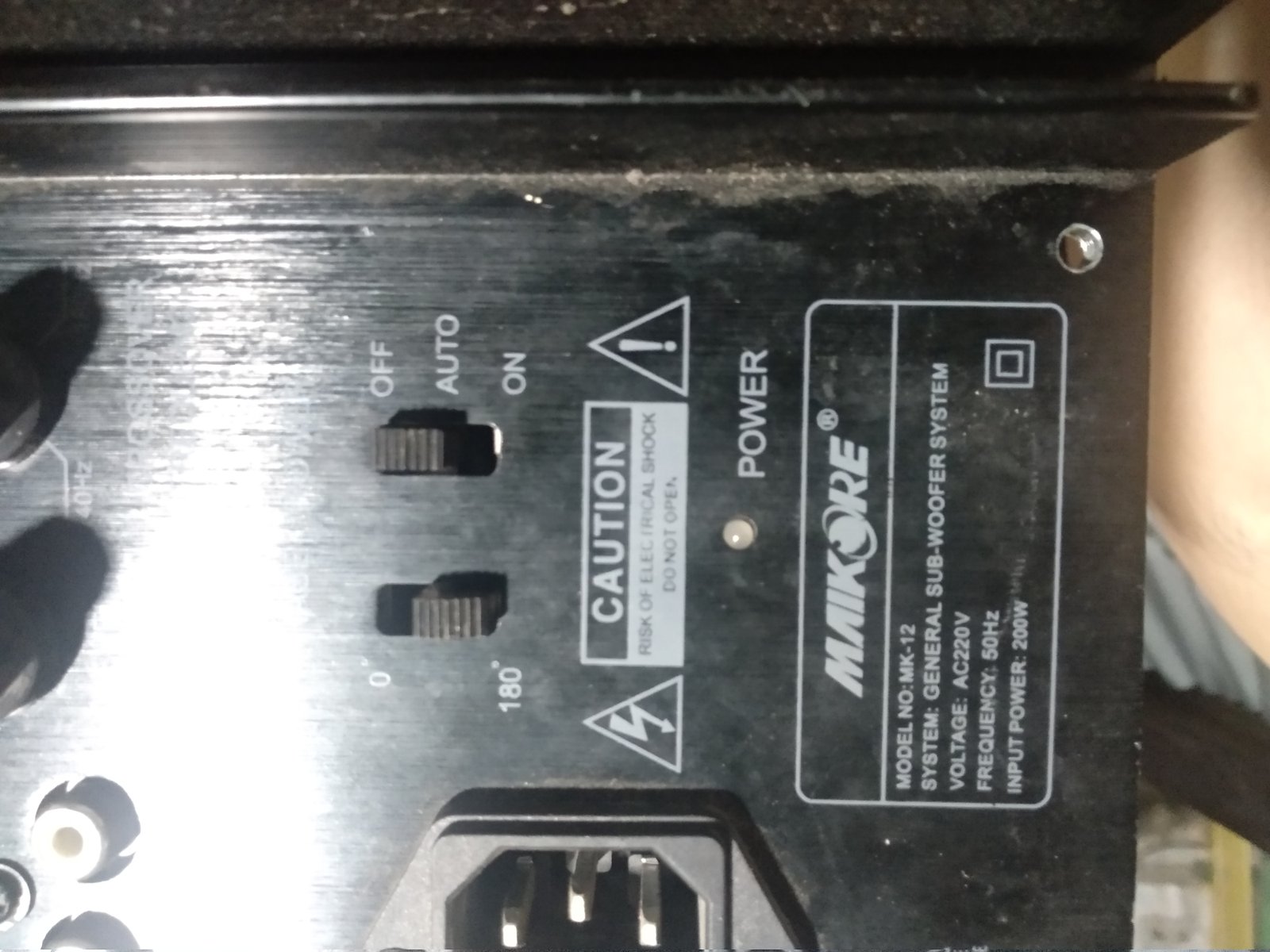

E vừa được cho cái mạch sub . Nhưg ko có biến áp và kết nối thiếu giữa 2 bora . E đem ra tiệm nhờ họ làm nhưg mấy tiệm gân nhà e họ ko làm . Hiện giờ có cách nào để biết mạch hoạt động tốt ko ạ . Và mạch sài biến thế bao nhiêu cách kết nối với ạ . Cám ơn
Các câu thảo luận:
đang tải các thảo luận
Đoạn trích:
Phải nhìn tận mắt , rồi vẽ "xi ma" ra ...mới biết được !
Sau đây là một vài gợi ý ...
-- Bạn nhìn vào mấy con diode nắn ...xem coi có một tụ hóa ( nguồn đơn) hay là 2 tụ hóa ( nguồn đôi) . Tụ có trị số lớn nhất !
__ Nếu có 1 tụ thì mạch sub nầy xài nguồn đơn . Nếu có 2 tụ thì mạch sub nầy xài nguồn đôi .
-- Nhìn số volt ghi trên tụ ...rồi cấp nguồn "thấp" hơn , khoảng phân nửa . Ví dụ , tụ hóa ghi là 25v thì cấp nguồn khoảng 12v . Nếu thấy hát tốt thì có thể tăng nguồn lên , nhưng phải -5v , tức lên khoảng 20v là max . Sờ vào các linh kiện ...xem coi có nóng bất thường không ?
-- Thùng sub là ...ampli + loa riêng , không đá động gì đến dàn âm thanh khác . Cứ đưa tín hiệu vào lỗ In ...là nghe tiếng sub ! Bởi vì trong thùng có mạch lọc bỏ các tần số khác , chỉ giữ lại tần số khoảng 60Hz đến 80Hz .
-- Người ta lấy tín hiệu ra từ ngõ Out ra của bàn Mixer hoặc ngõ Out ra của bo master mà cho vào lỗ In của thùng sub . Nếu lỗ In của thùng sub là 2 ngõ L R In thì cứ dùng 2 dây rack khác ( để y nguyên dây của bàn Mixer đang ghim vào Main ) , tức thêm 2 dây song song RL của bàn Mixer và ghim vào 2 lỗ In LR của thùng sub . Chả có ảnh hưởng gì đến dàn âm thanh chánh . Nếu lỗ In của thủng sub chỉ có 1 lỗ mono ...thì chỉ cần lấy 1 dây song song , L hoặc R của bàn Mixer đều được và kết nối vào In của thủng sub . Hoặc muốn lấy hết 2 ngõ L và R của bàn Mixer ( hay Master) ...thì phải thêm 2 con trở (47k đến 100k) , nối vào L và R out của bàn Mixer và nhập chung 2 đầu điện trở phía bên kia lại và hàn dây , ghim vào lỗ In của thùng sub .
Hiện giờ có cách nào để biết mạch hoạt động tốt ko ạ . Và mạch sài biến thế bao nhiêu cách kết nối với ạ . Cám ơn
Phải nhìn tận mắt , rồi vẽ "xi ma" ra ...mới biết được !
Sau đây là một vài gợi ý ...
-- Bạn nhìn vào mấy con diode nắn ...xem coi có một tụ hóa ( nguồn đơn) hay là 2 tụ hóa ( nguồn đôi) . Tụ có trị số lớn nhất !
__ Nếu có 1 tụ thì mạch sub nầy xài nguồn đơn . Nếu có 2 tụ thì mạch sub nầy xài nguồn đôi .
-- Nhìn số volt ghi trên tụ ...rồi cấp nguồn "thấp" hơn , khoảng phân nửa . Ví dụ , tụ hóa ghi là 25v thì cấp nguồn khoảng 12v . Nếu thấy hát tốt thì có thể tăng nguồn lên , nhưng phải -5v , tức lên khoảng 20v là max . Sờ vào các linh kiện ...xem coi có nóng bất thường không ?
-- Thùng sub là ...ampli + loa riêng , không đá động gì đến dàn âm thanh khác . Cứ đưa tín hiệu vào lỗ In ...là nghe tiếng sub ! Bởi vì trong thùng có mạch lọc bỏ các tần số khác , chỉ giữ lại tần số khoảng 60Hz đến 80Hz .
-- Người ta lấy tín hiệu ra từ ngõ Out ra của bàn Mixer hoặc ngõ Out ra của bo master mà cho vào lỗ In của thùng sub . Nếu lỗ In của thùng sub là 2 ngõ L R In thì cứ dùng 2 dây rack khác ( để y nguyên dây của bàn Mixer đang ghim vào Main ) , tức thêm 2 dây song song RL của bàn Mixer và ghim vào 2 lỗ In LR của thùng sub . Chả có ảnh hưởng gì đến dàn âm thanh chánh . Nếu lỗ In của thủng sub chỉ có 1 lỗ mono ...thì chỉ cần lấy 1 dây song song , L hoặc R của bàn Mixer đều được và kết nối vào In của thủng sub . Hoặc muốn lấy hết 2 ngõ L và R của bàn Mixer ( hay Master) ...thì phải thêm 2 con trở (47k đến 100k) , nối vào L và R out của bàn Mixer và nhập chung 2 đầu điện trở phía bên kia lại và hàn dây , ghim vào lỗ In của thùng sub .
