tu van rap bo mic lx va echo da tinh nang
15h00, 20/10/2015
hocdientu
Thành Viên
Ngày tham gia: 15h33, 21/09/2015

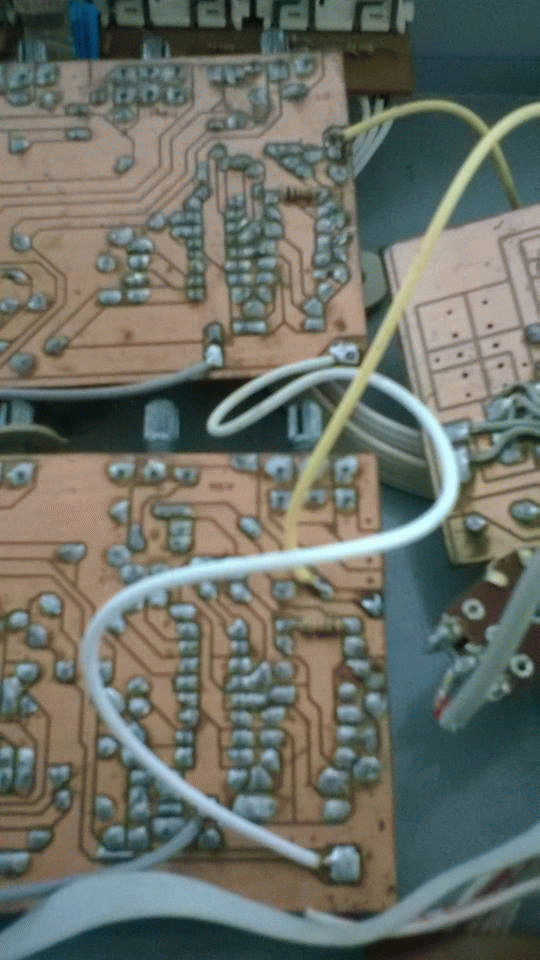

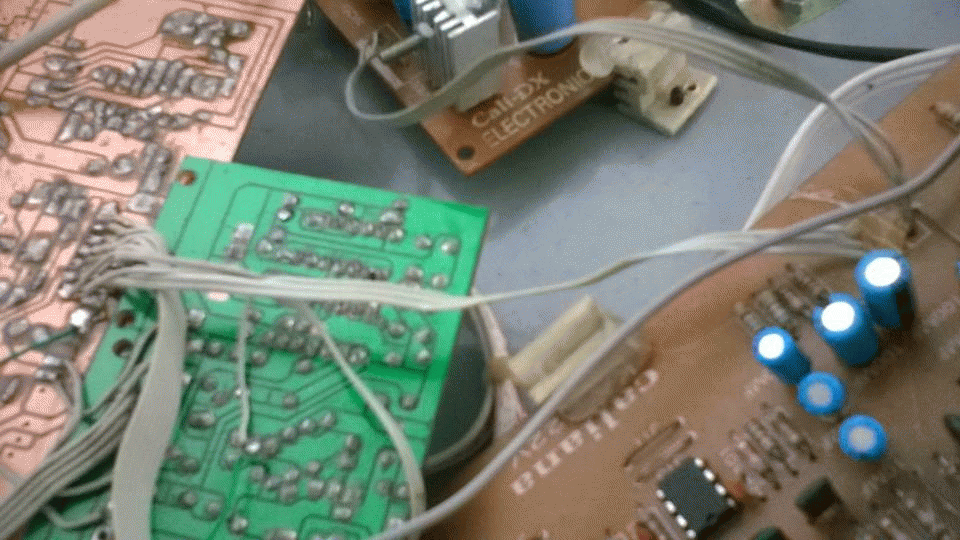

cap cuu cap cuu : bác sĩ cho hỏi câu bỏ mic lx và bộ chuyển hệ đa tính năng như vậy có đúng không 2 thằng thợ làm rồi mà kok ko được huhu
Các câu thảo luận:
đang tải các thảo luận
Đoạn trích:

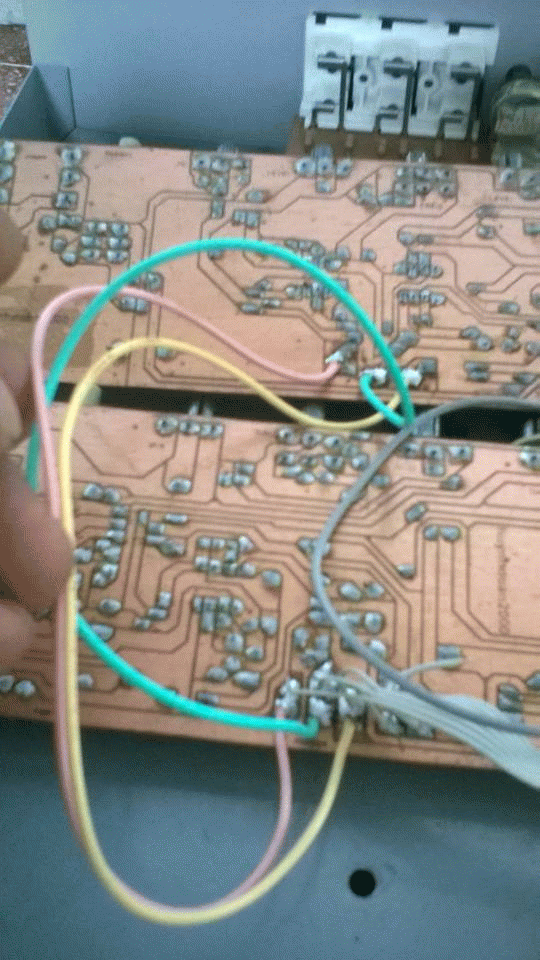

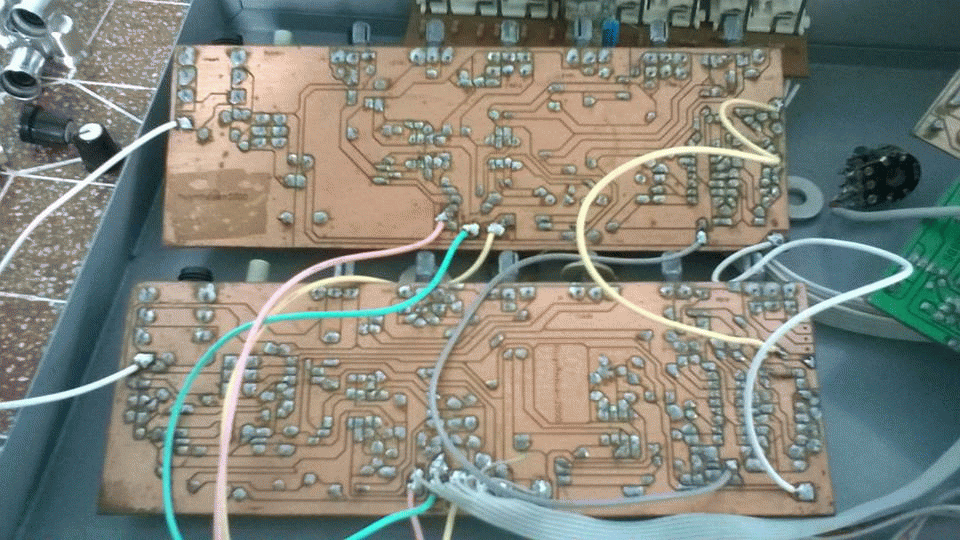

Hai bo LX câu với nhau như hình đầu tiên là đúng rồi .
Chỉ còn hàn dây bẹ 7 dây vào trạm 7 dây của bo 1 ( có trans trên đó) đưa lòng thòng ra ngoài .
Gở bo Mic1 trên hết của máy ra ngoài . Trên bo Mic nầy có 7 dây . Và hàn 7 dây của bo LX song song vào 7 dây nầy ( chú ý +B bên nào ? hàn cho đúng , mấy dây kia sẽ đúng theo) . Sau đó gắn bo Mic1 trả lại như cũ . Là xong ! Ghim micro vào bo LX mà thừ .
Đơn giản !! Không cần hàn vào mấy cái trạm linh tinh gì cả ! Cử hàn song song vào 7 dây của bo Mic trên máy là xong .
Bo echo đa tính năng cũng vậy . Hàn 7 dây song song với trạm 7 dây của bo LX là ...xong !
Do mò mẫm , hàn búa xua ...khiến chạm chập , đứt đường đồng , v.v...làm trục trặc ! Nhờ thợ soi kính lúp , hàn lại...Nếu hư thì thay IC ...Ôi dễ ợt chứ gì ...
Yên tâm , mạch không có gì đặc biệt ...Linh kiện dễ thay . Khi thay IC ( nếu làm hư) thì mua socket hàn vào và nhét IC vô . Từ đó sắp sau chỉ cần cạy ra và ghim vào , không làm hư đường đồng.
Lần đầu thì lúng túng , chỉ cần làm đi làm lại vài lần ...là ...sau nầy , liếc sơ sơ là biết làm .
Vạn sự khởi đầu nan .
cho hỏi câu bỏ mic lx và bộ chuyển hệ đa tính năng như vậy có đúng không 2 thằng thợ làm rồi mà kok ko được
Hai bo LX câu với nhau như hình đầu tiên là đúng rồi .
Chỉ còn hàn dây bẹ 7 dây vào trạm 7 dây của bo 1 ( có trans trên đó) đưa lòng thòng ra ngoài .
Gở bo Mic1 trên hết của máy ra ngoài . Trên bo Mic nầy có 7 dây . Và hàn 7 dây của bo LX song song vào 7 dây nầy ( chú ý +B bên nào ? hàn cho đúng , mấy dây kia sẽ đúng theo) . Sau đó gắn bo Mic1 trả lại như cũ . Là xong ! Ghim micro vào bo LX mà thừ .
Đơn giản !! Không cần hàn vào mấy cái trạm linh tinh gì cả ! Cử hàn song song vào 7 dây của bo Mic trên máy là xong .
Bo echo đa tính năng cũng vậy . Hàn 7 dây song song với trạm 7 dây của bo LX là ...xong !
Do mò mẫm , hàn búa xua ...khiến chạm chập , đứt đường đồng , v.v...làm trục trặc ! Nhờ thợ soi kính lúp , hàn lại...Nếu hư thì thay IC ...Ôi dễ ợt chứ gì ...
Yên tâm , mạch không có gì đặc biệt ...Linh kiện dễ thay . Khi thay IC ( nếu làm hư) thì mua socket hàn vào và nhét IC vô . Từ đó sắp sau chỉ cần cạy ra và ghim vào , không làm hư đường đồng.
Lần đầu thì lúng túng , chỉ cần làm đi làm lại vài lần ...là ...sau nầy , liếc sơ sơ là biết làm .
Vạn sự khởi đầu nan .
