Ráp bo CS Hd2000 với bo board sau
10h28, 27/12/2018
vtekhoa
Thành Viên
Ngày tham gia: 19h26, 16/12/2018

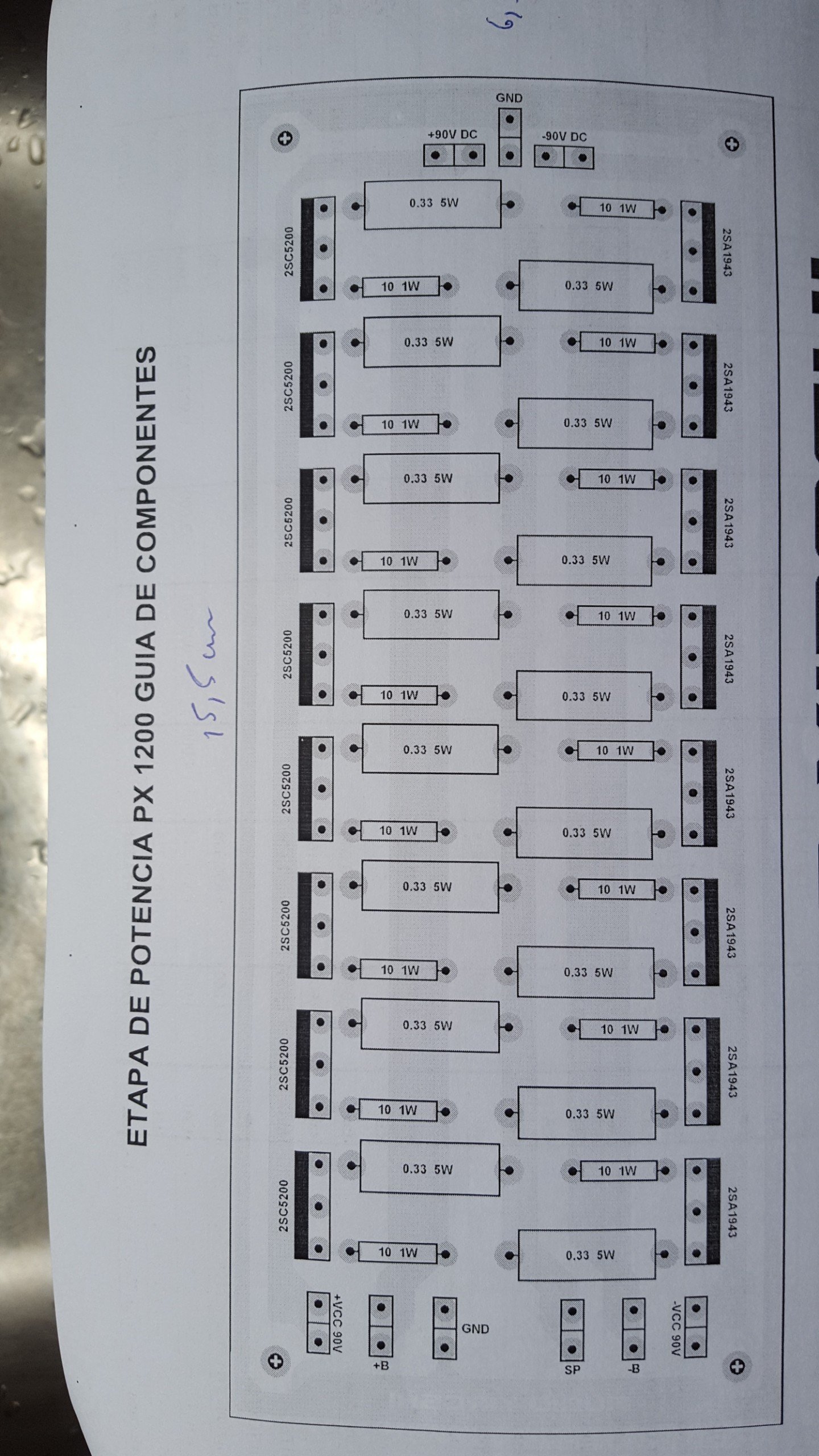

Nhờ bác huỳnh đoàn hướng dẫn ráp board hd200 với board cs này ah.
Các câu thảo luận:
đang tải các thảo luận
Đoạn trích:
Đó là bo chân sò .
Sò có 3 chân là B C E .
Chân B thì có 1 con trở 10 ohm /1 w . Hoặc nối tắt lại , không xài ...vẫn bình thường . Nhưng khi ráp Masfet thì phải xài con trở nầy , mà phải là 1k 1/4w ( do không có dòng nào chạy qua cực G cả ! )
Chân E thì dứt khoát phải thêm con trở 0.47 ohm / 5w . Xài .33 ohm cũng được . Xài càng lớn càng tốt . Vì ...do có nhiều sò nối song song . Xài lớn thì ổn định , ít hư . Con trở cực E nầy vừa hồi tiếp âm ( tức ổn định , hskđ gần bằng nhau giữa các con sò song song ) , vừa giới hạn dòng cực đại ( nó mà = 0 ohm thì ...cháy nổ khủng khiếp ...) vừa ...làm cầu chì !
Bạn hàn các chân B lại với nhau , 5200 để riêng , 1943 để riêng .
Bạn hàn các chân E ( hàn ngay con trở .33 ohm ở chân "không" nối vào E ) , hàn lại với nhau . 5200 để riêng , 1943 để riêng . Như vậy là có 4 mối dây ( 4 điểm chì hàn ) . B E của 5200 và B E của 1943 . Hàn dây vào 4 điểm B E B E trên bo HĐ 2000 .
Tất cả các chân C thì hàn dính chung lại và hàn vào điểm SP trên bo chân . Không cần hàn chỗ nầy , mà hàn thẳng vào trạm đỏ ra loa ! Và hàn vào điểm ra loa trên bo HĐ 2000 để lấy hồi tiếp .
Nguồn -B thì hàn vào bo chân ở các cực E ( cách con trở) của 5200 và hàn vào -B trên bo HĐ . Nguồn +B thì hàn vào bo chân ở các cực E ( cách con trở ) của 1943 và hàn vào +B trên bo HĐ .
Masse thì hàn vào trạm đen ra loa và hàn tiếp tục vào điểm masse trên bo .
Bo chân không có hàn dây masse ...Vì masse hàn ở trạm đen loa và hàn ngay trên bo HĐ 2000 .
Tóm lại , bo chân coi như là làm "cộng dây" để nối các chân lại với nhau ! Các ký hiệu trên bo chân ...không cần để ý tới làm gì .
Mau lẹ thì ...bo chân chỉ hàn "5 công dây" và hàn lên bo HĐ là xong !
5 cộng dây là
-- dây cực B của 5200
-- dây cực B của 1943
-- dây cực E của 5200
-- dây cực E của 1943
-- dây cực C chung của 5200 và 1943 .
Còn dây nguồn +B , masse , -B và hai dây ra loa đỏ đen ...đều hàn tất cả lên bo HĐ 2000 . Không cần biết ký hiệu trên bo chân ....
Nhờ bác huỳnh đoàn hướng dẫn ráp board hd200 với board cs này ah.
Đó là bo chân sò .
Sò có 3 chân là B C E .
Chân B thì có 1 con trở 10 ohm /1 w . Hoặc nối tắt lại , không xài ...vẫn bình thường . Nhưng khi ráp Masfet thì phải xài con trở nầy , mà phải là 1k 1/4w ( do không có dòng nào chạy qua cực G cả ! )
Chân E thì dứt khoát phải thêm con trở 0.47 ohm / 5w . Xài .33 ohm cũng được . Xài càng lớn càng tốt . Vì ...do có nhiều sò nối song song . Xài lớn thì ổn định , ít hư . Con trở cực E nầy vừa hồi tiếp âm ( tức ổn định , hskđ gần bằng nhau giữa các con sò song song ) , vừa giới hạn dòng cực đại ( nó mà = 0 ohm thì ...cháy nổ khủng khiếp ...) vừa ...làm cầu chì !
Bạn hàn các chân B lại với nhau , 5200 để riêng , 1943 để riêng .
Bạn hàn các chân E ( hàn ngay con trở .33 ohm ở chân "không" nối vào E ) , hàn lại với nhau . 5200 để riêng , 1943 để riêng . Như vậy là có 4 mối dây ( 4 điểm chì hàn ) . B E của 5200 và B E của 1943 . Hàn dây vào 4 điểm B E B E trên bo HĐ 2000 .
Tất cả các chân C thì hàn dính chung lại và hàn vào điểm SP trên bo chân . Không cần hàn chỗ nầy , mà hàn thẳng vào trạm đỏ ra loa ! Và hàn vào điểm ra loa trên bo HĐ 2000 để lấy hồi tiếp .
Nguồn -B thì hàn vào bo chân ở các cực E ( cách con trở) của 5200 và hàn vào -B trên bo HĐ . Nguồn +B thì hàn vào bo chân ở các cực E ( cách con trở ) của 1943 và hàn vào +B trên bo HĐ .
Masse thì hàn vào trạm đen ra loa và hàn tiếp tục vào điểm masse trên bo .
Bo chân không có hàn dây masse ...Vì masse hàn ở trạm đen loa và hàn ngay trên bo HĐ 2000 .
Tóm lại , bo chân coi như là làm "cộng dây" để nối các chân lại với nhau ! Các ký hiệu trên bo chân ...không cần để ý tới làm gì .
Mau lẹ thì ...bo chân chỉ hàn "5 công dây" và hàn lên bo HĐ là xong !
5 cộng dây là
-- dây cực B của 5200
-- dây cực B của 1943
-- dây cực E của 5200
-- dây cực E của 1943
-- dây cực C chung của 5200 và 1943 .
Còn dây nguồn +B , masse , -B và hai dây ra loa đỏ đen ...đều hàn tất cả lên bo HĐ 2000 . Không cần biết ký hiệu trên bo chân ....
Em cám ơn bác huỳnh đoàn nhiều. Vậy vcc+ và vcc - không cần cấp cho board hd2000 phải không bác.
Đoạn trích:
Trên bo HĐ 2000 mà không có +-Vcc thì làm sao ...có +-15v ?
Tóm lại , bạn chỉ hàn 5 cộng dây từ bo chân lên bo HĐ2000 , còn lại các cộng dây khác ...đều hàn vào bo HĐ2000 hết !
Đại khái , bo chân là thay thế cho 5 cộng dây rời , với lại , dễ gắn các con trở 0,5 ohm/5w vào chân E của sò . Không có bo chân thì hàn lòng thòng bên ngoài cũng được .
Vậy vcc+ và vcc - không cần cấp cho board hd2000 phải không bác.
Trên bo HĐ 2000 mà không có +-Vcc thì làm sao ...có +-15v ?
Tóm lại , bạn chỉ hàn 5 cộng dây từ bo chân lên bo HĐ2000 , còn lại các cộng dây khác ...đều hàn vào bo HĐ2000 hết !
Đại khái , bo chân là thay thế cho 5 cộng dây rời , với lại , dễ gắn các con trở 0,5 ohm/5w vào chân E của sò . Không có bo chân thì hàn lòng thòng bên ngoài cũng được .
