Mạch công suất K1058 J162 cần giúp (có DC ngõ ra loa)
08h55, 05/08/2017
Davidnhiem
Thành Viên
Ngày tham gia: 06h35, 02/01/2017
Kính gửi Bác Đoàn!

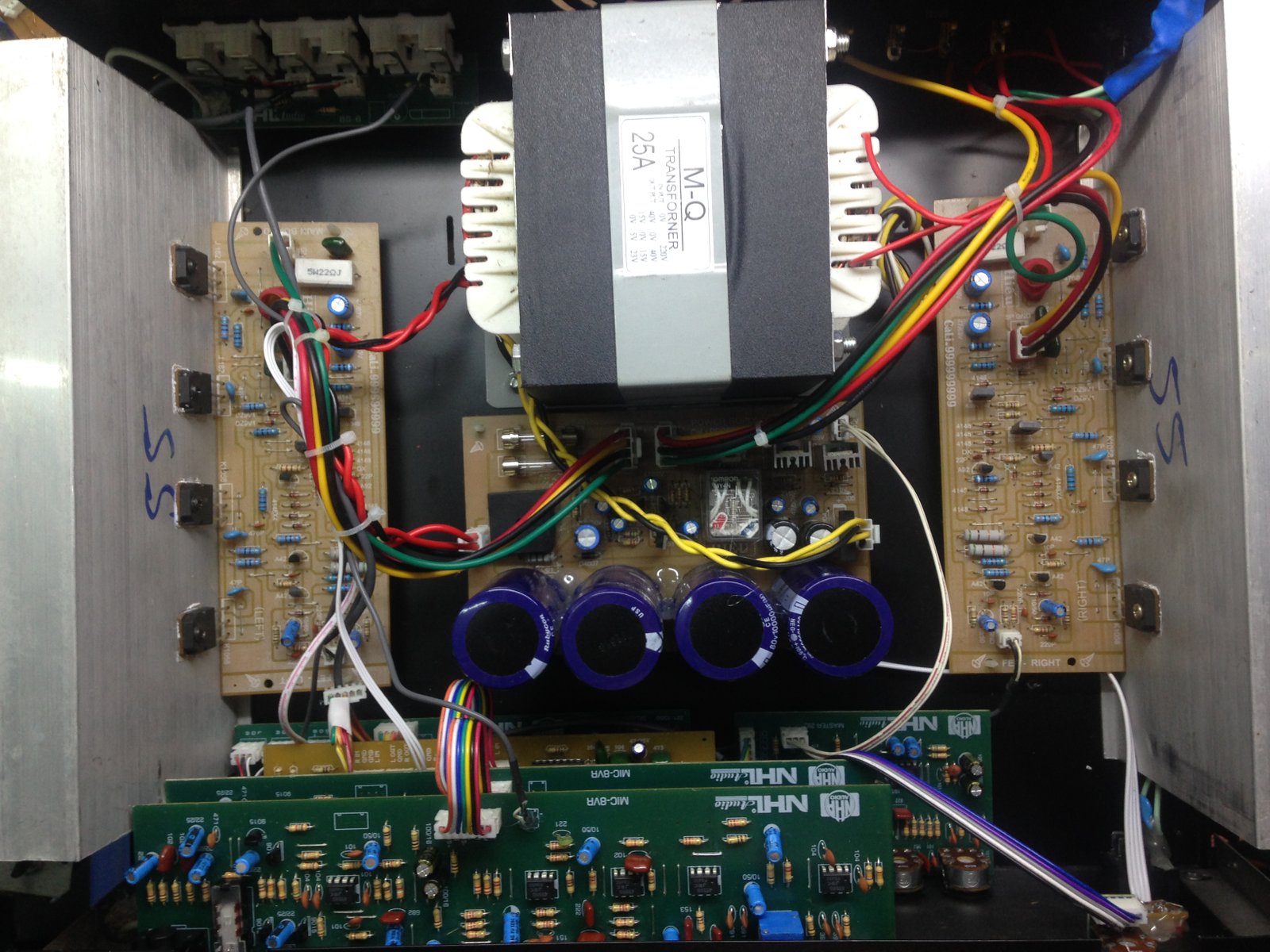

Cháu không phải là thợ điện tử, cũng chưa học qua trường lớp điện tử nào, nhưng đam mê điện tử thôi. Cháu có ráp mạch công suất K1058 J162 như hình. Cháu dùng nguồn 40-0-40 VAC
Hiện một kênh có DC ra loa 24vdc.
Cháu đã gở thúc KSE340 & KSE 340 và MOSFET ra ngoài. Cháu đo dòng A92 chân E là khoảng 170mA (có nối ngõ ra loa xuống mass). Lúc này trans A92 rất nóng. Vôn BE các trans đều là 0.6v
Các trans A42 vi sai và các trans khác đã thay mới.
Vậy bác chỉ giúp muốn giảm dòng qua KĐĐT A92 thì phải làm sao?
Nếu cắm điện nguồn 100v thì dòng qua A92 khoảng 14mA.
Cảm ơn bác rất nhiều!
Các câu thảo luận:
đang tải các thảo luận
Đoạn trích:
Điều nầy có nghĩa là ...mạch ổn dòng , ổn áp của tầng vi sai đã "có vấn đề" ! Chịu khó rả hết ra ( hoặc hút trống chân) mà đo đạc , rồi hàn lại . Nửa buổi là xong ! Còn suy luận mày mò , có khi cả tháng , cả năm vẫn sửa chưa xong .
Đo kỹ mấy con diode , đo qua thang đo Omh x 1 kí . Đo nghịch mà thấy kim lên chút xíu , là ...thay mới .
Tuy nhiên , Moxfet là nghêu ngao lắm ...Kiếm 2 con "giống nhau" mà ráp , cũng trần ai . Hai con nầy mà "lệch" thì ...vô phương ráp . Ráp sò thì ổn hơn .
Nếu cắm điện nguồn 100v thì dòng qua A92 khoảng 14mA
Điều nầy có nghĩa là ...mạch ổn dòng , ổn áp của tầng vi sai đã "có vấn đề" ! Chịu khó rả hết ra ( hoặc hút trống chân) mà đo đạc , rồi hàn lại . Nửa buổi là xong ! Còn suy luận mày mò , có khi cả tháng , cả năm vẫn sửa chưa xong .
Đo kỹ mấy con diode , đo qua thang đo Omh x 1 kí . Đo nghịch mà thấy kim lên chút xíu , là ...thay mới .
Tuy nhiên , Moxfet là nghêu ngao lắm ...Kiếm 2 con "giống nhau" mà ráp , cũng trần ai . Hai con nầy mà "lệch" thì ...vô phương ráp . Ráp sò thì ổn hơn .
Cháu đã khắc phục được DC ở ngõ ra loa, đo được 150mv. Nhưng khi hát lớn là tiếng bị rè, vặn lolume khoảng 12h. Cả 2 bo đều bị hết. Hát khoảng 10h thì nghe hay. Nhất là khi cắm mic vào alo thì nghe rè dữ lắm. Cháu thử vặn tầng mid lên hết thì càng bị rè. Bác chỉ dùm cháu cách khắc phục? Cảm ơn bác!
Đoạn trích:
Rè là méo biên độ . Do linh kiện không được "match" , tức sò PNP và NPN có hskđ không giống nhau .
Cũng do tín hiệu vào của tầng nào đó bị "quá áp" nên hình sin bị thành hình vuông ..Thử gia giảm hskđ của Master và của tầng CS .
Phải có máy phát tín hiệu sin và máy đo méo , máy đo oscillo , v.v..y như hãng lắp ráp mà đo đạc ráp ampli .
Nhưng khi hát lớn là tiếng bị rè
Rè là méo biên độ . Do linh kiện không được "match" , tức sò PNP và NPN có hskđ không giống nhau .
Cũng do tín hiệu vào của tầng nào đó bị "quá áp" nên hình sin bị thành hình vuông ..Thử gia giảm hskđ của Master và của tầng CS .
Phải có máy phát tín hiệu sin và máy đo méo , máy đo oscillo , v.v..y như hãng lắp ráp mà đo đạc ráp ampli .
