Cách phân biệt dây của biến áp
23h59, 20/04/2016
anhhao
Thành Viên
Ngày tham gia: 23h57, 20/04/2016

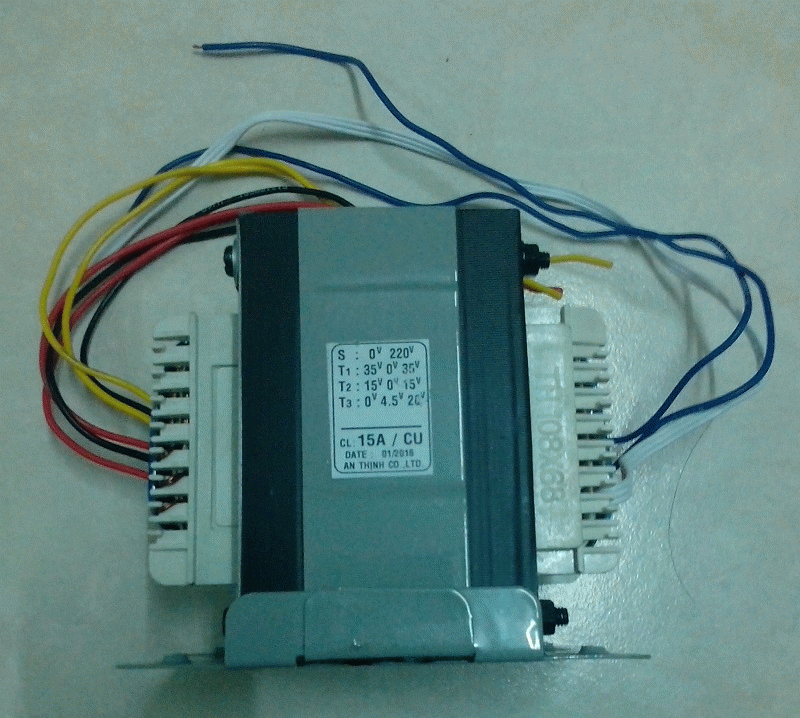

Mình mới mua cục biến áp 15A như hình bên dưới nhưng mình không biết đưa điện 220v vào dây nào. Ngoài ra, nó còn có bó dây gồm 3 sợi màu trắng. Ai biết chỉ giúp mình với.
Các câu thảo luận:
đang tải các thảo luận
Đoạn trích:
Hai dây xanh dương là 220v .
Ba dây trắng là dùng cho đèn.
Sáu dây bên kia là nguồn 35vx2 và 15vx2 .
Dùng đồng hồ Ohmx1 mà đo . Cuộn nào "nhiều" ohm nhất ( kim vọt lên ít nhất) là 220v . Ghim dây nầy vào điện 220 và dùng đồng hồ đo volt AC mà đo các cuộn còn lại .
Mình mới mua cục biến áp 15A như hình bên dưới nhưng mình không biết đưa điện 220v vào dây nào. Ngoài ra, nó còn có bó dây gồm 3 sợi màu trắng. Ai biết chỉ giúp mình với.
Hai dây xanh dương là 220v .
Ba dây trắng là dùng cho đèn.
Sáu dây bên kia là nguồn 35vx2 và 15vx2 .
Dùng đồng hồ Ohmx1 mà đo . Cuộn nào "nhiều" ohm nhất ( kim vọt lên ít nhất) là 220v . Ghim dây nầy vào điện 220 và dùng đồng hồ đo volt AC mà đo các cuộn còn lại .
Cảm ơn anh HUYNH DOAN2000. Còn 6 dây kia ( 2vang, 2 đỏ, 2 đen ) Anh làm ơn chỉ cách đo cụ thể dùm, hoặc anh chỉ cho luôn màu 3 dây nào là 35v*2 , màu 3 dây nào là 15v*2 , tôi dốt lắm, Anh thông cảm chỉ sớm dùm. Nhà tôi ở mỹ tho, bữa nào rãnh A nghé chơi...
Thảo luận bởi Nhs:
2 dây vàng và 1 dây đen là 35v*2. 2 dây đỏ và 1 dây đen là 15v*2. Bạn dùng đồng hồ đo VAC 50V để đo sẽ biết.
Cảm ơn anh HUYNH DOAN2000. Còn 6 dây kia ( 2vang, 2 đỏ, 2 đen ) Anh làm ơn chỉ cách đo cụ thể dùm, hoặc anh chỉ cho luôn màu 3 dây nào là 35v*2 , màu 3 dây nào là 15v*2 , tôi dốt lắm, Anh thông cảm chỉ sớm dùm. Nhà tôi ở mỹ tho, bữa nào rãnh A nghé chơi...
2 dây vàng và 1 dây đen là 35v*2. 2 dây đỏ và 1 dây đen là 15v*2. Bạn dùng đồng hồ đo VAC 50V để đo sẽ biết.
Cảm ơn các bạn đã chỉ bảo, tôi đo thì đúng vậy, xác định 2 dây xanh dương là 220v; còn theo cái trasfo của tôi mua thì: đỏ-đen-đỏ là 35-0-35v; vàng-đen-vàng là 15-0- 15v
