Bo công suất Hiếu 8 sò ráp BTL

Đoạn trích:

mach cua hieu moi ve 8 so rap btl nguon cap ho ghi la _+42v

+- 42vdc tức cục transfo là 30 - 0 - 30 vac .

Đoạn trích:

nguon cu cua bien ap la +_50 v khi lan xong em do la +_70 lieu dung co sao ko

+- 70vdc tức cục transfo là 50 - 0 - 50 vac .
Ráp BTL có đặc điểm là CS "gấp bốn" lần ( theo lý thuyết) . Tại sao là 4 lần ? Vì khi volt lên gấp 2 thì Cs sẽ lên gấp 4 !
Lấy ví dụ , loa 8 ohm đo được 30vac thì theo công thức P=U bình phương / R ...ta có 112W . Đó là mono . Nhưng khi ráp BTL thì ta sẽ được 60vac trên loa 8 ohm . Tính ra CS là 450W , tức gấp 4 lần .
Kiểu BTL chỉ xài loa 8 ohm trở lên . Khi xài 4 ohm hoặc 2 ohm thì CS ra rất mạnh . Transfo , diode , sò , v.v...sẽ nguy hiểm , nếu không đủ sức . Chưa kể điện áp DC trên loa ( kêu là méo) , rồi sức chịu đựng của loa , độ ổn định của mạch ,...
Trước đây , các bo CS BTL chỉ xài nguồn 35vac x 2 ( tức +-50vdc) mà còn cháy lên cháy xuống , sò nóng dã man ,....Transfo của bạn volt ra đến +-70vdc ...là rất nguy hiểm ! Bo ghi +-42vdc ( tức 30vac x 2 ) thì bạn xài y như vậy đi .

Đoạn trích:

e có amply calitech 2 cặp sò b718/d688 tầng mở đầu dùng ic 4558 cho 2 kênh cs mỗi kênh 2 sò . vậy e có thể đấu btl dc k? A chỉ e cách đấu nhe

Hai mạch CS muốn xài BTL thì ráp 1 trans đảo pha . Xem lại các bài viết ( mạch CS Hoàn Thành ) .

Đoạn trích:

Biến áp e đo 30vac, khi đấu btl thì BA này sài dc k hay thay BA khác?

Đó là do tính toán . Tất nhiên , CS ra cao hơn thì cục transfo phải bự hơn. Ráp rồi hát thử , đo volt AC thứ cấp ( 30vac) xem coi có giảm nhiều không ? Giảm trên 5v là thay cục khác .

Đoạn trích:

E có mua 2 bo cs hd 2000. E về ráp mỗi kênh 4 cặp sò a1943/c5200. Dùng BA 110v-45v (của amply nhật qua ổn áp 1kva). 2 loa 8ohm 3 tấc. Nhưng nghe k lớn. Khi chỉnh vol music và master hơn 12 h là rè.e đo vôn loa dc gần 30vac.vậy có phải BA yếu k A?

Ráp mạch CS HĐ 2000 xong , gắn ĐTDĐ ngõ ra phone vào thẳng In của bo . Gia giảm Vol trên ĐT . Đo volt AC trên loa . Lấy "chuẩn" nguồn AC thứ cấp trừ 5 . Khi đo volt trên loa , kim đồng hồ có lúc vọt lên con số đó ...là đúng chuẩn ( max) . Nếu volt chưa đủ thì tăng hskđ của bo lên ( chân 6 có con trở 4k7 , giảm còn 2k2 , 1k v.v...) sao cho đạt max !
Còn đưa vô dàn Pre mà nghe "tùm lum" ...là do "tùm lum" . Kiên nhẫn điều chỉnh , chỗ nầy một chút , chỗ kia một chút .
BA gọi là yếu , khi nào hát lớn mà bị "mất" 5v trở lên . BA cao cấp khi hát lớn , chỉ mất một hai volt . Sử dụng tụ lớn để ít giảm nguồn DC .
Cũng nên lưu ý cái cầu chì trời ở ngoài cột điện . Nếu nó bị ten sét thì khi hát lớn có thể bị giảm nguồn 220vac .

Đoạn trích:

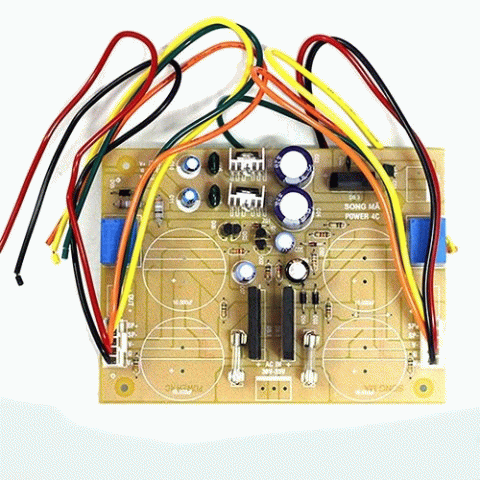

Ráp B+ bo nguồn qua B+ Bo Csuất,
- Ráp GND bo nguồn qua GND Bo Csuất,
- Ráp B- bo nguồn qua B- Bo Csuất,

Cấp nguồn là đúng !

Đoạn trích:

Ráp SP+ bo nguồn qua SP- Bo Csuất,
- Ráp SP- bo nguồn qua SP+ Bo Csuất,
- 02 ngõ ra loa: SP OUT (trái), GND và SP OUT (phải) GND: Thì mình hàn ra 02 trạm loa đỏ đen phía sau amply.
Xin hỏi Bác ráp như vậy có đúng không?

Ký hiệu trên bo là do tác giả tự đặt ra . Phải tự mình mò ra . Nếu trên bo nguồn có relay ...thì ngõ ra loa của bo CS sẽ vào bo nguồn ...để chạy ngang qua relay . Nếu không có relay thì ....ngõ ra loa của bo CS ...cứ "direct" vào 2 trạm đỏ đen của phía sau là xong !
Bạn cứ "direct" vào trạm loa và test thử xem coi ...chạy tốt chưa ? Nếu chạy tốt thì mới mò lại bo nguồn ...để đấu dây lại . Cứ suy luận là ...làm sao làm ,,, 2 ngõ -SP +SP của bo CS ...phải nối vào 2 trạm đỏ đen .
