Bo nguồn của ampli calisea bị hỏng
11h15, 06/11/2018
h4133
Thành Viên
Ngày tham gia: 10h25, 06/11/2018

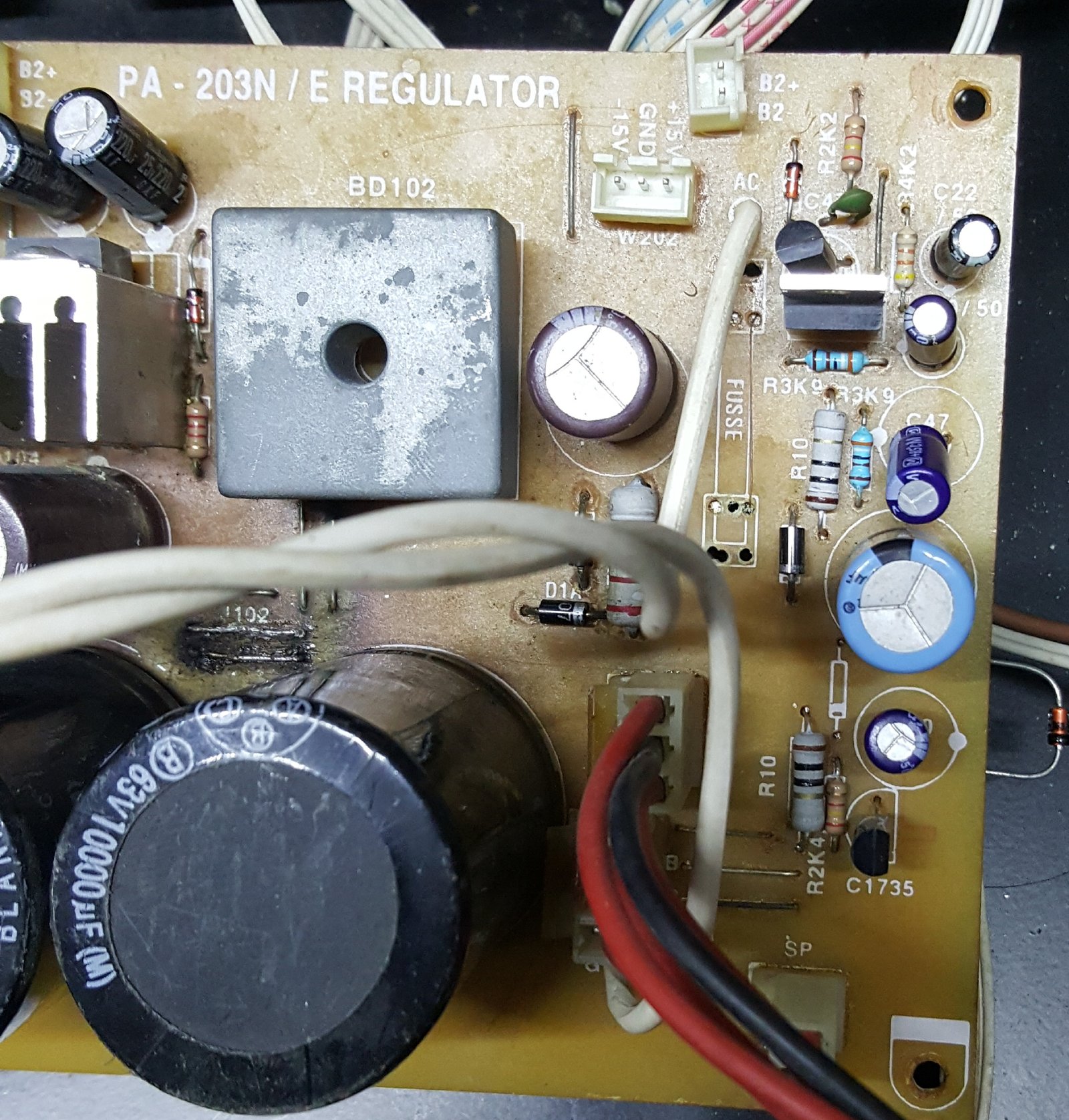

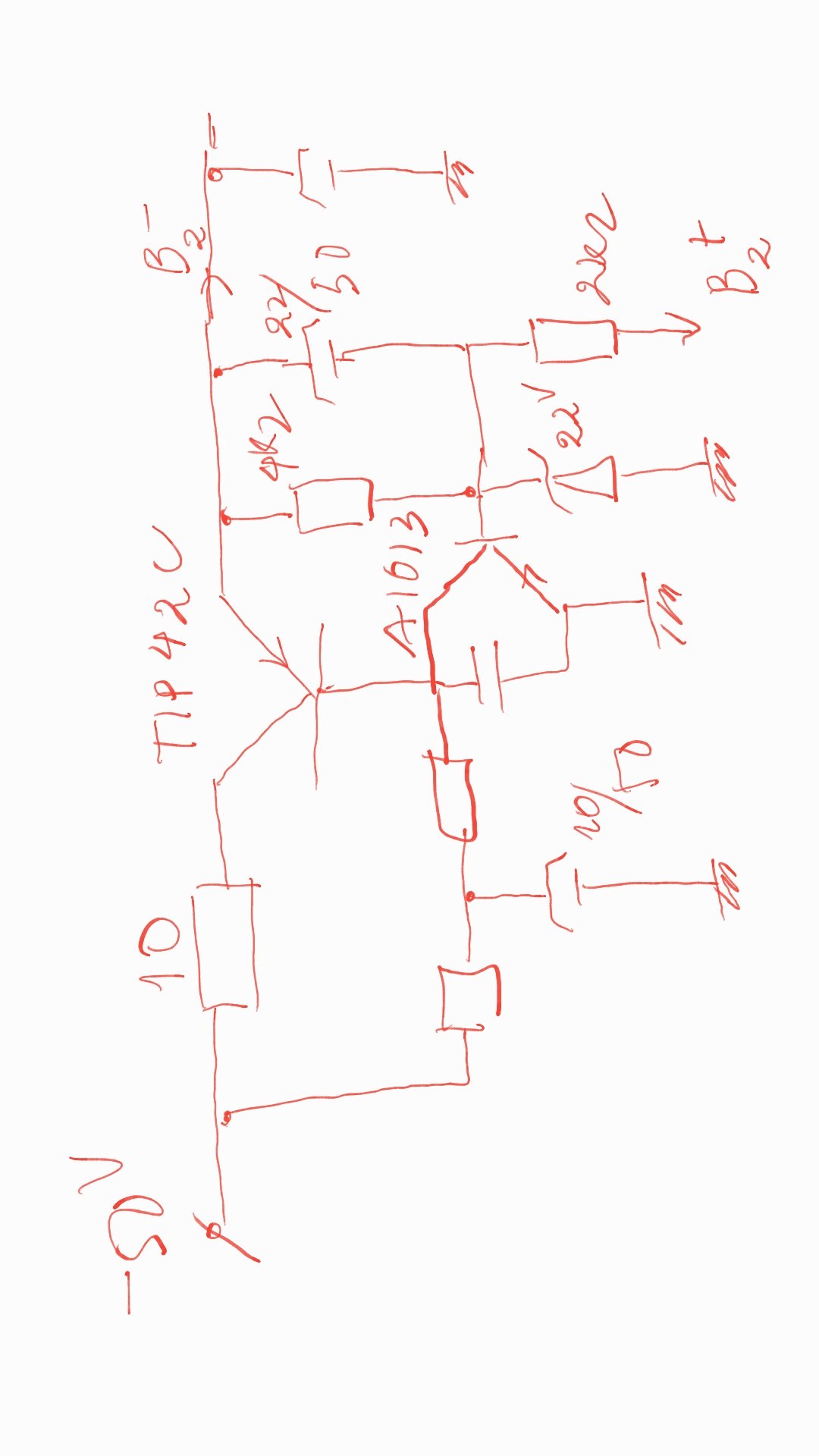

Chào bác Huynhdoanh, tôi có 1 ampli calisea đang bị hỏng nguồn. Bo nguồn có nguồn B2( ,-) cấp cho tầng tiền khuếch đại của bo công suất và k ghi giá trị điện áp. Ktra thấy có điot ổn áp cho B2( ) ghi số 2 và 33 (dự đoán ổn áp 33V) bị chết và một bộ ổn áp cho B2(-), bộ này dùng A1013 và TIP42C, nguồn vào lấy từ biến áp nguồn qua 1 cuộn dây rồi nắn, lọc cho ra -50V. Tôi dự đoán B2(-) cũng cớ 33V nhưng hiện tại áp ra đang là - 50V và k tìm được linh kiện "chết". Rất mong bác phân tích giúp mạch và chỉ dẫn (ampli này tôi đi xin và trước đó ng ta đã sửa chữa). Đây là hình ảnh của nó (các trị số được ghi trên board của ampli
).
giải quyết.
Các câu thảo luận:
đang tải các thảo luận
Đoạn trích:
Dàn Pre , nếu ráp bằng opamp ( hiệu nào cũng vậy ) ...thì cao nhất là +-15v . Quá +-18v thì opamp hư ! Nếu opamp xài nguồn đơn thì từ 30v trở lại 3v.
Nếu ráp bằng linh kiện trans ...thì có thể xài 33v hoặc năm sáu chục volt gì gì đó , tùy theo số volt max của trans đó .
Đoạn trích:
Đây là tâm lý của thợ sửa . Chỉ đo sơ sài một vài linh kiện rồi ...ngao ngán ( do máu chua ) . Bạn đếm xem có tất cả bao nhiêu linh kiện có trên bo ??? Ví dụ 200 con , thế bạn đã đo đủ 200 con chưa , hay là mới đo có 198 con , còn 2 con làm biếng đo ? Một ví dụ nhỏ là ...có con tụ pi vài trăm pF , bị "rỉ" ( tức có ohm) , nó nằm vắt ngang CB của con trans ...làm cho con tran dẫn thông ! Đây là pan mà thợ sửa cả tháng , cả năm , vẫn không sửa được vì ...không ngờ tới và phát sanh chán nản , làm biếng ....Bởi vậy , máy móc hư mà đem ra mấy tay thợ trẻ nhỏ nhỏ ( mới ra nghề ) ...thì sửa rất mau ( máu kiềm ), còn đem cho mấy tay thợ già ( máu chua) là ...pó tay !!
Nguồn là dễ . Vì sao ? Vì nó không có hú hí , bass/treble , ....nên không mò mẫm gì nhiều . Mạch relay , mạch nguổn ...có thể thay thế tương đương bằng mạch khác mà không sợ suy giảm chất lượng máy !
ghi số 2 và 33 (dự đoán ổn áp 33V)
Dàn Pre , nếu ráp bằng opamp ( hiệu nào cũng vậy ) ...thì cao nhất là +-15v . Quá +-18v thì opamp hư ! Nếu opamp xài nguồn đơn thì từ 30v trở lại 3v.
Nếu ráp bằng linh kiện trans ...thì có thể xài 33v hoặc năm sáu chục volt gì gì đó , tùy theo số volt max của trans đó .
Đoạn trích:
k tìm được linh kiện "chết".
Đây là tâm lý của thợ sửa . Chỉ đo sơ sài một vài linh kiện rồi ...ngao ngán ( do máu chua ) . Bạn đếm xem có tất cả bao nhiêu linh kiện có trên bo ??? Ví dụ 200 con , thế bạn đã đo đủ 200 con chưa , hay là mới đo có 198 con , còn 2 con làm biếng đo ? Một ví dụ nhỏ là ...có con tụ pi vài trăm pF , bị "rỉ" ( tức có ohm) , nó nằm vắt ngang CB của con trans ...làm cho con tran dẫn thông ! Đây là pan mà thợ sửa cả tháng , cả năm , vẫn không sửa được vì ...không ngờ tới và phát sanh chán nản , làm biếng ....Bởi vậy , máy móc hư mà đem ra mấy tay thợ trẻ nhỏ nhỏ ( mới ra nghề ) ...thì sửa rất mau ( máu kiềm ), còn đem cho mấy tay thợ già ( máu chua) là ...pó tay !!
Nguồn là dễ . Vì sao ? Vì nó không có hú hí , bass/treble , ....nên không mò mẫm gì nhiều . Mạch relay , mạch nguổn ...có thể thay thế tương đương bằng mạch khác mà không sợ suy giảm chất lượng máy !
