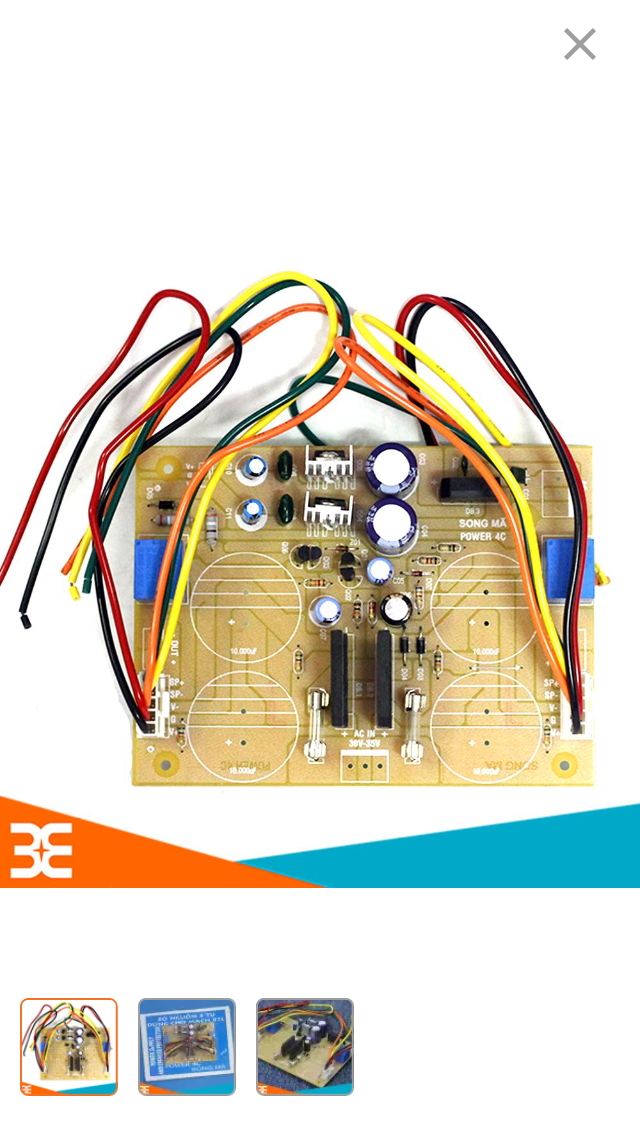

Bo nguồn amply 4 tụ Song Mã

Đoạn trích:

tình hình là e có mua 1 bo nguồn song mã 4 tụ nguồn đôi 2 vế đều có 5 dây có 2 dây sp và sp- e ko biết đấu sp- vào đâu hết vì e thấy 2 bo sông suất chỉ có đường sp thôi ạ.ko thấy có ký hiệu là sp- hay gì hết.bác giúp em với

Mỗi người ráp bo đều "theo ý mình" , vì vậy , tự họ đặt ra những ký hiệu riêng và chỉ những người đó biết . Phải có bản hướng dẫn hoặc phải tự mình mày mò tìm hiểu .
Thông thường , sp+ là nói về pha dương ( dây đỏ) , còn sp- là pha âm ( dây đen ) .
Căn bản để mày mò là ....
-- Bo CS thì cần 3 dây nguồn , +B, masse, -B .
-- Masse là hàn vào trạm đen của trạm loa .
-- Chỉ còn mò tìm xem coi ...+sp của bo nguồn ( trạm 5 chân ) ...đi vào đâu ? Có vào chân relay không ? Nếu có vào relay ...thì bên kia relay là ...ngõ ra loa , hàn vào trạm đỏ của trạm loa . Còn không biết gì cả thì ...cứ hàn ngõ ra của bo CS ...hàn thẳng vào trạm đỏ của trạm loa , khỏi vô bo nguồn làm gì .
-- Còn -sp thì thường là dây masse . Tuy nhiên , có khi bo CS của bạn mua lại là BTL , tức hai mạch Cs ráp giống nhau , ngõ ra của bo kia là +sp thì ngõ ra của bo nầy là -sp .

Đoạn trích:

trên bo cũng chỉ có 4 đường V+ V- gnd và Sp

Bo Cs có 4 đường nầy và thêm một đường IN nữa là 5 .
Nguyên tắc của bo mạch rời là ...
-- Phải có nguồn cấp . Không có nguồn thì bo mạch là "vô tri vô giác ". Nguồn thì có 2 loại , nguồn đơn 2 dây và nguồn kép 3 dây .
-- Phải có ngõ vào In và ngõ ra Out . Tất nhiên khi nối với bo rời khác thì ...thêm dây masse chung cho 2 bo rời nối với nhau .
Đoạn trích:

2 bên chỗ bo nguồn cạnh chỗ jack 5 chân có thêm đường out+ và - nữa

Đó là "ý tưởng" của người thiết kế . Có nhiều mối hàn "bỏ trống" vì "chưa" xài tới . Khi nào cần thì sẽ hàn thêm vô . Thiết kế một bo mạch cũng rất công phu , cho nên người ta làm "vạn năng" , rồi tùy theo ráp cái gì mà chọn lựa và ráp theo đó . Phải vẽ mạch ra giấy rồi suy luận . Người khác không thể nào biết nếu chỉ nhìn vào .
Đoạn trích:

lấy 1 đường out+ đấu vào + của loa và đường - của loa đấu thẳng vào mass của dây tín hiệu thì có nhạc.bác cho e hỏi đấu vậy có ảnh hưởng gì ko hả bác.e cnr ơn bác nhiều lắm ạ

Đúng rồi ! Từ ngõ ra Out của bo CS ...hàn vào dây đỏ loa và dây đen loa hàn xuống masse ( masse ngay mối giữa 2 tụ hóa bự chảng ) . Không ảnh hưởng gì cả .
Từ bo Cs mà nối vào bo nguồn là ...thêm thắt tùm lum , ví dụ , qua cầu chì , qua relay , v.v.... nếu không biết rõ về bo nguồn thì chỉ cần lấy 3 dây nguồn +B , masse , -B ...hàn vào bo CS , rồi ngõ ra của bo CS hàn "thẳng" ra trạm loa . OK !
