xin hỏi ngõ out của equalizer
13h57, 01/06/2016
theduy_td
Thành Viên
Ngày tham gia: 13h44, 01/06/2016
anh Huynhdoan2000 cho em hỏi cách ráp 2 mạch này lại với nhau và ngõ out của nó.
em cảm ơn anh nhiều.
Thân.
Các câu thảo luận:
đang tải các thảo luận
Đoạn trích:

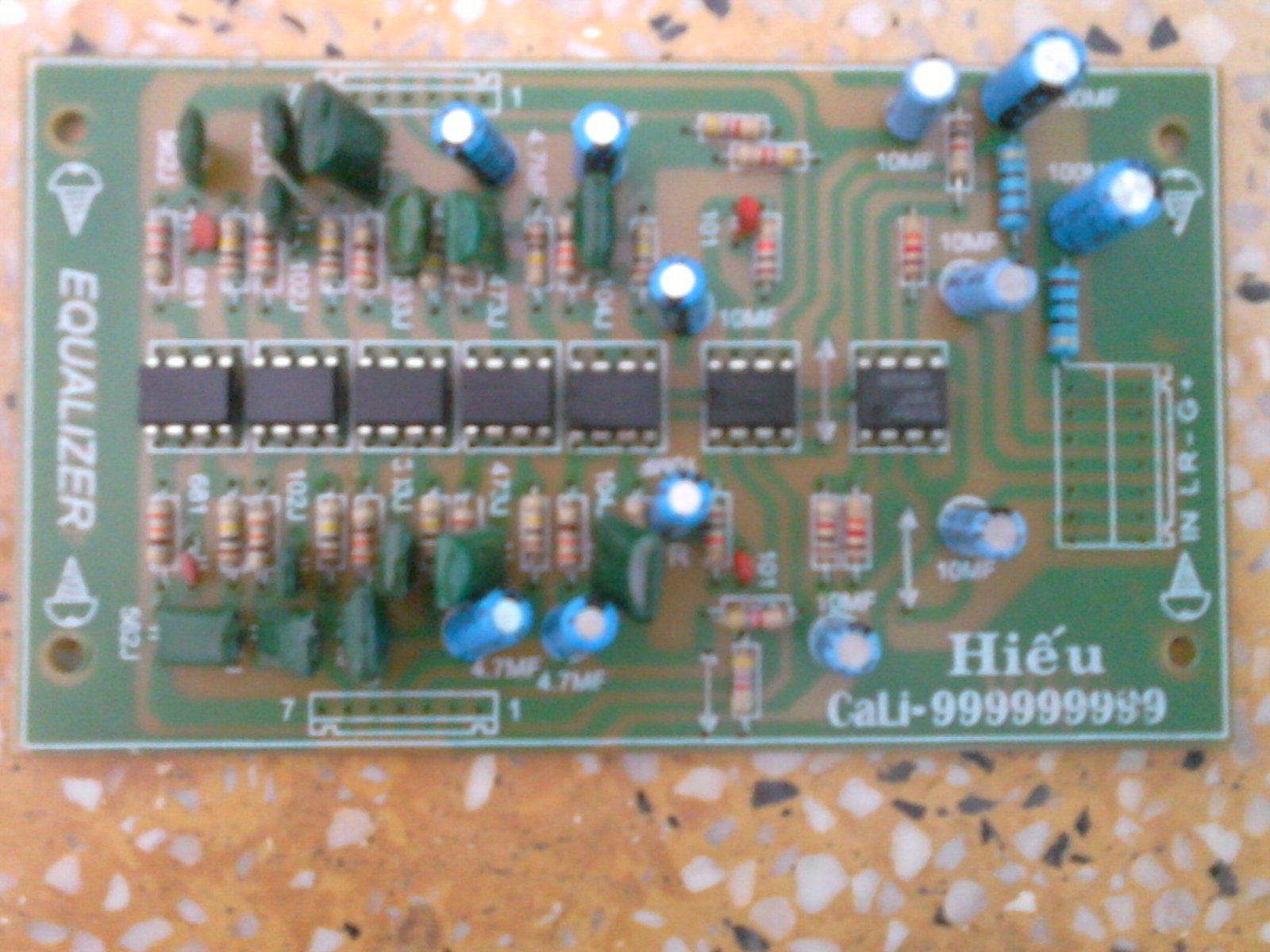

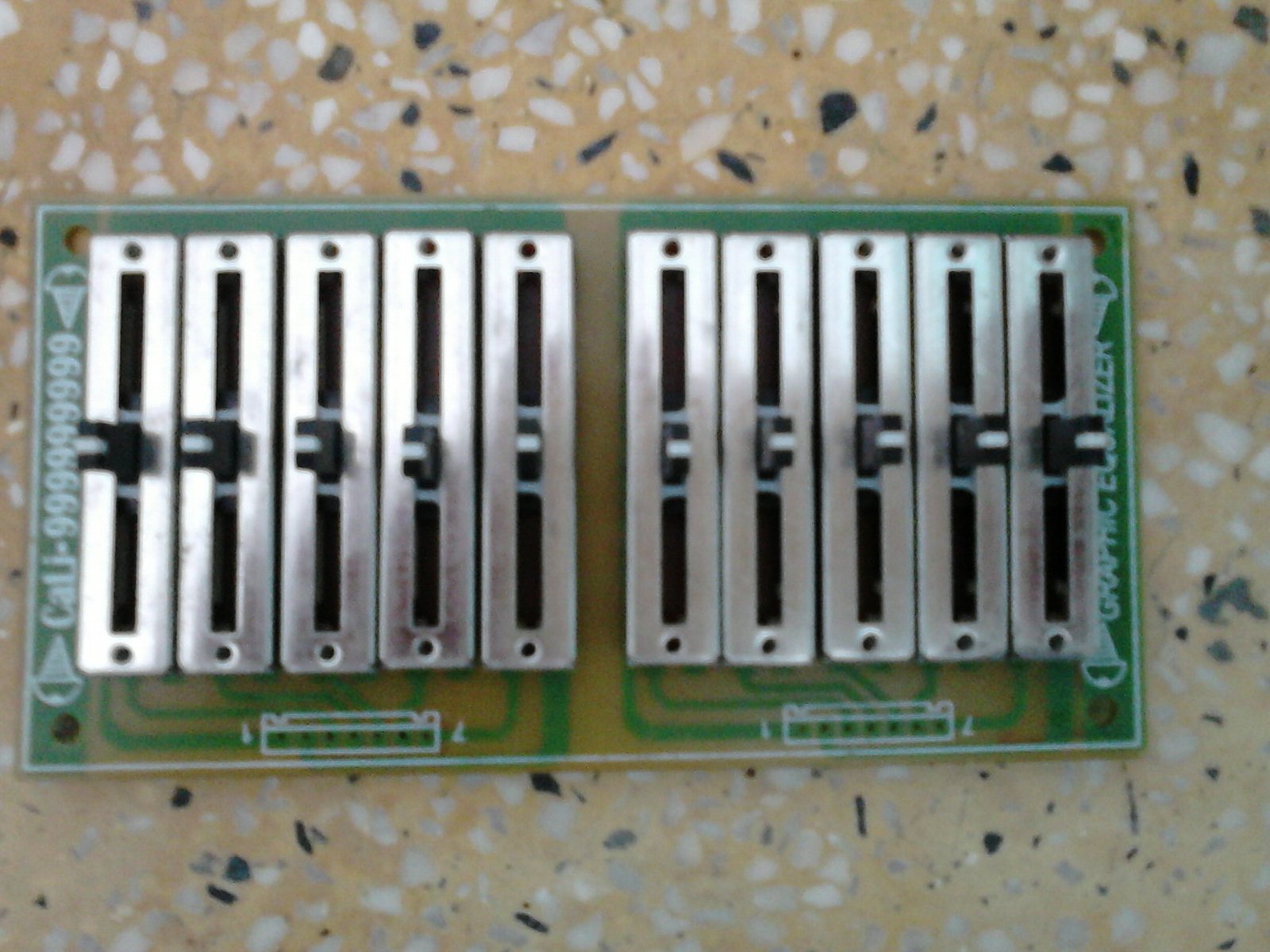

Quan sát hình vẽ thì bạn hàn 2 trạm 7 dây của bo ic có ghi số 1...7 , hàn vào 2 trạm 7 dây có ghi số 1...7 của bo volume kéo .
Trạm + , masse , - , LR IN ở bo ic ...là trạm cấp nguồn và là ngõ vào stereo .
Ngõ ra là 2 con tụ hóa ở chân 1 và 7 của ic thứ 6 , tính từ trái qua phải .
anh Huynhdoan2000 cho em hỏi cách ráp 2 mạch này lại với nhau và ngõ out của nó.
Quan sát hình vẽ thì bạn hàn 2 trạm 7 dây của bo ic có ghi số 1...7 , hàn vào 2 trạm 7 dây có ghi số 1...7 của bo volume kéo .
Trạm + , masse , - , LR IN ở bo ic ...là trạm cấp nguồn và là ngõ vào stereo .
Ngõ ra là 2 con tụ hóa ở chân 1 và 7 của ic thứ 6 , tính từ trái qua phải .
em cảm ơn anh nhiều lắm,nó để chữ L,R mà em không để ý.
anh cho em hỏi thêm, anh chỉ em cách đấu nối tiếp 2 board echo lại với nhau đi anh Đoàn.
có phải ngõ là ngõ out của board 1 nối với ngõ in của board 2 không anh? và ngõ out của nó có phải nằm ở 2 con tụ hóa 10mf gần nút nhấn không?
em cảm ơn anh nhiều.
Thân.
anh cho em hỏi thêm, anh chỉ em cách đấu nối tiếp 2 board echo lại với nhau đi anh Đoàn.
có phải ngõ là ngõ out của board 1 nối với ngõ in của board 2 không anh? và ngõ out của nó có phải nằm ở 2 con tụ hóa 10mf gần nút nhấn không?
em cảm ơn anh nhiều.
Thân.
Đoạn trích:
Trên bo Echo thì trạm số 7 là In , còn trạm 4+5 là Out (khác pha nhau) . Out của bo 1 ( lấy 4 hoặc 5) nối vào In của bo 2 ( số 7) .
anh chỉ em cách đấu nối tiếp 2 board echo lại với nhau đi anh Đoàn.
có phải ngõ là ngõ out của board 1 nối với ngõ in của board 2 không anh? và ngõ out của nó có phải nằm ở 2 con tụ hóa 10mf gần nút nhấn không?
Trên bo Echo thì trạm số 7 là In , còn trạm 4+5 là Out (khác pha nhau) . Out của bo 1 ( lấy 4 hoặc 5) nối vào In của bo 2 ( số 7) .
Đoạn trích:
em cảm ơn anh Đoàn nhiều lắm...
Trên bo Echo thì trạm số 7 là In , còn trạm 4+5 là Out (khác pha nhau) . Out của bo 1 ( lấy 4 hoặc 5) nối vào In của bo 2 ( số 7)
em cảm ơn anh Đoàn nhiều lắm...
