Mạch Lọc >

chuyển mạch sub điện chạy BTL sang hai kênh CS tách biệt L-R

Thành Viên
Ngày tham gia: 09h54, 18/12/2014

em nhờ bác huỳnhdoan giúp em tìm đầu vào cho mạch..vì mạch qua OA rồi đảo pha hai đầu tín hiệu đưa vào hai đầu 3 diode nối tiếp...em không biết lấy mass tín hiệu và đường tín hiệu đưa vào điểm nào cho phù hợp,nếu đặt mass là mâss nguồn,tín hiệu hai đầu diode nối thành 1 thì chân C có mạch hồi tiếp về OA thì làm như nào ak.

chuyển mạch sub điện chạy BTL sang hai kênh CS tách biệt L-R,chuyển mạch sub điện chạy BTL sang hai kênh CS tách biệt L-R,chuyển mạch sub điện chạy BTL sang hai kênh CS tách biệt L-R,

Các câu thảo luận:
đang tải các thảo luận
07h18, 25/09/2018
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
em nhờ bác huỳnhdoan giúp em tìm đầu vào cho mạch..vì mạch qua OA rồi đảo pha hai đầu tín hiệu đưa vào hai đầu 3 diode nối tiếp...em không biết lấy mass tín hiệu và đường tín hiệu đưa vào điểm nào cho phù hợp,nếu đặt mass là mâss nguồn,tín hiệu hai đầu diode nối thành 1 thì chân C có mạch hồi tiếp về OA thì làm như nào ak


Không có sơ đồ vẽ ra thì ...khó biết lắm . Mạch BTL là xài 2 cộng dây đỏ ra loa . Bây giờ muốn xài riệng thì hàn thêm cộng dây masse thò ra ngoài . Lúc nầy , ta có 2 cộng đỏ và 1 cộng masse đen . Câu loa vào cộng masse và cộng đỏ L và R . Nhưng chỉ là hát mono , khộng có stereo .
Tín hiệu vào OA đảo pha ra hai đường , nhưng cũng chỉ là mono . Phải có một OA thứ 2 đảo pha khác ...thì mới là stereo .
Trường hợp của bạn phải truy vẽ lại mạch CS , xem coi nó ráp BTL như thế nào . Nếu ráp xài mạch đảo pha ...thì bỏ mạch đảo pha . BTL sẽ thành stereo bình thường . Tất nhiên phải hàn thêm cộng masse ra loa . Còn BTL ráp kiểu hồi tiếp từ bên trái sang bên phải ...thì phải ráp lại , sao cho 2 mạch giống nhau .
19h53, 27/09/2018
Thành Viên
Ngày tham gia: 09h54, 18/12/2014
Cám ơn anh đã duyệt bài của em...

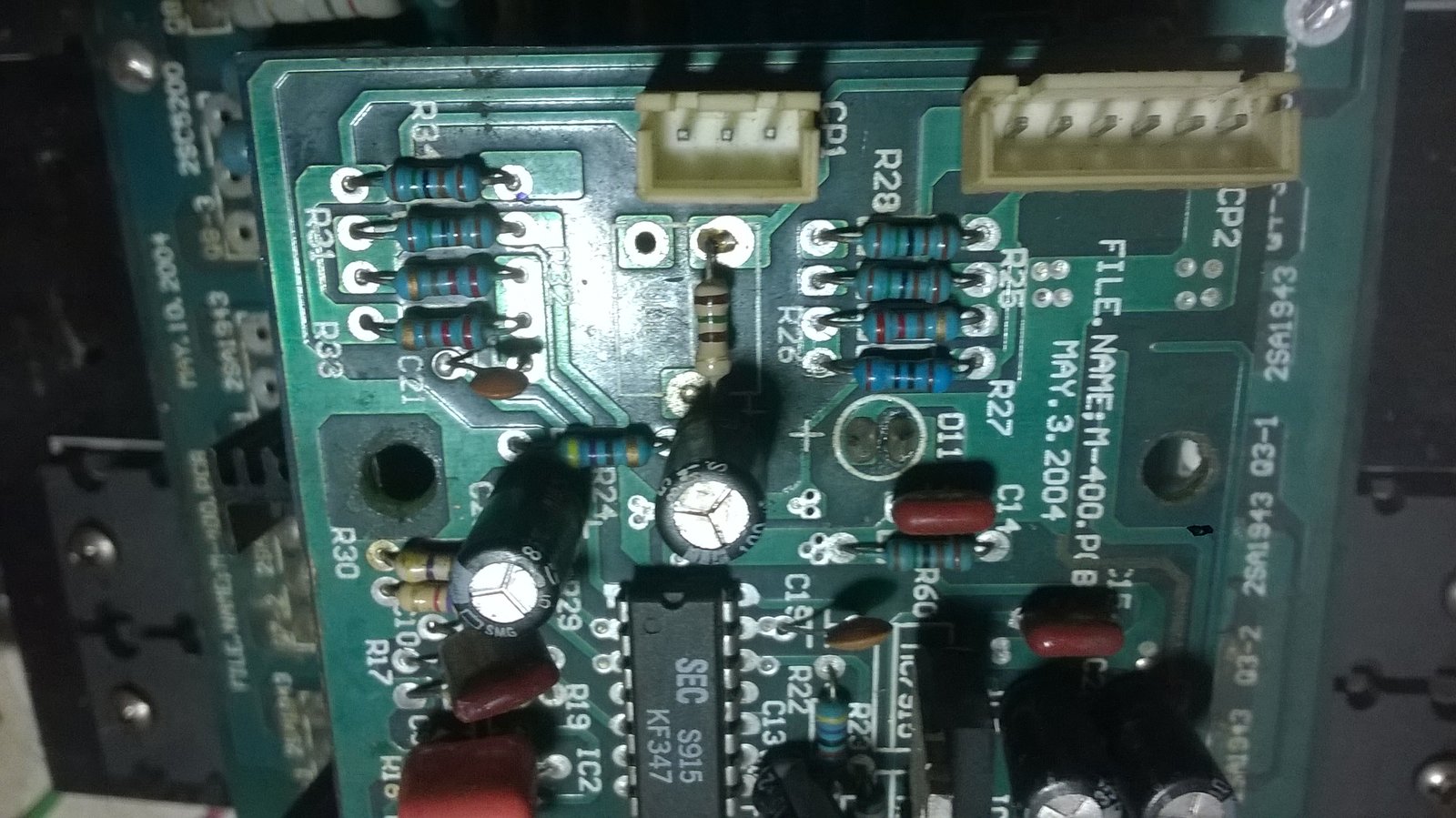

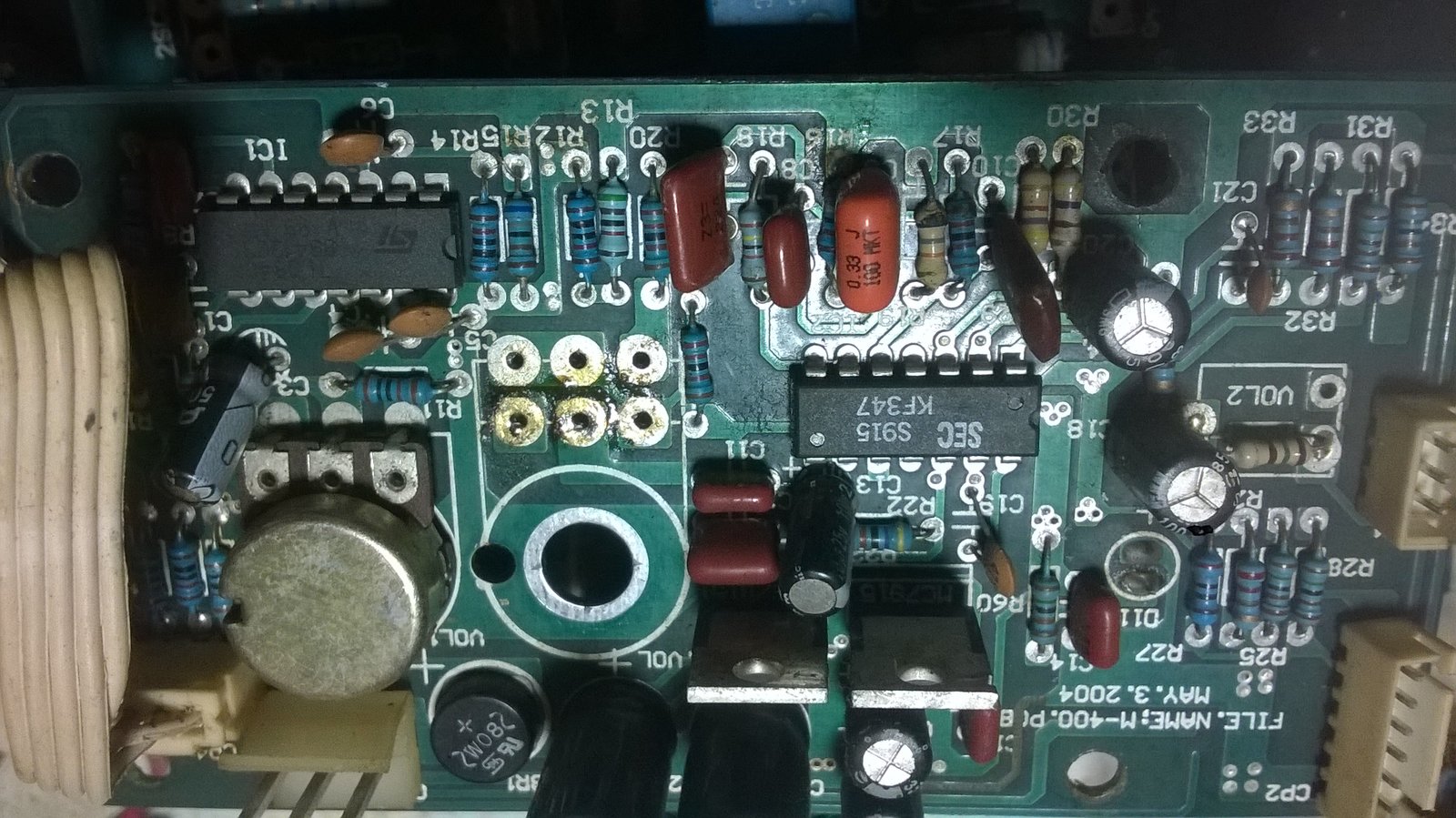

Về cơ bản thì mạch cs như bo BTL của hiếu mà em đã tìm trên này được,,,nhưng tại phần tran đảo pha đưa tín hiẹu vào tran thúc thì ngay tại điểm đầu hai chân B của hai sò thúc nối tiếp 3 diode là 2 đầu vào ,hai đầu vào được lấy tín hiệu từ bo bên dứoi sử dụng IC KF347 ,con này là mạch điều chỉnh tần số bass ,em đã tinh chỉnh để nó là mạch pre nhưng không đủ mức tín hiệu cho mạch cs,mở bé tín hiệu mạch bị rè và méo tiếng.... tại đầu ra IC chân 1 và chân số 14 đi tiếp qua hai trở và tại hai trở này thì có hai trở ,một mắc lên dương 15v,một mắc xuống -15v để đảo pha thì phải,,, và hồi tiếp như trên hình đưa về chân số 2 và chân 13,trên hai chân này có hồi tiếp bằng tụ 471,vì nó là mạch sub nên em gỡ bỏ đưa VR 20K vào để chỉnh hồi tiép.
EM đã mắc hai loa vào hai kênh ,tức mỗi bên em mắc 1 cọng về mát,còn phần OA thì nó sài quad nên là như 2 con 4558 tức 4 bộ OA,hai bộ OA này em cho khuếch đại đưa tín hiệu lên riêng biệt và là tín hiệu STEREO,,bây giờ em thắc mắc là mạch bị rẻ,méo khi mở bé ở điện thoại,,hoặc chỉnh vol.. em nghĩ vẫn ko đủ dòng cho tầng thúc..mong anh chỉ thêm ak.
05h19, 28/09/2018
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
,bây giờ em thắc mắc là mạch bị rẻ,méo khi mở bé ở điện thoại,,hoặc chỉnh vol.. em nghĩ vẫn ko đủ dòng cho tầng thúc..mong anh chỉ thêm ak.


Cứ để "y như cũ" ( tức BTL ) , cho tín hiệu ĐT vào ...và hát BTL , xem coi nó hát tốt không ? Rồi vặn nhỏ , xem coi có rè nghẹt không ?
Tiếp theo , thêm dây masse và hát 2 loa riêng biệt , xem coi có hát tốt không ? Có rè nghẹt không ?
Rồi sau đó , mới tách ra hát stereo riêng biệt . Nếu BTL mà tốt , thì tách ra stereo vẫn tốt ! Vì sao ? Vì BTL là Kết nối 2 mạch stereo lại ...để "tăng" CS .
Mở nhỏ mà rè méo ...có thể do Bias thấp . Tóm lại , BTL mà tốt ...thì tách ra hát stereo vẫn tốt , không có trở ngại gì cả !
11h30, 30/09/2018
Thành Viên
Ngày tham gia: 09h54, 18/12/2014
Vâng anh,,mạch cũ của nó tầng đảo pha cho hai bên tầng công suất sử dụng OA TL084+KF437 và nó là mạch trầm,trên mạch sò đã cháy và được thay mới,,,con thúc 1837 + 4793 cũng được thay,,còn lại mọi thứ y nguyên ,,,mà trầm anh biết rồi đấy ,,nghe ùm ùm sao biết rè nghẹt được,mạch này sài 8 sò 5200 + 1943 ,là hàng ngoại nên em muốn tận dụng thiết kế để có công suất và chất âm tốt,,nó oánh bass 40 xương đúc rất gấu,em làm mạch đảo pha khác dùng OA 5532 +D669 để lái hai đầu vào +B -B của hai con thúc tại 1 vế,,,và y chang cho vế còn lại thì nghe nhỏ thấy rè rè..trelbe bị rè theo..còn lúc này bass chỉ có tiếng ca nhỏ..... chắc em đang thử nên mass chưa đồng bộ...chưa đưa vào vỏ nên nó có nhiễu...
Môt hiện tượng nữa là nghe tín hiệu dây đỏ,thì có một vế ra loa Ok,nhưng khi nghe dây trắng... (em tách dây tín hiệu vào ra thử từnng cái ) thì hai loa nói,em dò mạch của em thì không có đường nào bị dính cả,tức 1 IN mà lại ra hai kênh được...
06h03, 01/10/2018
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
,,nghe ùm ùm sao biết rè nghẹt được,

Nên nhớ mạch CS chỉ là kđ áp +dòng của tín hiệu ngõ vào ( khoảng 1vac sin ) cho cao lên ( khoảng 50 lần đến 100 lần ...) . Nó chả có phân biệt bass/treble gì cả . Nó là Full ! Người ta dùng mạch lọc đặt trước ngõ In ...chỉ vậy thôi . Cứ đưa tín hiệu ( MP3) vào thẳng CS mà test . Test tốt thì hát Sub hay full , hát stereo hay BTL cũng đều tốt .
