Cân chỉnh amply

Thành Viên
Ngày tham gia: 21h58, 11/03/2015

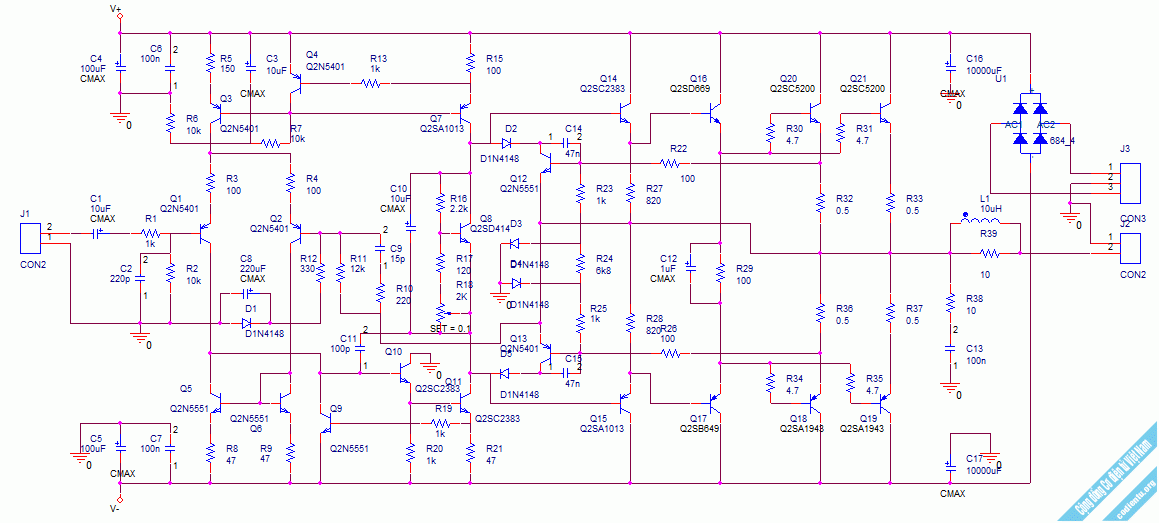

Dạ e có làm theo một mạch amply ở trên web của mình. nhưng có chỗ chỉnh bias có ai đã làm và cân chỉnh mạch này rồi thì cho e xin ít kinh nghiệm với ạ e cân chỉnh thì mạch có chạy nhưng mà mắc một lỗi là khi mới lên thì bị rè và nghẹt ạ. phải một lúc sau thì mới hết ạ. Mong mọi người giúp e ạ

Cân chỉnh amply

Các câu thảo luận:
đang tải các thảo luận
06h24, 17/12/2015
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
chỗ chỉnh bias có ai đã làm và cân chỉnh mạch này rồi thì cho e xin ít kinh nghiệm với ạ e cân chỉnh thì mạch có chạy nhưng mà mắc một lỗi là khi mới lên thì bị rè và nghẹt ạ. phải một lúc sau thì mới hết ạ.


Bias chả có ăn nhằm gì cả . Khi sửa chữa , người ta dùng 2 con diode 4007 (1v2) nối vào 2 cực B con thúc là xong ! Cứ sửa chữa .
Pan của bạn nói là ....linh kiện ta mua là ...lung tung beng ! Làm gì mua được những "cặp đôi" hoàn hảo ? ( kêu là match) .

Chạy mua khoảng 10 cái đồng hồ Sunwa . Về nhà , "cắt" mấy cực C của trans ra và nối đồng hồ vào để quan sát "dòng Ic". Lúc rè là bao nhiêu , lúc hết rè là bao nhiêu mili ampere ? Đo ampere sẽ "nhận ra" vấn đề . Còn đo volt chỉ là đo cho có , chứ chả biết ất giáp gì cả ! Volt nó nhẩy "búa xua" , nhưng ampere thì khác đấy . Nó mà nhích lên chút ít là có vấn đề . TRừ ra ampere của thúc , sò ...được phép lên xuống theo tín hiệu .
22h31, 18/12/2015
Thành Viên
Ngày tham gia: 21h58, 11/03/2015
dạ có phải là dùng đồng hồ đo ampe rồi cắt bỏ cực c của tran công suất ra rồi mắc nối tiếp từ chân trans công suất hay là nối ở nguồn ạ?
03h57, 20/12/2015
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
cắt bỏ cực c của tran công suất ra rồi mắc nối tiếp từ chân trans công suất hay là nối ở nguồn ạ?


Dòng ở cực C hay cực E ...đều như nhau . Cắt ở đâu cũng được . Khi cắt ra thì ...lòi ra 2 mối "bị cắt" ! Hai mối nầy sẽ nối vào 2 mối dây của đồng hồ ( thang đo ampere ) .
Tuy nhiên , trục trặc thường là ở tầng vi sai + kđdt ( sau vi sai , tức opamp) . Thúc với sò ...chỉ là kđ cho mạnh lên . Ít liên quan gì đến " lúc đầu rè , lúc sau ngọt " !! Vì vậy , chủ yếu là cắt các trans nhỏ nhỏ phía trước . Quan trọng nhất là dòng qua con trans kđđt ! Dòng con nầy là hạng A , cố định , không thay đổi khi tăng giảm nguồn hoặc tín hiệu đưa vào ( lúc lớn lúc nhỏ ) .Cũng có nghĩa là "opamp" tốt . Do chọn lựa trans khó khăn , người ta chon mạch IC opamp mở đầu , cho chắc cú ! Chỉ cần tìm IC "gin" là tốt nhất .
Trong IC (4558) thì đã có cặp vi sai + kđdt sẵn .
16h06, 22/12/2015
Thành Viên
Ngày tham gia: 21h58, 11/03/2015
dạ e cảm ơn ạ! Một vấn đề là không làm sao e chỉnh được dòng qua tran công suất ạ. có khi nào là tầng bias của e sai không ạ
04h50, 23/12/2015
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
Một vấn đề là không làm sao e chỉnh được dòng qua tran công suất ạ. có khi nào là tầng bias của e sai không ạ


Khi gở bỏ Bias ra , thì mỗi vế của mạch CS sẽ chạy gần maximum ( tức CE rất ít ohm , hút ampere rất cao). Khi nối tắt Bias lại thì tầng CS là chạy hạng B ( tức không có miliampere nào qua sò cả , lúc chưa có tín hiệu). Chỉnh Bias sẽ làm cho sò hút vài chục mA hoặc vài trăm mA ( chủ yếu hát nhỏ không nghẹt) .
Chỉnh Bias mà sò "trấm trất" , không có lên xuống ampere là ...mạch xài không được !
-- Xem lại phần Bias
-- Xem lại tầng vi sai + kđdt mở đầu .
21h38, 24/12/2015
Thành Viên
Ngày tham gia: 21h58, 11/03/2015
e đã cân chỉnh được bias ạ. nhưng sao e cân chỉnh bias rất thấp và chỉ cần cấp tín hiệu một tí là lại bị cháy những con linh kiện này ạ
04h10, 26/12/2015
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
e đã cân chỉnh được bias ạ. nhưng sao e cân chỉnh bias rất thấp và chỉ cần cấp tín hiệu một tí là lại bị cháy những con linh kiện này


Dùng linh kiện "bự" lên . Đơn giản mà ...
22h17, 28/12/2015
Thành Viên
Ngày tham gia: 21h58, 11/03/2015
a ơi cho e hỏi là với mạch ntn thì e muốn nâng nguồn cấp lên có được không giả sử e dùng nguồn 45V sau chỉnh lưu khoảng 60V thì có phải cân chỉnh gì không ạ
05h36, 30/12/2015
Quản Lý
Ngày tham gia: 22h51, 28/08/2011
Đoạn trích:
a ơi cho e hỏi là với mạch ntn thì e muốn nâng nguồn cấp lên có được không giả sử e dùng nguồn 45V sau chỉnh lưu khoảng 60V thì có phải cân chỉnh gì không ạ


Thồng thường . mạch CS có một khoảng an toàn . Bạn gắn 2 đồng hồ A ( loại 5A có bán ) vào hai đường nguồn cộng trừ để quan sát ampere tiêu thụ .
Đo volt BB xem coi có 'cố định" không ?
KInh nghiệm cho thấy , khi ghim điện đường 110vac và 220vac , mà volt BB không thay đổi là mạch CS tương đối ổn định ! Còn xài mà hư là do tính toán chưa "tới" , xử lý dây masse , xử lý "tự kích" chưa đạt v.v...
22h51, 30/12/2015
Thành Viên
Ngày tham gia: 21h58, 11/03/2015
Thảo luận bởi huynhdoan2000:
a ơi cho e hỏi là với mạch ntn thì e muốn nâng nguồn cấp lên có được không giả sử e dùng nguồn 45V sau chỉnh lưu khoảng 60V thì có phải cân chỉnh gì không ạ

Thồng thường . mạch CS có một khoảng an toàn . Bạn gắn 2 đồng hồ A ( loại 5A có bán ) vào hai đường nguồn cộng trừ để quan sát ampere tiêu thụ .
Đo volt BB xem coi có 'cố định" không ?
KInh nghiệm cho thấy , khi ghim điện đường 110vac và 220vac , mà volt BB không thay đổi là mạch CS tương đối ổn định ! Còn xài mà hư là do tính toán chưa "tới" , xử lý dây masse , xử lý "tự kích" chưa đạt v.v...

Dạ tức là có thể dùng nguồn 60V ạ. Nhưng a cho e hỏi là volt BB là votl gì ạ.
