Chào các bạn. Mình mới tập sửa amply mong các bạn giúp mình ca này với.

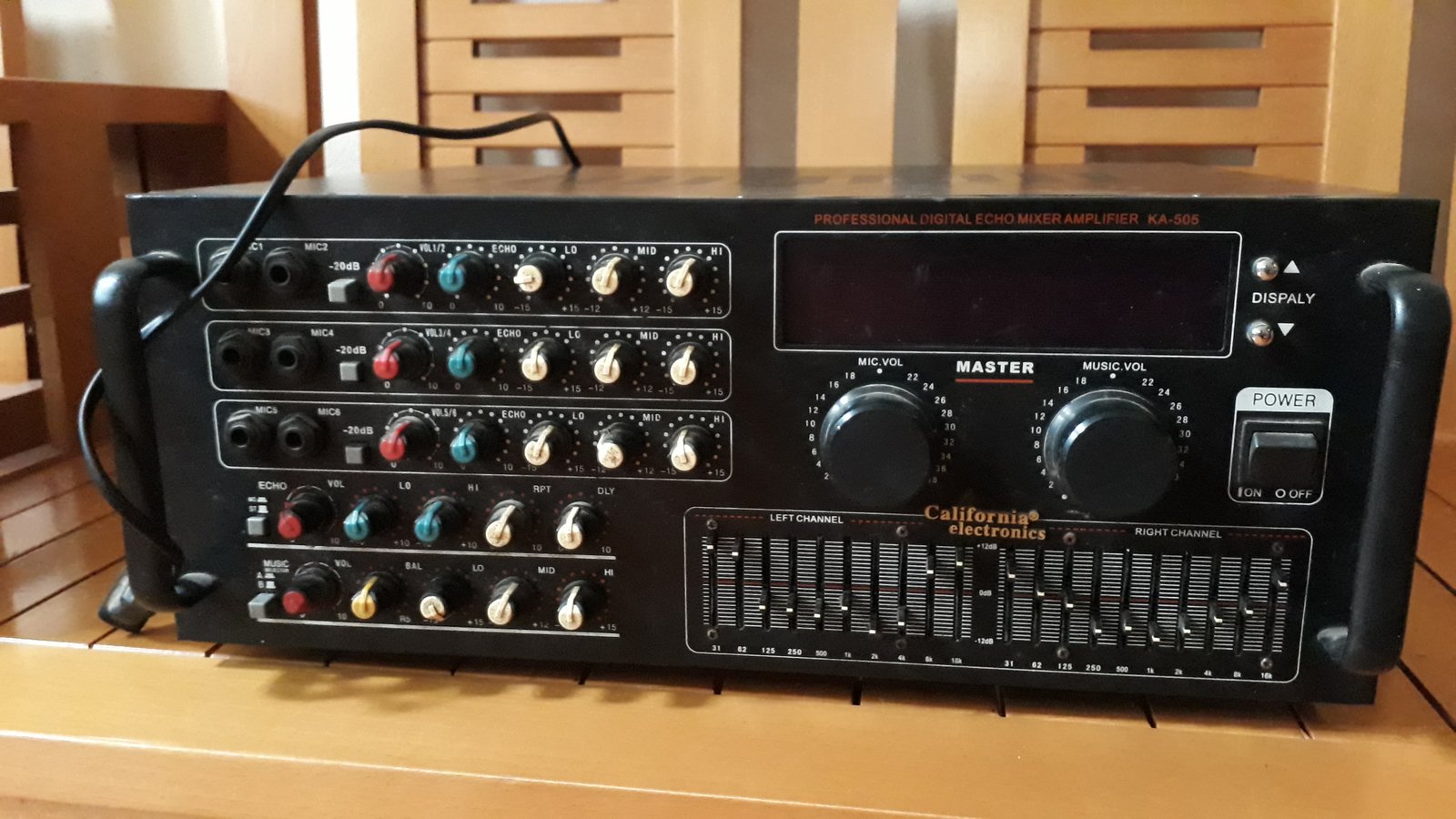

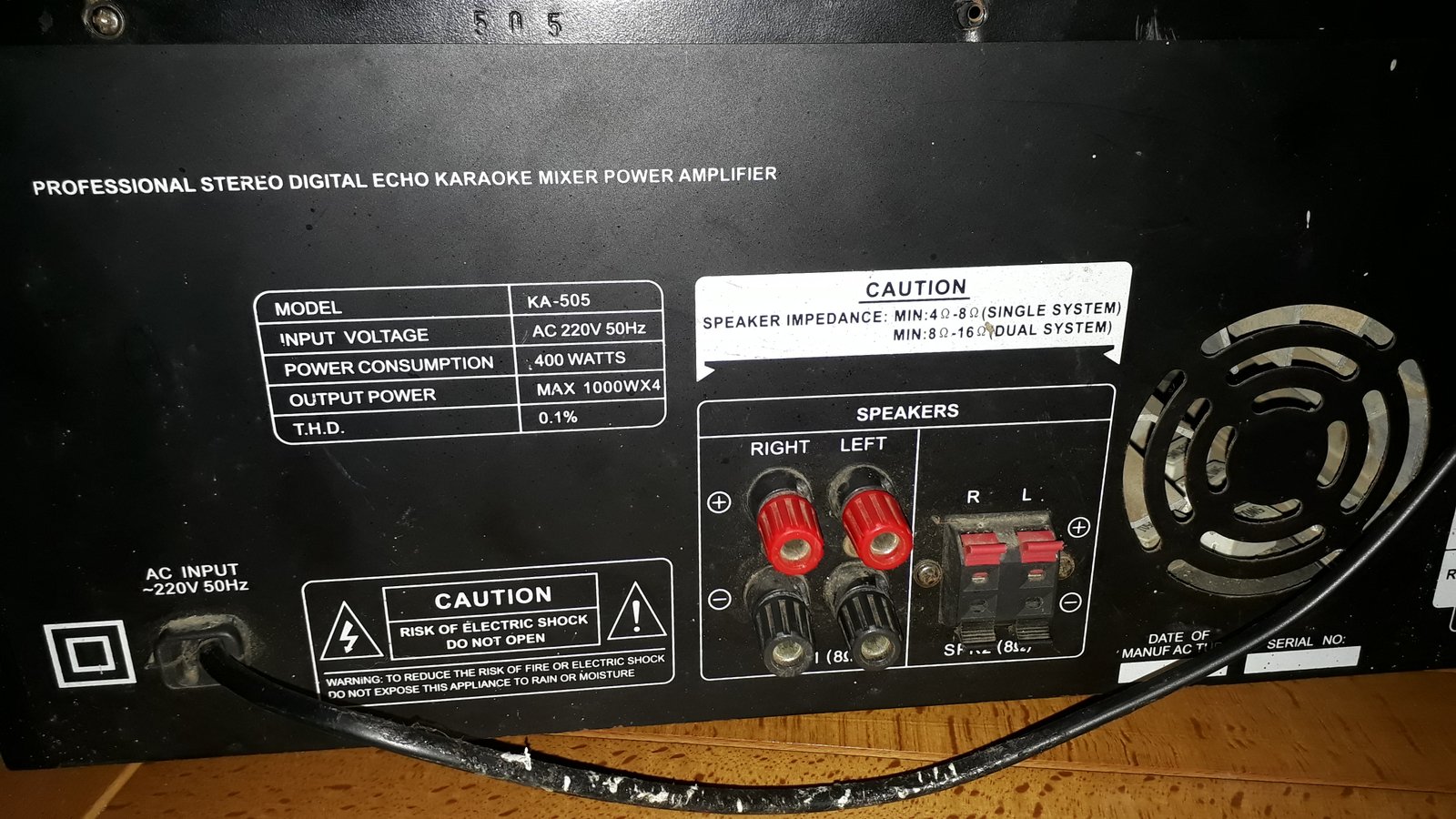

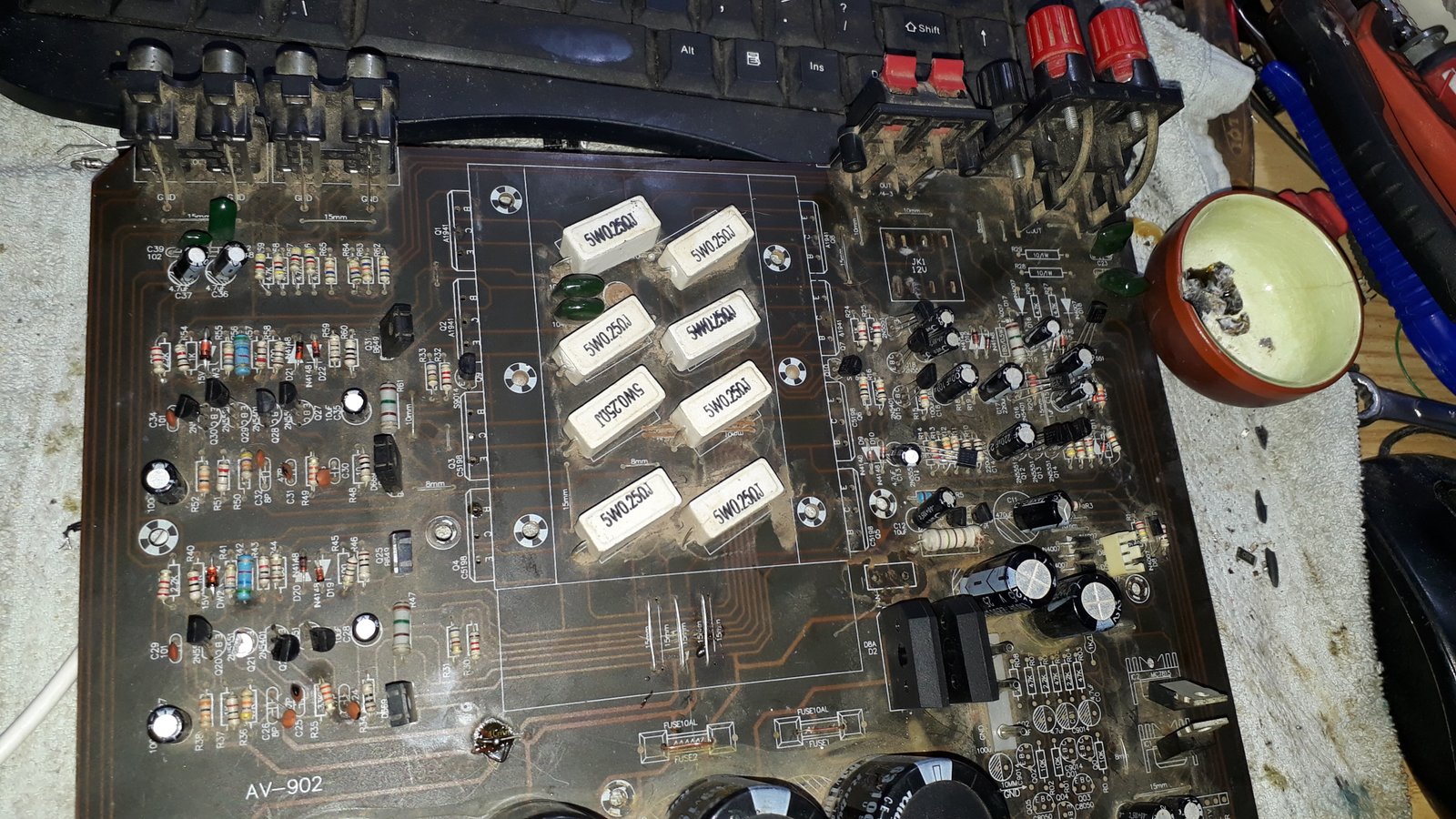

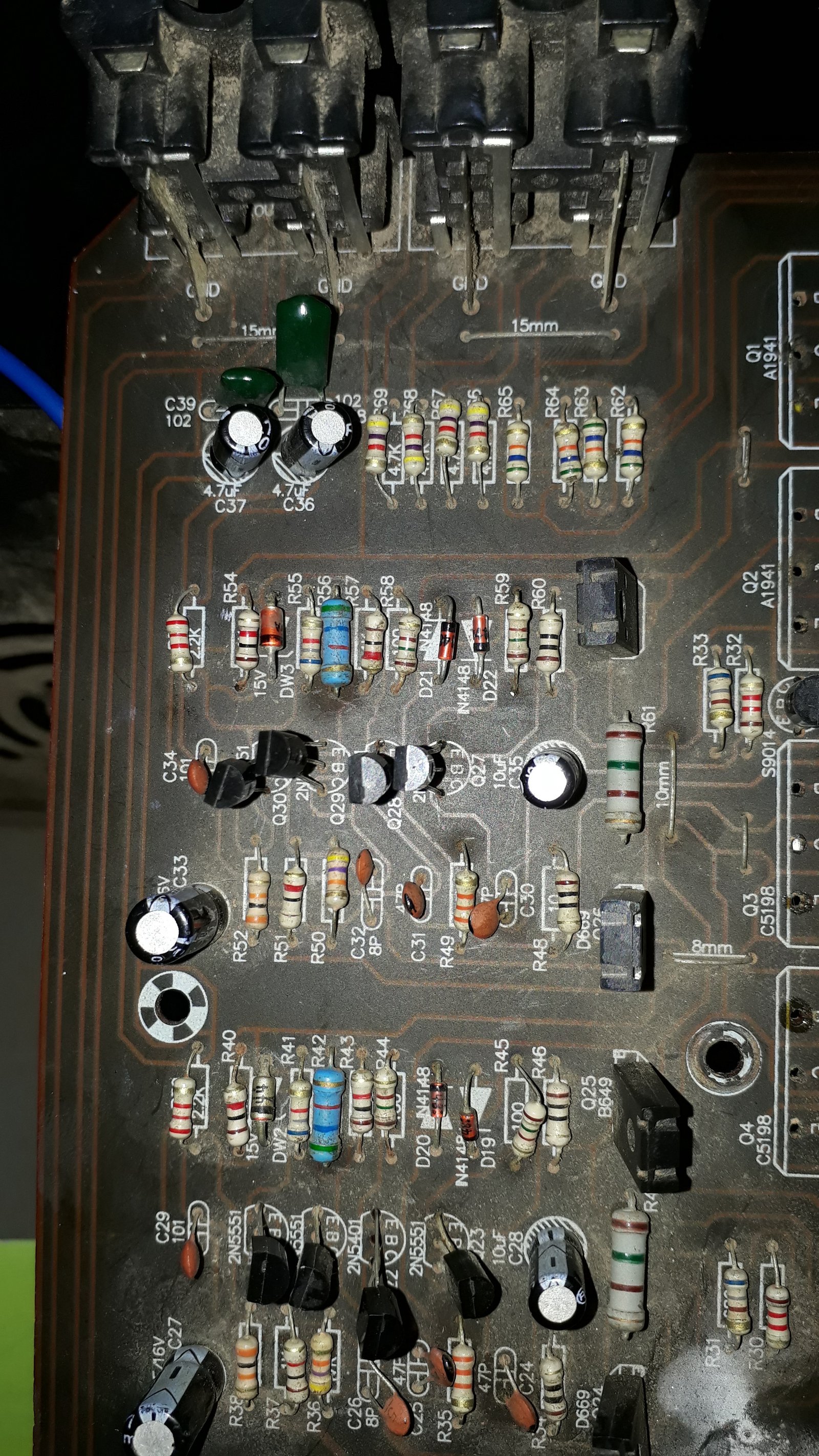

Mình đang sửa amply california mã KA-505 bị chết công suất. Mình kiếm được bo công suất khác nhưng khi cấp nguồn và đo các chân của sò thì mình có kết quả như sau.
Chân C và E của sò CS là 52V
Chân B và C của sò CS là 52V
Chân B và C của sò CS là 102V
giá trị các chân không bằng nhau. có sò đo thì đều 0V hết
Amply sử dụng nguồn đối xứng 52V
Các bác chỉ em cách khắc phục với.
Các câu thảo luận:
đang tải các thảo luận
Đoạn trích:
Ampli là "direct" từ con trans đầu ...đến sò cuối . Phải vẻ sơ đồ ra thì mới mong sửa chữa . Trong quá trình quan sát mạch trên giấy , cứ coi CE là điện trở , BE là điện trở cũng là diode 0,6v . Trans có mũi tên ( cực E) chỉ hướng rất rõ ràng . Diode cũng là điện trở luôn , đo 2 đầu của diode luôn luôn là 0,6v . Khi quy ra tất cả là điện trở thì ...chúng nó nối tiếp , nối song song búa xua ... Đo volt hai đầu điện trở mà suy ra mA v.v...Điện trở nối tiếp thì dòng ampere là "bằng" nhau . Song song thì "khác" nhau .
Bạn đo CE bao nhiêu thì không quan trọng , nhưng đo BE phải là 0,6v !! Sò BE thì ít hơn 0,6v hoặc có thể 0v ...là bình thường ( hạng B ) .
Rả hết ra , đo đạc tốt và ráp lại ...là "thấy lâu" nhưng "thành mau" !!! Một máy đem tới ông kỹ sư sửa , có khi cả tháng chưa xong ! Đẹm lại anh thợ quê thì ...một ngày là xong !
Chân C và E của sò CS là 52V
Chân B và C của sò CS là 52V
Chân B và C của sò CS là 102V
giá trị các chân không bằng nhau. có sò đo thì đều 0V hết
Ampli là "direct" từ con trans đầu ...đến sò cuối . Phải vẻ sơ đồ ra thì mới mong sửa chữa . Trong quá trình quan sát mạch trên giấy , cứ coi CE là điện trở , BE là điện trở cũng là diode 0,6v . Trans có mũi tên ( cực E) chỉ hướng rất rõ ràng . Diode cũng là điện trở luôn , đo 2 đầu của diode luôn luôn là 0,6v . Khi quy ra tất cả là điện trở thì ...chúng nó nối tiếp , nối song song búa xua ... Đo volt hai đầu điện trở mà suy ra mA v.v...Điện trở nối tiếp thì dòng ampere là "bằng" nhau . Song song thì "khác" nhau .
Bạn đo CE bao nhiêu thì không quan trọng , nhưng đo BE phải là 0,6v !! Sò BE thì ít hơn 0,6v hoặc có thể 0v ...là bình thường ( hạng B ) .
Rả hết ra , đo đạc tốt và ráp lại ...là "thấy lâu" nhưng "thành mau" !!! Một máy đem tới ông kỹ sư sửa , có khi cả tháng chưa xong ! Đẹm lại anh thợ quê thì ...một ngày là xong !
