Bán bo ESR ráp bằng bo mạch in 3D.
huynhdoan2000
Quản Lý Cấp Cao
Ngày tham gia: 22h51, 28/08/2011
Bo nầy dùng để đo tụ hóa trực tiếp trên mạch , khỏi gở tụ ra đo .
Giá bán là 100k [ + phí 30k ] . Đồng hồ thì dùng các VOM thông thường mà chỉ thị . Miễn đồng hồ đó có thang đo 50uA , 100uA là được .
Liên hệ qua mail
huynhdoan2000@yahoo.com
Các câu thảo luận:
đang tải các thảo luận
Email mới ...
huynhdoan2023Gmail.com
huynhdoan2023Gmail.com

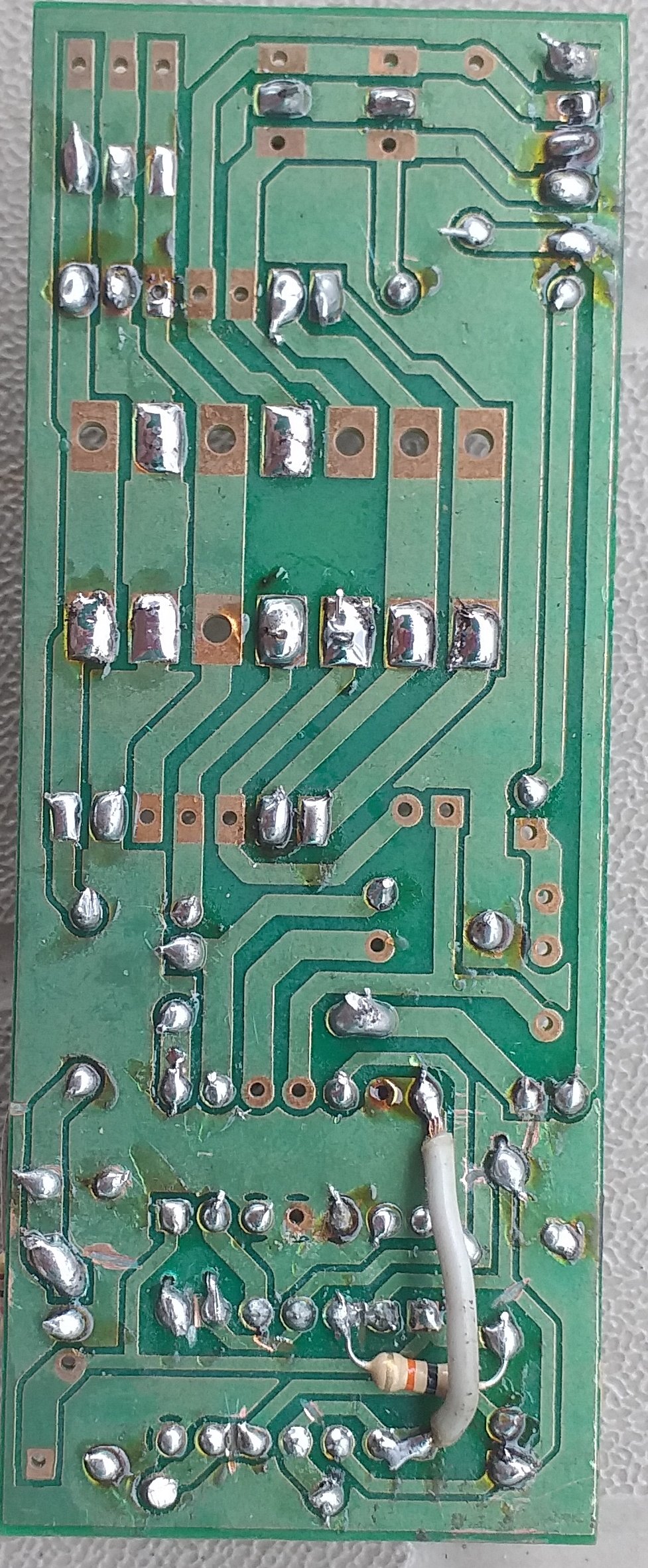

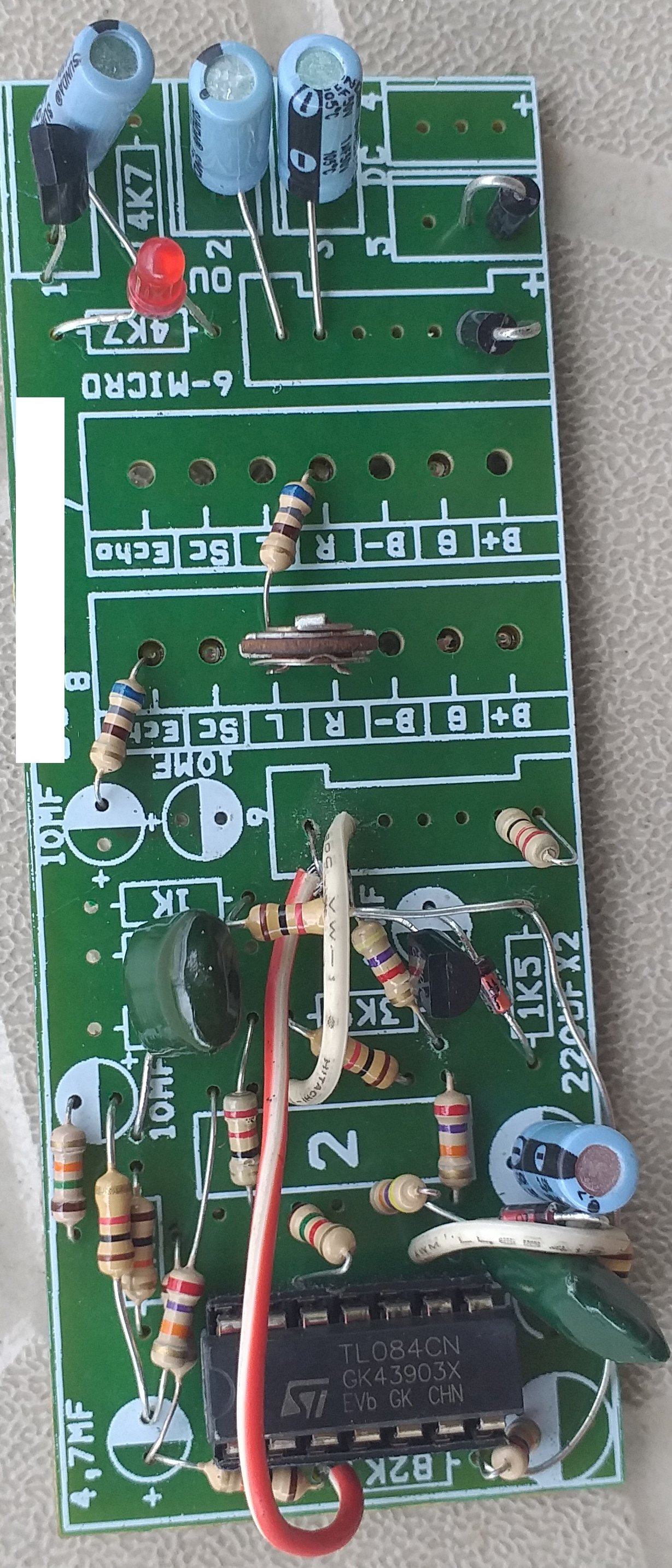

Post lại cho hoàn chỉnh , mạch ESR ráp bằng bo 3D
Mạch nầy đo tụ hóa từ 1uF đến vài ngàn uF nằm trên mạch in , không cần gở tụ ra .
-- Trước hết , chập 2 đầu que đo lại ...kim đồng hồ chạy lên và đen Led sáng .
--Bắt đầu đo tụ hóa . Chấm 2 que đo vào 2 chân tụ [ chấm bên nào cũng được , không cần lưu ý +- ]
-- kim lên , đèn Led tắt ...là tụ tốt . Tụ nhiều uF thì kim lên cao hơn tụ ít uF .
-- Kim lên , đèn Led sáng ...là tụ bị nối tắt . Hư !
-- Kim không lên , đèn Led không sáng ...là tụ bị đứt . Hư !

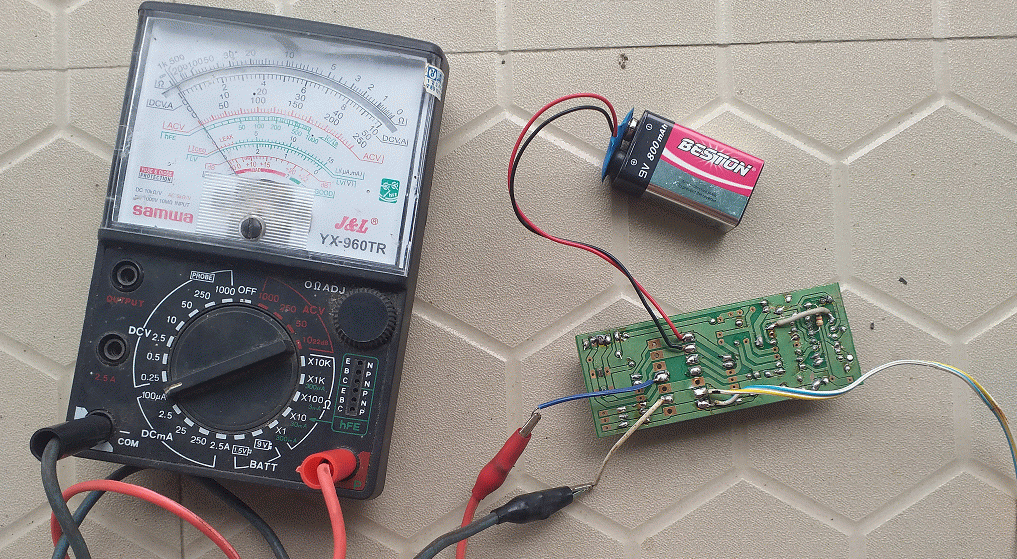

Đồng hồ đo thì dùng đồng hồ AVO bình thường , có thang đo dòng 1 chiều 100uA , 2.5mA , 25mA ,....Miễn sao khi chập 2 que đó thì kim nhảy lên thật cao . Còn nhảy giữa chừng ...cũng được . Miễn đo tụ 1uF mà nó có lên chút ít là được ...
Chọn đồng hồ mà khi nhảy lên max dữ dội ...thì hàn 1 con trở cản bớt [ dùng volume 50k mà chỉnh chọn 1k 2k 10k 20k v.v...
Hoặc bạn có cái đồng hồ nào hư ruột , nhưng kim còn nhảy tốt ...thì dùng dây hàn vào 2 chấu trực tiếp cái đồng hồ và hàn vào bo . Trên bo có sẵn con trở cản 680 ohm và VR 1 k .
-- Trước hết , chập 2 đầu que đo lại ...kim đồng hồ chạy lên và đen Led sáng .
--Bắt đầu đo tụ hóa . Chấm 2 que đo vào 2 chân tụ [ chấm bên nào cũng được , không cần lưu ý +- ]
-- kim lên , đèn Led tắt ...là tụ tốt . Tụ nhiều uF thì kim lên cao hơn tụ ít uF .
-- Kim lên , đèn Led sáng ...là tụ bị nối tắt . Hư !
-- Kim không lên , đèn Led không sáng ...là tụ bị đứt . Hư !
Đồng hồ đo thì dùng đồng hồ AVO bình thường , có thang đo dòng 1 chiều 100uA , 2.5mA , 25mA ,....Miễn sao khi chập 2 que đó thì kim nhảy lên thật cao . Còn nhảy giữa chừng ...cũng được . Miễn đo tụ 1uF mà nó có lên chút ít là được ...
Chọn đồng hồ mà khi nhảy lên max dữ dội ...thì hàn 1 con trở cản bớt [ dùng volume 50k mà chỉnh chọn 1k 2k 10k 20k v.v...
Hoặc bạn có cái đồng hồ nào hư ruột , nhưng kim còn nhảy tốt ...thì dùng dây hàn vào 2 chấu trực tiếp cái đồng hồ và hàn vào bo . Trên bo có sẵn con trở cản 680 ohm và VR 1 k .
